Ürün ayrıntıları:
|
Yön doğruluğu: | 0.5 ° | Rulo ve Atış: | 0,05° |
---|---|---|---|
Yükseltmek: | 2cm | Şok: | 30g @ 6ms |
Titreşim: | 0.04g2/hz @ 20~2000hz | Giriş: | 2 seri portu ve Ethernet |
Çıkış: | 2 seri portu ve Ethernet | Nabız: | 4 giriş ve 2 çıkış |
Vurgulamak: | 0.5 ° tutum ve yön referans sistemi,0.04g2 / hz deniz cayro pusulası,2cm mekanik cayro pusulası |

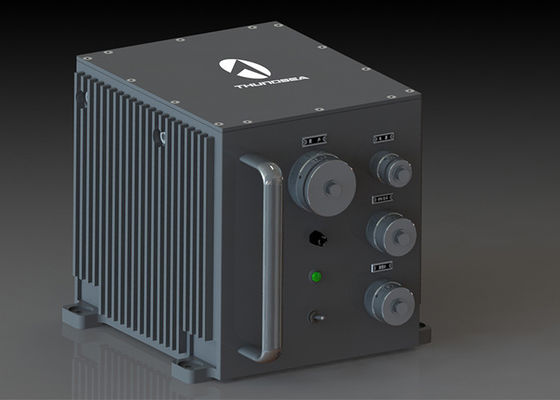

Model FG-700B Hızlı Tepkili Uzun Ömürlü Garantili Fiber Optik Tutum ve Yön Referans Sistemi Bakım Gerektirmez
FG-700B model tutum ve yön referans sistemi, taşıyıcıların yön, tutum, konum, hız ve ivmesini ölçmek için düşük maliyet, yüksek güvenilirlik ve güvenliği aynı anda elde etmek isteyenler için en iyi seçimdir. FOG (Fiber Optik Jiroskop) atalet teknolojisine dayalı olarak, özellikle heave (dikey hareket) ve pitch & roll (eğim ve yuvarlanma) üzerine odaklanması, bu üniteye diğer hareket sensörleriyle rekabet eden çok yüksek bir maliyet-performans oranı kazandırır.
◆ Özellikler
• Uygun maliyetli fiber optik jiroskop ve kuvars ivmeölçer
• Kompakt tasarım, tak ve çalıştır
• Gerçek zamanlı heave (dikey hareket)
• Denizde yeniden başlatmaya ve hızlı yerleşme süresine izin verir
• GNSS/Odometer/DVL için arayüzler
• Yapılandırılabilir navigasyon modları
• Yüksek güvenilirlik ve bakım gerektirmez
• Askeri standartlar
◆ Uygulamalar
• Platform
• Kara aracı için navigasyon ve kontrol
• Anten stabilizasyonu ve kontrolü
• İHA navigasyonu
• Tutum ve yön referansı
◆ Teknik Özellikler
Performans | Başlangıç Süresi | 5 dakika |
Tutum Doğruluğu | 0.05°, 1σ | |
Yön Doğruluğu | 2cm | |
Heave (Dikey Hareket) | 0.5°×sn(Enlem), 1σ | |
Giriş Aralıkları | Açısal Hız | 400deg/s |
İvme | ±20g | |
Çalışma Ortamı | Çalışma Sıcaklığı | ‐40℃~+70℃ |
Saklama Sıcaklığı | ‐55℃~+85℃ | |
Titreşim | 0.04g2/hz @ 20~2000hz | |
Şok çalışma/hasar yok | 30g @ 6ms/50g @ 11ms | |
Elektriksel Özellikler | Çalışma Gerilimi | 28VDC |
Tüketim | ≤20W | |
İletişim | RS422/RS232/CAN/Ethernet | |
Arayüz | Giriş | 4 seri port & 2 CAN portu |
Çıkış | 4 seri port & 2 CAN portu | |
Veri formatları | NMEA0183,ASCII,Binary | |
MTBF (Ortalama Arıza Süresi) | 5000 saat | |
Güvenilirlik | Garanti | 3 yıl |
Kalibrasyon aralığı | Yok |
