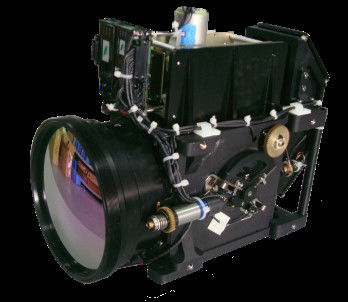

15-300mm F4 sürekli yakınlaştırma Orta Dalga Soğutma Termal Görüntüleme Kamera Sistemi

15-300mm F4 sürekli yakınlaştırma Orta Dalga Soğutma Termal Görüntüleme Kamera Sistemi

15-300mm F4 Termal Görüntüleme Sistemi Spesifikasyonu,
uzun mesafeli algılama için kullanılan gelişmiş MWIR soğutmalı termal görüntüleme.
640x512 çözünürlüğe sahip oldukça hassas MWIR soğutmalı çekirdek,
çok yüksek çözünürlükte çok net görüntü üretir;15mm ～ 300mm
üründe kullanılan sürekli yakınlaştırmalı kızılötesi lens etkili bir şekilde
Uzun mesafedeki insanlar, araçlar ve gemiler gibi hedefleri ayırt eder.

                                                        Şekil 1 Termal görüntüleme görüntüsü

1 Teknik Özellikler

1.1 Dedektör
Dedektör MCT 640 × 512
Spektral aralık 3.7 ~ 4.8μm
Piksel aralığı 15 μm
Soğutma yöntemi Stirling Buzdolabı

1.2 Mercek
Odak uzaklığı 15 ㎜ ～ 300 ㎜ sürekli yakınlaştırma
F 4

1.3 Performans
FOV aralığı 1,83 ° (Y) × 1,46 ° (D) ila 36,5 ° (H) × 29,2 ° (D)
Normal sıcaklıkta 8 dakika soğutma süresi
Video Çıkışı standart PAL formatı analog video sinyali
Çerçeve Frekansı 50Hz
NETD ≤25mk @ 25 ℃
Güç kaynağı DC 24 ~ 32 V, güç ters kutuplu
koruma
Güç tüketimi ≤15W @ 25 ℃, sabit durum
≤30W @ 25 ℃, başlangıç ​​zirvesi
Çalışma Sıcaklığı -30 ℃ ~ 55 ℃
Depolama Sıcaklığı -40 ℃ ~ 70 ℃

1.4 Komuta ve Kontrol
Kontrol iletişimi RS232
Düzeltme manuel düzeltme / arka plan düzeltme
Polarite kontrolü beyaz sıcak / siyah sıcak anahtarı
Elektronik Zoom × 2 / × 4 elektronik zoom
Görüntü geliştirme Evet
Çapraz ekran Evet
Yatay / dikey görüntü çevirme

2 Fiziksel Parametreler

Ağırlık ≤2200g
Boyutlar aşağıya bakın

Şekil 2.Mekanik boyut çizimi

3 Çekirdekli Elektrik Arayüzü Tanımı


Tablo 1. Konektör (HARWIN: M80-5401605) pin tanımları

Figür 3.M80-5401605 pin dizisi diyagramı
