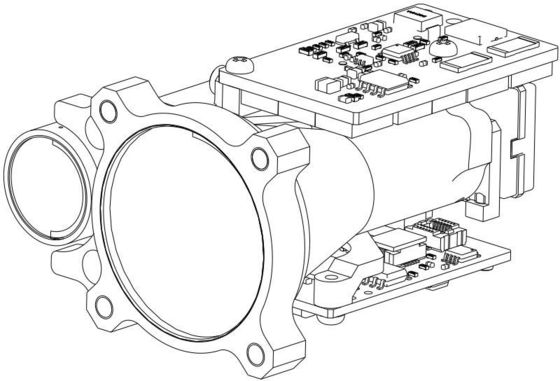

1Ürün Genel Görünümü RL4000 insan gözü güvenlik aralığı modülü, bir sınıf 1/1M insan gözü güvenlik ürünüdür. Ürün maksimum aralığı ≥5.6Km olan tek impuls aralığını benimser; UART elektrikli arayüzüne sahiptir,ve üst bilgisayar test yazılımı sağlar, komut kümesi ve iletişim protokolü, kullanıcıların ...
RL4000 insan gözü güvenlik aralığı modülü, bir sınıf 1/1M insan gözü güvenlik ürünüdür. Ürün maksimum aralığı ≥5.6Km olan tek impuls aralığını benimser; UART elektrikli arayüzüne sahiptir,ve üst bilgisayar test yazılımı sağlar, komut kümesi ve iletişim protokolü, kullanıcıların ikincil geliştirmeyi gerçekleştirmesi için uygundur. Hafif ağırlığı, küçük boyutu ve istikrarlı performansı ile ürün,Araçlara monte edilmiş ve kapsamlı optoelektronik cihazlar.
| S/N | Ürün Adı | Performans endeksi | |
| 0 | Ürün modeli | LR4000 | |
| 1 | İnsan gözü güvenliği/seviye | Sınıf1/1M | |
| 2 | Lazer dalga boyu | 1535±5nm | |
| 3 | Alıcı diyafram | Φ25 mm | |
| 4 | Emisyon açıklığı | Φ12 mm | |
| 5 | Alıcı görüş alanı | 4.21 mrad | |
| 6 | Çizgi diverjans açısı | 0.3±0.05 mrad | |
|
7 |
Maksimum ölçüm aralığı |
Büyük hedef | ≥56001) |
| Araç | ≥ 48001) | ||
| insan | ≥32001) | ||
| İnsansız uçaklar | ≥17001) | ||
| 8 | En az ölçüm aralığı | 50 m | |
| 9 | Ölçüm sıklığı | 1 ~ 10 Hz | |
| 10 | Uzaklık ölçüm doğruluğu | ± 1 m | |
| 11 | Uzaktan çözünürlük | ≤30 m | |
| 12 | Neredeyse ölçüm hızı | ≥ 98 |
|
| 13 | Yanlış alarm oranı | ≤ 1 |
|
| 14 | Çoklu hedef tespit sayısı | 3 (en fazla sayı) | |
| 15 | Elektriksel arayüz | A1257WR-S-6P | |
| 16 | Güç kaynağı voltajı | DC 4.5 ̊16 V | |
| 17 | Bekleme süresi güç tüketimi | ≤1 mW | |
| 18 | Ortalama güç tüketimi | ≤4 W |
| 19 | En yüksek güç tüketimi | ≤14 W @ 12 V |
| 20 | Ağırlık | ≤ 75 g |
| 21 | Boyut (L × W × H) | 65×48×32 mm |
| 22 | Çalışma sıcaklığı | -40 ̊+65 °C |
| 23 | Depolama sıcaklığı | -55 ̊+75 °C |
| 24 | titreşim | Genel alt sınır bütünlük titreşim testi (GJB150.16A-2009 Şekil C.17) |
| 25 | Şok | 75 g/6 ms |
| 26 | Aralıklı mantık | İlk ve son hedef, çoklu hedef menzil, mesafe seçimi pası |
| 27 | Veri arayüzü | UART |
| 28 | Elektrikli yalıtım | PSU zeminin, iletişim zeminin ve yapı zeminin izole edilmesi |
| 29 | Ulusallaştırma oranı | Ulusal üretim |
| 30 | Güvenilir | MTBF ≥ 1500 saat |
| 31 | Optik eksen sabitliği | ≤0,05 mrad |
| 32 | Optik eksen ve kurulum tabanının dikey olmayan derecesi | ≤0,5 mrad |
Notlar.
1)Model hedef boyutu 2.3m×2.3m, insan tipi hedef boyutu 0.5m×1.7m, UAV tipi hedef boyutu 0.2m×0.3m, yansıtıcılık 30; görünürlük ≥12km.
