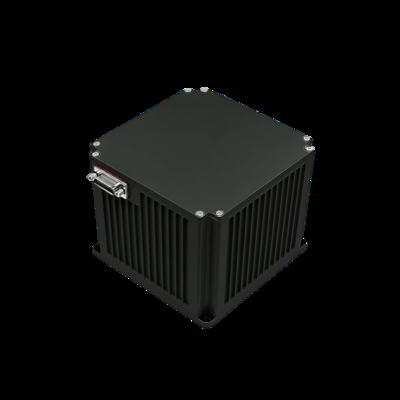

Küçük Boyutlu Yüksek Hassasiyetli TDF51IMU0 Fiber Optik Atalet Ölçüm Birimi Dinamik Ölçüm Fonksiyonları

Küçük Boyutlu Yüksek Hassasiyetli TDF51IMU0 Fiber Optik Atalet Ölçüm Birimi Dinamik Ölçüm Fonksiyonları
Küçük Boyutlu Yüksek Hassasiyetli TDF51IMU0 Fiber Optik Atalet Ölçüm Birimi Dinamik Ölçüm Fonksiyonları

Büyük resim :  Küçük Boyutlu Yüksek Hassasiyetli TDF51IMU0 Fiber Optik Atalet Ölçüm Birimi Dinamik Ölçüm Fonksiyonları

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: NAVI OPTICS
Sertifika: CCS
Model numarası: TDF51IMU0
Belge: TDF51IMU0 Fiber Optic Inert...it.pdf
Ödeme & teslimat koşulları:
Min sipariş miktarı: bir set
Ambalaj bilgileri: Karton kutu
Ödeme koşulları: L/C, T/T
İletişim

Küçük Boyutlu Yüksek Hassasiyetli TDF51IMU0 Fiber Optik Atalet Ölçüm Birimi Dinamik Ölçüm Fonksiyonları

Açıklama
Sıfır Bias Stabilitesi (100'ler): 0.05 °/s Sıfır Bias Stabilitesi (10s): 0.1 °/s
Değişken Sıcaklık Sıfır Bias Stabilitesi: 0.1 °/s Tam sıcaklık ölçeği faktörü: ≤200ppm
Rastgele yürüyüş katsayısı: 0.008 °/√H Giriş aralığı: 400 °/s

Küçük Boyutlu Yüksek Hassasiyetli TDF51IMU0 Fiber Optik Atalet Ölçüm Birimi Dinamik Ölçüm Fonksiyonları


* Genel Bakış

Fiber optik atalet ölçüm birimleri, küçük boyut, hafiflik, düşük güç tüketimi ve yüksek hassasiyet avantajlarına sahiptir. Yeni insansız platformlar, su/torpido silahları ve kara ve hava platformları için küçük boyutlu ve yüksek hassasiyetli atalet ölçüm birimi ekipmanı için gereksinimleri karşılayan, saf strapdown, tek eksenli ve çift eksenli modülasyonlu atalet ölçüm birimleri tasarlamak için kullanılabilirler. Taşıyıcı açısal ve doğrusal hareket bilgisi için dinamik ölçüm fonksiyonlarına sahiptirler.



* Performans

Proje İçerik Endeks Notlar
Jiroskopun performans göstergeleri
Sıfır ofset göstergesi Sıfır ofset kararlılığı (100s) 0.05°/sa
Sıfır ofset kararlılığı (10s) 0.1°/sa
Değişken sıcaklık sıfır ofset kararlılığı 0.1°/sa
Ölçek Faktörü Tam sıcaklık ölçek faktörü ≤200ppm
Diğer göstergeler Rastgele yürüyüş katsayısı 0.008°/√sa
Giriş aralığı 400°/s
İvmeölçerin performans göstergeleri
Sapma göstergesi Sapma aylık kapsamlı hatası 50μg
Sıfır ofset göstergesi Sıfır ofset sıcaklık duyarlılığı 50μg/℃
Ölçek Faktörü Ölçek faktörü aylık kapsamlı hatası 50ppm
Ölçek faktörü sıcaklık duyarlılığı 50ppm/℃
Aralık göstergesi Giriş aralığı ±20g
Tüm makine özellikleri
Çevresel performans göstergeleri Çalışma sıcaklığı -40℃～60℃
Depolama sıcaklığı -45℃～70℃
Genel gereksinimler Güç kaynağı 18～36V(DC)
Kararlı güç tüketimi ≤12W Başlangıç güç tüketimi ≤ 25W



* Elektriksel arayüzler

Pin Bağlantı Sinyal adı Sinyal özellikleri
1,14 Harici güç kaynağı PCS güç kaynağı pozitif 24V
2,15
PCS güç kaynağı toprağı Güç Toprağı
10 200Hz sinyal çıkışı IMU_TX1+ IMU veri çıkışı pozitif
9
IMU_TX1- IMU veri çıkışı negatif
7 Senkronizasyon sinyali IMU_SYN+ IMU senkronizasyon sinyali pozitif
6
IMU_SYN- IMU senkronizasyon sinyali negatif



* Yapısal görünüm ve boyutlar

Küçük Boyutlu Yüksek Hassasiyetli TDF51IMU0 Fiber Optik Atalet Ölçüm Birimi Dinamik Ölçüm Fonksiyonları 0
