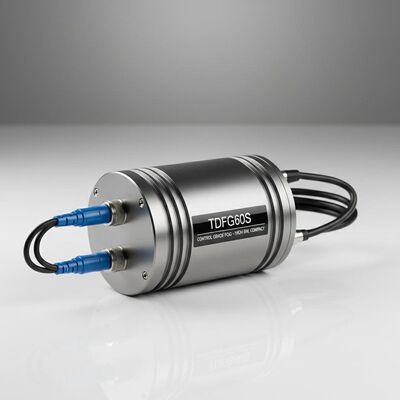

Kalite Kontrol Sınıfı TDFG60S Yüksek Bant Genişliği ve Kompakt Tasarımlı Fiber Optik Giroskop Fabrika

Kontrol Sınıfı TDFG60S Yüksek Bant Genişliği ve Kompakt Tasarımlı Fiber Optik Giroskop

Name: Kontrol Sınıfı TDFG60S Yüksek Bant Genişliği ve Kompakt Tasarımlı Fiber Optik Giroskop
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG60'lar
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDFG60'lar

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: ayda 30 set

Teslimat süresi: 15 GÜN

Standart Paketleme: Karton kutu

TDFG60S Control Grade Fiber Optic Gyroscope.pdf

PDF

Ürün Özetleri

>200Hz bant genişliği, ±400°/s aralığı, <1°/sa sapma kararlılığı ile kontrol sınıfı FOG. Güdümlü silahlar, stabilizasyon ve endüstriyel kontrol için kompakt, hafif, tamamen katı hal tasarımı.

Ürün Özel Nitelikleri

Vurgulamak

Yüksek Bant Genişliği Fiber Optik Giroskop

,

Kontrol Derecesi Fiber Optik Giroskop

Dinamik aralık:

≥±400°/s

Giderek önyargı:

＜ 1 °/s

Doğruluk （10 saniye）:

0.2 °/s ~ 0.05 °/s

ARW （Açısal rastgele yürüyüş:

＜ 0.01 °/√Hr, 1σ

Titreşim Taraması:

20~2000Hz,6.06g

Bant genişliği:

＞ 200hz

Ağırlık:

≤200g

Boyutlar:

60mm × 60mm × 28.5mm

Ürün Açıklaması

Kontrol Sınıfı TDFG60S Yüksek Bant Genişliği Fiber Optic Giroskop

Ürün Genel Görünümü

TDFG60S Fiber Optic Gyroscope, yüksek performanslı tamamen dijital kapalı döngü teknolojisi ile optik Sagnac etkisini kullanan gelişmiş bir açısal hız sensörüdür.4 kHz'yi aşan frekanslarda seri iletişim yoluyla gerçek zamanlı açı hızı verileri sağlarTek eksenli, çift eksenli ve üç eksenli konfigürasyonlarda mevcuttur.Ortogonal eksenler boyunca eşzamanlı ölçüm için ortak ışık kaynağı ve sinyal işleme devreleri ile çok eksenli versiyonları ile.

Başvurular

Yönlendirilmiş silahlarda, tavır kontrol sistemlerinde, taktik füzelerde, torpidolarda ve hassas hareket algılama gerektiren orta ve yüksek endüstriyel ekipmanlarda dengeleme ve kontrol ekipmanları için idealdir.

Temel Özellikler

Küçük boyutta ve hafif ağırlıkta kompakt tasarım
Bilgisayar entegrasyonu için dijital çıkışla anlık açma yeteneği
Düşük gürültü, düşük güç tüketimi ve uygun maliyetli işletme
Hareketli parçaları olmayan tamamen katı durumlu tasarım
Yüksek güvenilirlik ve uzatılmış kullanım ömrü

Teknik özellikler

Performans Parametresi	Spesifikasyon
Dinamik Aralık	≥±400°/s
Yürüyüşteki önyargılar	<1°/h
Doğruluk (10 saniye)	0.2°/h ~ 0.05°/h
Köşe Rastgele Yürüyüş (ARW)	<0,01°/√hr, 1σ
Titreme Taraması	20~2000Hz, 6.06g
Bant genişliği	> 200Hz
Zamanı Aç	10'lar
Çıkış Sinyalı Biçimi	RS-422
Çıkış sinyali güncelleme hızı	500Hz ~ 4000Hz
Çıktı sinyali Baud oranı	115200bps ~ 921600bps
Çalışma sıcaklığı	-40°C ~ +70°C
Depolama sıcaklığı	-55°C ~ +85°C
Güç kaynağı	5V
Bağlantı	J30J-15TJL
Güç tüketimi	≤3W
MTBF (MIL-HDBK-217-F)	> 150.000 saat
Ağırlık	≤ 200 g
Boyutları	60mm * 60mm * 28.5mm
