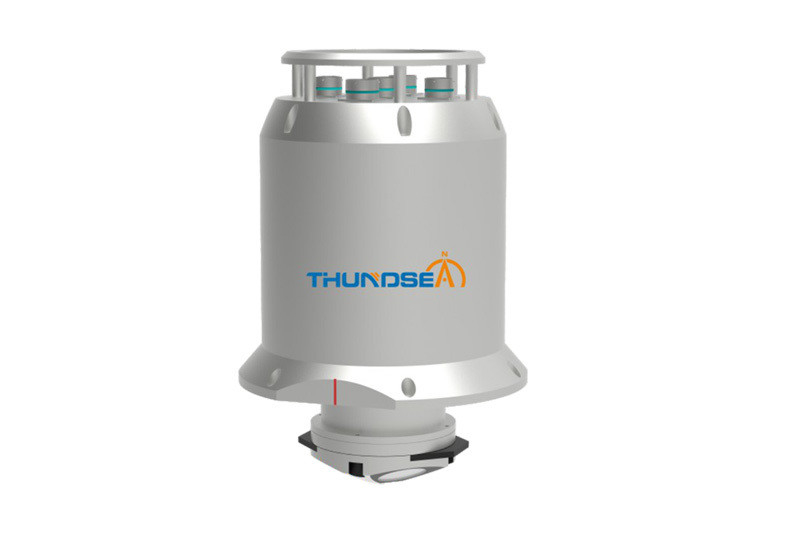

Küçük Boyutlu Yüksek Basınçlı TFG Serisi Denizaltı İnersyal Navigasyon Sistemi Rov

TFG005

TFG01

TFG03

TFG05

Başlık aküRasif

0.05 Sekant enlem

0.1 Sekant enlem RMS

0.3 Sekant enlem RMS

0.5 Sekant enlem RMS

Roll&pitch doğruluğu

0.01 RMS

0.05 RMS

Yükseltme doğruluğu

5 cm. ya da% 5

5厘米 veya% 5延延)

Hizalama süresi

10 dakika.

Angularoranı

≥300°/s

≥300/秒

≥500/秒

Konumlama Doğruluğu (DVL)

0.3%D (D mesafe) %D (D mesafe)

Konumlama DoğruluğuGNSS)

20m,1σ

Güç

Çalışma enlemleri

±80°

Güç kaynağı

18-36Vdc

Arayüz

Pdaha fazla tüketim

16W

16W

Seri (bi-di)Dönüş(Devamını oku)

4 x yapılandırılabilir RS-232 / RS-422

Seri (sadece iletim)

4 x yapılandırma- Evet.RS-232 / RS-422 yeteneği

Ethernet

10 / 100MB

Veri biçimleri

NMEA 0183 / IEC 61162

Fiziksel Özellikler

Destekleyici girişimler

GNSS,EM LOG,DVL,USBL/LBL,Derinlik sensörü

Boyutları

4000m

210MM(Φ) x330mm(h)

180mm(Φ* 310 mm *h)

6000m

220MM(Φ) x330mm(h)

180 mm(Φ* 310 mm *h)

Hava ağırlığı

4000m

18.5Kilo

14.2Kilo

6000m

21.3Kilo

17.6Kilo

Ağırlık Su içinde

4000m

10.1Kilo

8.5Kilo

6000m

12Kilo

10.2Kilo

Malzeme

4000m

Titan

Çevre

6000m

Titan

MTBF

100,000 saat

Açık.sıçanSıcaklık

-40°C+55'e kadar°C

Depolama sıcaklığı

-50°C+70'e kadar°C

Çevre

Uyumlu veya aşanBen...EC 60945

EMC

Uyumlu veya aşanBen...EC 60945

WArantı

24 aylık garanti
