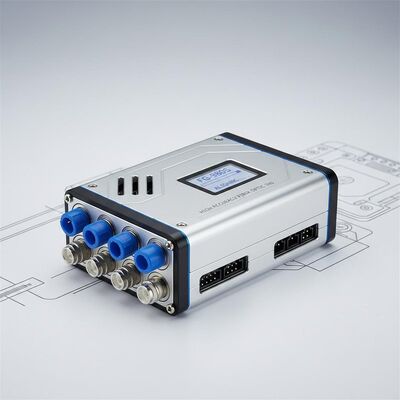

Kalite Model FG-980S Hızlı hizalanma süresi ve küçük boyutlu yüksek hassasiyetli fiber optik inersiyel navigasyon sistemi Fabrika

Model FG-980S Hızlı hizalanma süresi ve küçük boyutlu yüksek hassasiyetli fiber optik inersiyel navigasyon sistemi

Name: Model FG-980S Hızlı hizalanma süresi ve küçük boyutlu yüksek hassasiyetli fiber optik inersiyel navigasyon sistemi
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-980S
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: FG-980S

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: 1 Takım

Tedarik Yeteneği: Ayda 30 Set

Teslimat süresi: 5-8 iş günü

Ödeme Koşulları: L/C,T/T

Standart Paketleme: Corton Kutusu

FG-980S.pdf

PDF

Ürün Özetleri

Model FG-980S: <0,1° yön hatası, 1,5 dakika hızlı hizalama, 55.000 saat MTBF ile yüksek doğruluklu fiber optik INS. İHA'lar ve havacılık için yerleşik GNSS'ye sahip kompakt, düşük güçlü tasarım. Sertifikalı sağlamlık (15g şok, MIL-STD-1553B).

Ürün Özel Nitelikleri

Vurgulamak

0.8nmile / h imu atalet ölçüm birimi

,

0.8nmile / h imu atalet navigasyon sistemi

,

0.8m / s atalet navigasyon sistemi

Konum:

0,8 mil/saat atalet

Hız:

0,8 m/s Atalet

Yuvarla ve Eğim:

0,05 ° Atalet

Başlık:

0,07° Atalet

Zamanı hizala:

1,5 dakika hızlı

Şunun için uygun::

±400°/s

hızlanma:

±15g

Menşe Yeri:

15g@11ms, yarım sinüs

Titreşim:

0,04g²/Hz

Güç Kaynağı:

55000 saat

Ürün Açıklaması

Model FG-980S Yüksek hassasiyetli Fiber Optik İnersyal Navigasyon Sistemi

FG-980S eylemsizlik navigasyon sistemi, 0.1°'dan daha az bir rota hatası ile olağanüstü bir doğruluğa sahiptir.Bu gelişmiş sistem, gömülü bir GNSS alıcısı içerir ve kuvars hızlandırıcılarıyla birlikte üç yüksek hassasiyetli tek eksenli kapalı döngü minyatür Fiber Optic Gyros (FOGs) kullanır.

Kompakt boyutlar, hafif yapı ve düşük güç tüketimi ile tasarlanan bu sistem, UAV'ler, helikopterler,Genel havacılık uçağı, ve benzeri uygulamalar.

Temel Özellikler

Kendi kendine yeten, bol, sürekli ve doğru navigasyon bilgileri sağlar
Kompakt boyut, hafif tasarım ve düşük güç tüketimi
Entegre uydu navigasyon teknolojisi

Başvurular

İnsansız Uçaklar (UAV)
Helikopterler
Genel havacılık uçağı
İlgili havacılık uygulamaları

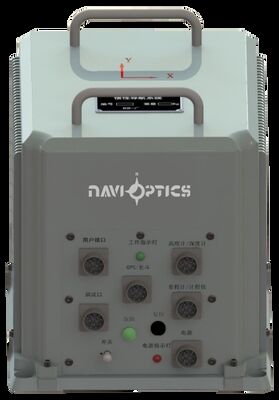

Yapısal Boyutlar

Model FG-980S Hızlı hizalanma süresi ve küçük boyutlu yüksek hassasiyetli fiber optik inersiyel navigasyon sistemi 0

Teknik özellikler

Düzleştirme Zamanı	GC: 10 dakika Hızlı: 5 dakika
Doğruluk	Konum:İnersyal: 1 nm/h, Entegre: 20m Hız:İnersyal: 1 m/s, Entegre: 0.8m/s Durum (1σ):İnersyal: 0.02°, Entegre: 0.01° Başlık (1σ):İnersyal: 0.1°, Entegre: 0.08°
Dinamik Aralık	Köşe hızı:±400°/s Hızlandırma:±15g
Uygulama Gereksinimleri	Sıcaklık:Çalışma: -45 ila +70°C, Depolama: -55 ila +85°C Şok:Yarım sinusoid: 15 g, 11 ms titreşim:0.04g2/Hz
MTBF	50,000 saat
Güç kaynağı/tüketim	28VDC / 30W
Arayüz	MIL-STD-1553B / ARINC-429 / RS-422
Boyut	Navigasyon birimi: 238mm * 188mm * 190mm MAX boyutu: 254mm * 188mm * 190mm
Ağırlık	7.1kg (alıcı anten hariç)

Model FG-980S Hızlı hizalanma süresi ve küçük boyutlu yüksek hassasiyetli fiber optik inersiyel navigasyon sistemi 1
