Küçük Boyutlu TDFG99IMU Fiber Optik Atalet Ölçüm Birimi Yüksek Hassasiyet Hafif

Küçük Boyutlu TDFG99IMU Fiber Optik Atalet Ölçüm Birimi Yüksek Hassasiyet Hafif
Küçük Boyutlu TDFG99IMU Fiber Optik Atalet Ölçüm Birimi Yüksek Hassasiyet Hafif Küçük Boyutlu TDFG99IMU Fiber Optik Atalet Ölçüm Birimi Yüksek Hassasiyet Hafif

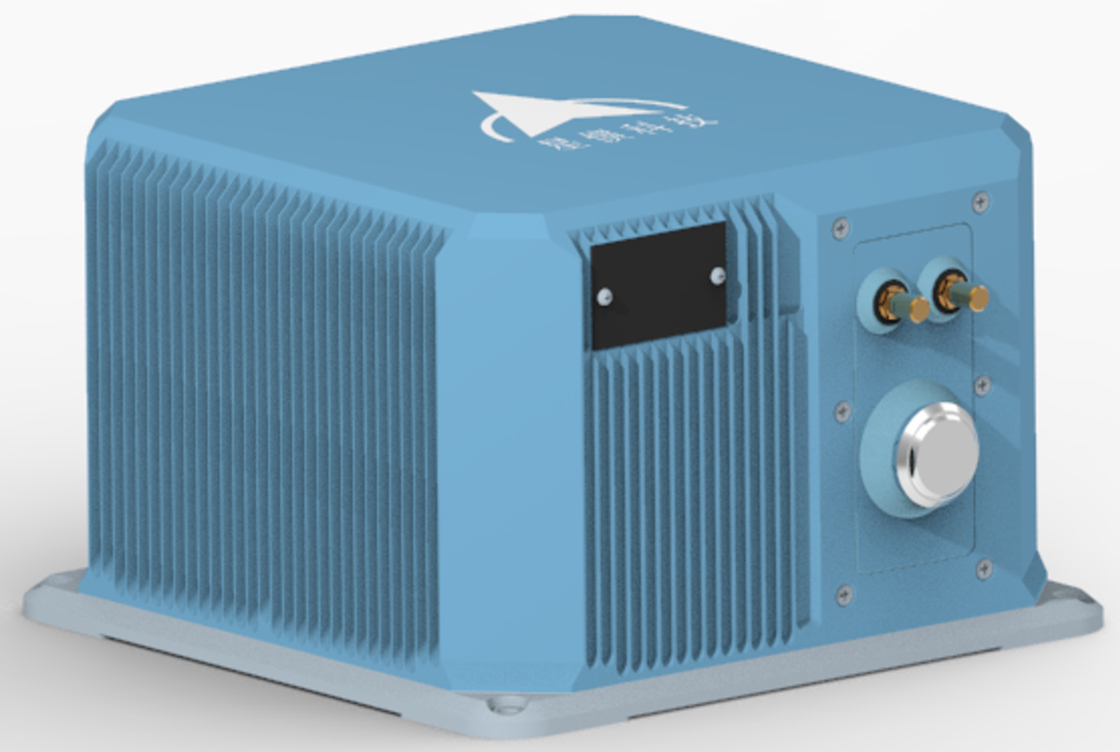

Büyük resim :  Küçük Boyutlu TDFG99IMU Fiber Optik Atalet Ölçüm Birimi Yüksek Hassasiyet Hafif

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: NAVI OPTICS
Sertifika: CCS
Model numarası: TDFG99IMU
Belge: TDF99IMU0 Fiber Optic Inert...it.pdf
Ödeme & teslimat koşulları:
Min sipariş miktarı: bir set
Ambalaj bilgileri: Karton kutu
Ödeme koşulları: L/C, T/T
İletişim

Küçük Boyutlu TDFG99IMU Fiber Optik Atalet Ölçüm Birimi Yüksek Hassasiyet Hafif

Açıklama
Sıfır Bias Stabilitesi (100'ler): 0.005 °/s Sıfır Bias Stabilitesi (10s): 0.01 °/s
Değişken Sıcaklık Sıfır Bias Stabilitesi: 0.02 °/s Tam sıcaklık ölçeği faktörü: ≤150ppm
Rastgele yürüyüş katsayısı: 0.001 °/s Giriş aralığı: 400 °/s
Vurgulamak:

küçük fiber optik atalet ölçüm birimi

,

Yüksek hassasiyetli Imu sensörü

,

hafif atalet ölçüm birimi

Küçük Boyutlu TDFG99IMU Fiber Optik Atalet Ölçü Birimi Yüksek Hassasiyet Hafif


* Genel Bakış

Bu fiber optik atalet ölçü birimi, düşük güç tüketimi ve yüksek hassasiyet ile kompakt, hafif bir tasarım sunar. Sekiz noktalı titreşim sönümlemeye sahiptir ve yüksek darbe ve yüksek titreşimli ortamlarda güvenilir performans sağlar. Saf strapdown uygulamaları için uygundur, mini boyutlu ancak yüksek hassasiyetli atalet teknolojisi talep eden yeni nesil insansız platformlar, su altı/torpido sistemleri ve kara, hava ve füze silah platformlarının gereksinimlerini karşılar. Ayrıca, taşıyıcının hem açısal hem de doğrusal hareketi için dinamik ölçüm yetenekleri sağlar.



* Performans

Proje İçindekiler Dizin Notlar
Jiroskobun performans göstergeleri
Sıfır önyargı göstergesi Sıfır önyargı kararlılığı (100s) 0.005°/sa
Sıfır önyargı kararlılığı (10s) 0.01°/sa
Değişken sıcaklık sıfır önyargı kararlılığı 0.02°/sa
Ölçek Faktörü Tam sıcaklık ölçek faktörü ≤150ppm
Diğer göstergeler rastgele yürüyüş katsayısı 0.001°/sa
giriş aralığı 400°/s
İvmeölçerin performans göstergeleri
Sapma indeksi Sapma aylık kapsamlı hatası 20μg
Sıfır önyargı göstergesi Sıfır önyargı sıcaklık duyarlılığı 20μg/℃
Ölçek Faktörü Ölçek faktörü aylık kapsamlı hatası 20ppm
Ölçek faktörü sıcaklık duyarlılığı 20ppm/℃
Aralık göstergesi Giriş aralığı ±20g
Tüm makine özellikleri
Çevresel performans göstergeleri Çalışma sıcaklığı -40℃～60℃
Depolama sıcaklığı -45℃～70℃
Genel gereksinimler Güç kaynağı 18～36V(DC)
Kararlı güç tüketimi ≤15W Başlangıç güç tüketimi ≤ 25W



* Elektriksel Arayüzler

Pin Bağlantı Sinyal adı Sinyal özellikleri
39,40 Harici güç kaynağı PCS güç kaynağı pozitif 24V
41,42
PCS güç kaynağı toprağı Güç Toprağı
5 200Hz sinyal çıkışı IMU_TX1+ IMU veri çıkışı pozitif
6
IMU_TX1- IMU veri çıkışı negatif
9 Senkronizasyon sinyali IMU_SYN+ IMU senkronizasyon sinyali pozitif
10
IMU_SYN- IMU senkronizasyon sinyali negatif



* Yapısal görünüm ve boyutlar

Küçük Boyutlu TDFG99IMU Fiber Optik Atalet Ölçüm Birimi Yüksek Hassasiyet Hafif 0
