Kalite Yüksek hassasiyetli Tek Eksenli Fiber Optik Giroskop, 0,002 °/saat önyargı sürüklenmesi ve ±300 °/s açısal hız Fabrika

Yüksek hassasiyetli Tek Eksenli Fiber Optik Giroskop, 0,002 °/saat önyargı sürüklenmesi ve ±300 °/s açısal hız

Name: Yüksek hassasiyetli Tek Eksenli Fiber Optik Giroskop, 0,002 °/saat önyargı sürüklenmesi ve ±300 °/s açısal hız
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: F120HC
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: THUNDSEA

Model Numarası: F120HC

Menşe Yeri: Qingdao

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir set

Tedarik Yeteneği: Ayda 30 set

Teslimat süresi: 15 gün

Ödeme Koşulları: L/C,T/T

Standart Paketleme: karton kutu

Ürün Özetleri

Ultra düşük 0,002°/saat sapma sapması, ±300°/s aralığı ve -40°C ile 65°C arasında olağanüstü stabilite ile yüksek doğruluklu tek eksenli FOG. Hassas atalet ölçümü için minimum 0,0005°/√h rastgele yürüyüş ve güçlü titreşim/şok direncine sahiptir.

Ürün Özel Nitelikleri

Vurgulamak

0.002 ° / saat tek eksenli jiroskop

,

atalet arti jiroskopu

,

açısal oran mekanik jiroskop

Ölçülen açısal hız aralığı (°/s):

±300

Ölçek Faktörü Sabit sıcaklıkta doğrusal olmama (ppm):

≤10

Oda Sıcaklığında Ölçeklendirme Faktörünün Asimetrisi (ppm):

≤1

Sabit sıcaklıkta Ölçek Faktörü Tekrarlanabilirliği (ppm):

≤5

-40°C ila 60°C (ppm) arası tam sıcaklık aralığında Ölçek Faktörü Tekrarlanabilirliği:

≤15

Sabit sıcaklıkta Önyargı Kayması (10s,1σ,°/h):

≤0,002

Sabit sıcaklıkta Önyargı Kayması Tekrarlanabilirliği (1σ,°/h):

≤0.03

-40°C'den 60°C'ye (1σ,°/saat) kadar tam sıcaklık aralığında Önyargı Kayması Tekrarlanabilirl:

≤0,05

-40°C'den 60°C'ye (100s,1σ,°/saat) kadar tam sıcaklık aralığında Önyargı Kayması:

≤0,005

Rastgele Yürüyüş (°/√h):

≤0,0005

Rastgele titreşim (°/saat):

≤0.1

Şok (°/saat):

≤0.1

Çözme Gücü:

≤0.5

Titreşim öncesi ve sonrası sıfır sapma değişimi (°/saat):

≤0,01

Sıfır önyargı hassasiyeti (°/h/GS):

<0,5

Depolama Sıcaklığı:

-50°C ~70°C

Çalışma Sıcaklığı:

-40°C ~65°C

Ürün Açıklaması

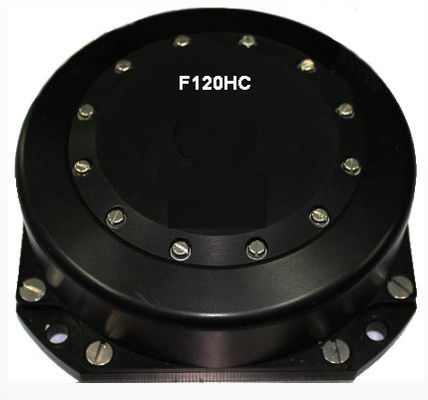

F120HC Yüksek Hassasiyetli Tek Eksenli Fiber Optik Jiroskop

0.002°/saat Sapma Sürüklenmesi ile F120HC Yüksek Hassasiyetli Tek Eksenli Fiber Optik Jiroskop Modeli

Ürün Tanıtımı

Çalışma Prensibi ve Fonksiyonu

Bu ürün, taşıyıcının sensörün hassas ekseni etrafındaki açısal hız hareketini ölçmek üzere tasarlanmış, Sagnac etkisi prensibine dayanan bir atalet açısal hız sensörüdür. Ünite, kapalı döngü algılama devresi ile açısal hız hassas birimi olarak bir fiber optik bobin kullanır.

Bir lazerden gelen iki ışın, aynı fiber içine zıt yönlerde enjekte edilir. Sagnac etkisi nedeniyle, dönmeye karşı seyahat eden ışın biraz daha kısa bir yol gecikmesi yaşar. Ortaya çıkan diferansiyel faz kayması, açısal hızı ölçülebilir girişim deseni kaymalarına çevirerek interferometri yoluyla ölçülür.

Işın ayırıcı optikler, bir lazer diyottan gelen ışığı, çok turlu bir optik fiber bobin boyunca saat yönünde ve saat yönünün tersine yayılan iki dalgaya gönderir. Sagnac etkisi gücü, kapalı optik yolun etkili alanına bağlıdır ve bobin turlarının sayısı ile artırılır.

Bu atalet sensörü, üç eksenli açı artışı bilgisi sağlayan optik sistemler, güç kaynağı ve veri işleme devrelerinden oluşur.

Yapılandırma

• Optik bileşenler: ışık kaynağı, kuplör, Y modülatörü, fiber bobin, dedektör

• Devre bileşenleri: işlemci kartı, ışık kaynağı kartı, ön yükseltici

• Yapısal bileşenler: gövde, kapak vb.

Boyutlar ve Kurulum

Dış boyutlar: (120 ± 0.1)mm * (120 ± 0.1)mm * (38 ± 0.5)mm

Kurulum boyutları: (94 ± 0.1mm) * (94 ± 0.1mm)

Yüksek hassasiyetli Tek Eksenli Fiber Optik Giroskop, 0,002 °/saat önyargı sürüklenmesi ve ±300 °/s açısal hız 0

Ağırlık

≤ 900g

Performans Parametreleri

İndeks Adı	İndeks Gereksinimleri	Notlar
Ölçülen açısal hız aralığı (°/s)	±300
Sabit sıcaklıkta ölçek faktörü doğrusal olmaması (ppm)	≤10
Oda sıcaklığında ölçek faktörü asimetrisi (ppm)	≤1
Sabit sıcaklıkta ölçek faktörü tekrarlanabilirliği (ppm)	≤5
Tam sıcaklık aralığında (-40°C ila 60°C) ölçek faktörü tekrarlanabilirliği (ppm)	≤15
Sabit sıcaklıkta sapma sürüklenmesi (10s,1σ,°/h)	≤0.002
Sabit sıcaklıkta sapma sürüklenmesi tekrarlanabilirliği (1σ,°/h)	≤0.03
Tam sıcaklık aralığında (-40°C ila 60°C) sapma sürüklenmesi tekrarlanabilirliği (1σ,°/h)	≤0.05	Sabit nokta sabit sıcaklık testi
Tam sıcaklık aralığında (-40°C ila 60°C) sapma sürüklenmesi (100s,1σ,°/h)	≤0.005	Çevrimdışı telafi
Rastgele Yürüyüş (°/√h)	≤0.0005
Isınma süresi (dak)	0
Rastgele titreşim (°/h)	≤0.1	Titreşim öncesi ve sonrası sıfır sapma ortalaması arasındaki fark
Şok (°/h)	≤0.1	Darbe öncesi ve sonrası sıfır sapması
Çözünürlük	≤0.5
Titreşim öncesi ve sonrası sıfır sapması değişimi (°/h)	≤0.01
Sıfır sapma hassasiyeti (°/h/GS)	＜0.5
Depolama sıcaklığı	-50°C ~70°C
Çalışma sıcaklığı	-40°C ~65°C

Mekanik ve Elektriksel Arayüzler

Mekanik Arayüz

Montaj yüzeyi, M6 montaj vidaları kullanılarak harici kurulum için sabit yüzey görevi görür.

Güç Gereksinimleri

İki kanal aracılığıyla sağlanan harici güç kaynağı:

• + (5V ± 0.25V), Çıkış gücü > 7W

• - (5V ± 0.25V), Çıkış gücü > 4W

Harici güç dalgalanması: < 20mV

Elektriksel Bağlantı Arayüzü

ZJA12-01t Soket Pin Numarası	Fiziksel Anlam	Not
1	+5V
2	GDN
3	-5V
9	R +
10	R -
11	T +
12	T -

Yüksek hassasiyetli Tek Eksenli Fiber Optik Giroskop, 0,002 °/saat önyargı sürüklenmesi ve ±300 °/s açısal hız 1

Yüksek hassasiyetli Tek Eksenli Fiber Optik Giroskop, 0,002 °/saat önyargı sürüklenmesi ve ±300 °/s açısal hız 2

Yüksek hassasiyetli Tek Eksenli Fiber Optik Giroskop, 0,002 °/saat önyargı sürüklenmesi ve ±300 °/s açısal hız 3
