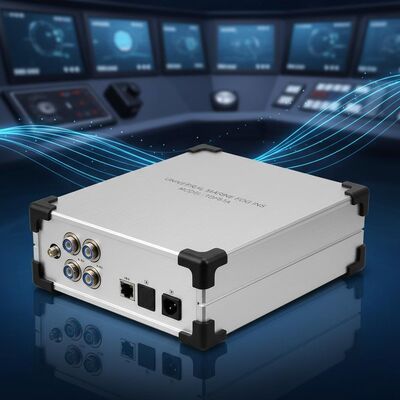

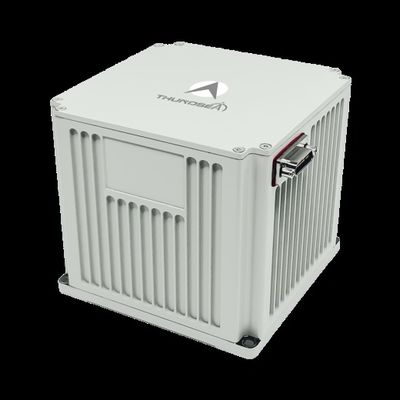

Kalite Sabit Performans Yüksek Güvenilirlik Evrensel Deniz Fiber Optik İnersiyonel Navigasyon Sistemi TDF61A Fabrika

Sabit Performans Yüksek Güvenilirlik Evrensel Deniz Fiber Optik İnersiyonel Navigasyon Sistemi TDF61A

Name: Sabit Performans Yüksek Güvenilirlik Evrensel Deniz Fiber Optik İnersiyonel Navigasyon Sistemi TDF61A
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDF61A

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Ödeme Koşulları: T/T,L/C

Standart Paketleme: Karton kutu

TDF61A.pdf

PDF

Ürün Özetleri

TDF61A deniz fiber optik INS, ≤4 nm/saat doğrulukla istikrarlı performans sunar, birden fazla navigasyon modunu destekler ve zorlu ortamlara dayanıklıdır. USV'ler/UUV'ler için 20.000 saatten fazla MTBF, kompakt tasarım ve kapsamlı arayüzlere sahiptir.

Ürün Özel Nitelikleri

Vurgulamak

denizcilik fiber optik ataletsel navigasyon sistemi

,

garantili evrensel ataletsel navigasyon sistemi

,

Yüksek Güvenilirlik İnersyal Navigasyon Sistemi

Ürün Açıklaması

Istikrarlı Performans Modeli TDF61A Evrensel Deniz Fiber Optik İnersiyonel Navigasyon Sistemi

Bu evrensel deniz lazer inersyal navigasyon sistemi (INS), lazer gyrosunu ve kuvars büküm hızlandırıcılarını çekirdek sensörleri olarak kullanır.Yüksek hızda çalışan gelişmiş navigasyon yazılımı olan bir ipliksiz navigasyon sistemi mimarisini kullanmak, gerçek zamanlı navigasyon bilgileri sağlar. Sistem, saf inersiyel navigasyon, inersiyel/uydu tabanlı entegre navigasyon,İnersyal/hız destekli entegre navigasyon, çeşitli deniz platformları için tam navigasyon parametrelerini sunar.

Başvurular

Küçük ve orta boyutlu insansız yüzey gemileri (USV), insansız sualtı araçları (UUV), sualtı yönlendirilmiş silahlar için uygundur.ve yüksek hızlarda karmaşık ortamlarda çalışan diğer platformlar, geniş sıcaklık dalgalanmaları ve güçlü titreşimler.

Temel Özellikler

Düzleştirme ve başlangıç yapabilme kapasitesine sahip, demirlenmişken veya sabit hızda düz çizgi navigasyonu sırasında
Sabit performans ve yüksek güvenilirlik
Sistem hata tespiti ve alarm fonksiyonları
Ethernet ve RS422 seri portları dahil olmak üzere dijital çıkış arayüzleri

Teknik özellikler

Parametreler	Spesifikasyon
Hızlandırıcı
Aylar Önyargı Tekrarlanabilirliği	≤ 50μg
Aylar Ölçek Faktörü Doğruluğu	≤ 50 ppm
Giromotor
Önyargı Tekrarlanabilirliği	0.02°/saat~0.01°/saat
Ölçek faktörü doğruluğu	≤ 50 ppm
Rastgele yürüyüş	≤0,005°/√hr,1σ
Özellikleri
Köşe Hızı	≥±400°/s
Çevre Hızlandırması	100000°/s2
Hızlandırma	> 25 g
Çevreci Bir Tutum	Herhangi bir yönlendirme
Hız doğruluğu	≤3.0kn
Başlama saati	≤10 saniye
Giriş/çıkış	3 RS422 full-duplex seri bağlantı noktası, 1 100M Ethernet bağlantısı
Düzleştirme
Zaman	≤15 dakikalık
Konum Doğruluğu (Sif İnersiyon)	≤4nm/1 saat
Konum Doğruluğu (İnersiya/DVL Kombinasyonu)	≤ 0,6%D
AHRS Uygulamaları Performansı
Yön Doğruluğu	≤0.2°sec ((L)
Pitch & Roll Doğruluğu	≤0.04°
Özellikleri
Güç tüketimi	<15W
Boyutları	110110100
Ağırlık	<1.7kg
Sıcaklık	-40°C~60°C
Şok	15g, Yarım Sinüs Dalgası 11ms
Giriş Voltajı	DC24V ((± 25%)
Soğutma	Montaj levhasına iletme
titreşim	20~2000Hz, 6.06g
MTBF	>20000 saat
