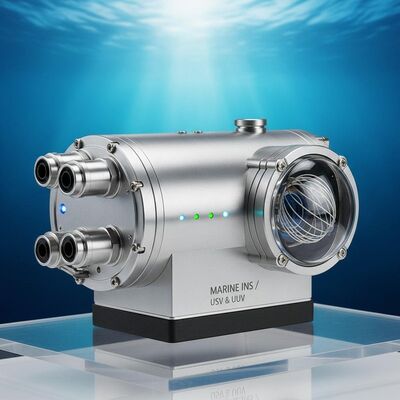

Kalite Yüksek Güvenilirlik Evrensel Deniz Fiber Optik İnersiyonel Navigasyon Sistemi Fabrika

Yüksek Güvenilirlik Evrensel Deniz Fiber Optik İnersiyonel Navigasyon Sistemi

Name: Yüksek Güvenilirlik Evrensel Deniz Fiber Optik İnersiyonel Navigasyon Sistemi
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDF71A

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Ödeme Koşulları: L/C,T/T

Standart Paketleme: Karton kutu

TDF71A.pdf

PDF

Ürün Özetleri

TDF71A deniz fiber optik INS, 0,01°/saat jiroskop önyargısı, ≤2 nm/saat konum doğruluğu ve 20.000+ saat MTBF ile yüksek güvenilirlik sunar. Zorlu ortamlardaki USV'ler/UUV'ler için kompakt tasarıma, düşük güç tüketimine ve çoklu navigasyon modlarına sahiptir.

Ürün Özel Nitelikleri

Vurgulamak

Deniz fiber optik navigasyon sistemi

,

evrensel inersyal navigasyon sistemi

,

Yüksek Güvenilirlik İnersyal Navigasyon Sistemi

Ürün Açıklaması

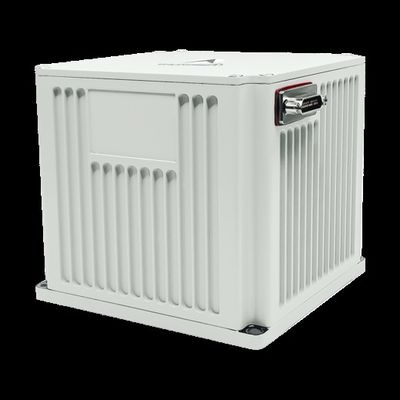

Yüksek Güvenilirlik Modeli TDF71A Evrensel Deniz Fiber Optik İnersiyonel Navigasyon Sistemi

Bu çok amaçlı deniz lazer inersiyel navigasyon sistemi (INS), çekirdek algılama bileşenleri olarak lazer gyros ve kuvars büküntü hızlandırıcılarına sahiptir.İnersyal navigasyon sistemi yapısını kabul etmek, gerçek zamanlı navigasyon verilerini sunmak için yüksek hızlarda çalışan gelişmiş navigasyon yazılımı içerir.

Uygulama Alanı

Küçük ve orta boyutlu insansız yüzey gemileri (USV), insansız sualtı araçları (UUV), sualtı yönlendirilmiş silahlar için uygundur.ve yüksek hızlarda karmaşık ortamlarda çalışan diğer platformlar, geniş sıcaklık dalgalanmaları ve güçlü titreşimler.

Ana Özellikler

Düzleştirme ve başlangıç yapabilme kapasitesine sahip, demirlenmişken veya sabit hızda düz çizgi navigasyonu sırasında
Sabit performans ve yüksek güvenilirlik
Özellikler Sistem hata tespiti ve alarm fonksiyonları
Ethernet ve RS422 seri portları dahil olmak üzere dijital çıkış arayüzleri ile donatılmış

Teknik özellikler

Parametreler	Spesifikasyon
Türü	TDF71A
Hızlandırıcı Tarafsızlığı Tekrarlanabilirliği	≤ 20μg
Hızlandırıcı ölçeği faktörü doğruluğu	≤20 ppm
Geri Döndürülebilirlik	0.01°/saat~0.005°/saat
Giroskala Faktörü Doğruluğu	≤20 ppm
Giromatik rastgele yürüyüş	≤0,003°/√hr,1σ
Köşe Hızı	≥±400°/s
Çevre Hızlandırması	100000°/s2
Hızlandırma	> 25 g
Çevreci Bir Tutum	Herhangi bir yönlendirme
Hız Doğruluğu	≤1.8 kn
Başlama Zamanı	≤10 saniye
Girdi/çıkış arayüzleri	3 RS422 full-duplex seri bağlantı noktası, 1 100M Ethernet bağlantısı
Düzleştirme Zamanı	≤15 dakikalık
Konum Doğruluğu (Temiz İnerti)	≤2nm/1 saat
Konum Doğruluğu (İnersiya/DVL Kombinasyonu)	≤ 0,4%D
Yön doğruluğu (AHRS)	≤0.1°sec ((L)
Pitch & Roll Doğruluğu	≤0.02°
Güç tüketimi	<15W
Boyutları	130130110 mm
Ağırlık	< 2,2 kg
Çalışma sıcaklığı	-40°C~60°C
Şok Direnci	15g, Yarım Sinüs Dalgası 11ms
Giriş Voltajı	DC24V ((± 25%)
Soğutma yöntemi	Montaj levhasına iletme
titreşim direnci	20~2000Hz, 6.06g
MTBF	>20000 saat

Çalışma Modları

Ürün yelpazesi, bağımsız inersiyel navigasyon, inersiyel / uydu entegre navigasyon,çeşitli deniz gemisi türleri için kapsamlı navigasyon parametrelerini sağlamak için inersiyel/hız destekli entegre navigasyon.
