Kalite 0.5 °/saat Sapma Sürüklenmesi ve Kompakt Tasarıma Sahip Yüksek Doğruluklu Üç Eksenli Fiber Optik Jiroskop Fabrika

0.5 °/saat Sapma Sürüklenmesi ve Kompakt Tasarıma Sahip Yüksek Doğruluklu Üç Eksenli Fiber Optik Jiroskop

Name: 0.5 °/saat Sapma Sürüklenmesi ve Kompakt Tasarıma Sahip Yüksek Doğruluklu Üç Eksenli Fiber Optik Jiroskop
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: F3X50B
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: THUNDSEA

Model Numarası: F3X50B

Menşe Yeri: Çin

Sertifikasyon: CCS

Ürün Özetleri

0,5°/saat sapma sapması, ±500°/s aralığı ve ≤0,1°/√saat rastgele yürüyüş özelliğine sahip, yüksek hassasiyetli üç eksenli fiber optik jiroskop. Zorlu uygulamalarda hassas atalet ölçümü için kompakt tasarım (Φ79,5mm), sağlam yapı ve RS422 arayüzü.

Ürün Özel Nitelikleri

Vurgulamak

Üç Eksenli optik jiroskop

,

mekanik elektronik jiroskop

,

katı hal dijital jiroskop

çektirme borusu:

DÜRBÜN

Ürün Açıklaması

F3X50B Üç Eksenli Fiber Optik Giroskop

Hızlı inersiyel ölçüm uygulamalar için 0.5°/saat yanılsama sürüklenmesi ile yüksek hassasiyetli üç eksenli fiber optik jiroskop.

Çalışma prensibi

Bu inersiyel açı hızı sensörü, sensörün hassas ekseninin etrafındaki taşıyıcı açı hızı hareketini ölçerek Sagnac etkisi prensibi üzerine çalışır.Sistem, kapalı döngü algılama devresine sahip açısal hız hassas birimi olarak bir fiber optik bobini kullanır.

Karşı yayılan iki lazer ışını, açısal hızı ölçülebilir müdahale kalıplarına çevirmek için interferometri ile ölçülen dönüşüm nedeniyle farklı faz kaymalarına maruz kalır..Sagnac etkisinin kuvveti optik fiber bobininin dönüş sayısı ile arttırılır.

Ürün Yapılandırması

Optik bileşenler:Işık kaynağı, çiftleyici, Y modülatörü, lif bobini, dedektör
Devre bileşenleri:İşlemci kartı, ışık kaynağı kartı, ön güçlendirici
Yapısal bileşenler:Vücut, kapak ve montaj donanımı

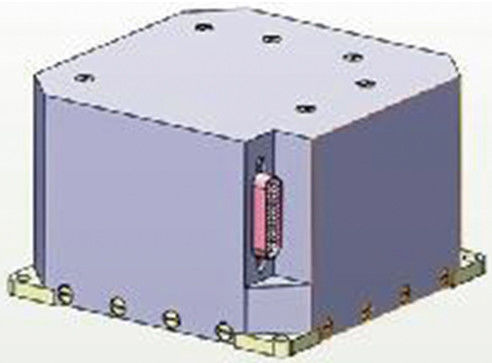

Fiziksel Özellikler

Boyutları:Φ ((79.5 ± 0.1) mm * (79.5 ± 0.1) mm * (49.8 ± 0.1) mm

Montaj Boyutu:(73.0 ± 0.1) mm * (73.0 ± 0.1) mm

Ağırlık:500g ± 30g

0.5 °/saat Sapma Sürüklenmesi ve Kompakt Tasarıma Sahip Yüksek Doğruluklu Üç Eksenli Fiber Optik Jiroskop 0

Performans Özellikleri

Parametreler	Spesifikasyon	Yorumlar
Aralık (°/s)	± 500
Ölçek faktörü doğrusal olmayanlık (ppm)	≤50	Sabit sıcaklık
Ölçek Faktörü Tekrarlanabilirliği (ppm)	≤ 100	Sabit sıcaklık
Başlama Zamanı (lar)	≤2
Bekleme süresi (ler)	≤30
Bias Drift (10s,1σ,°/h)	≤0.5	Sabit sıcaklık
Bias Drift Tekrarlanabilirliği (1σ,°/h)	≤0.5
Bias Drift (10s,1σ,°/h)	≤ 1	Tam sıcaklık
Rastgele yürüyüş (°/√h)	≤0.1
Giriş şaftının yanlış hizalandırma açısı (′)	≤20	Tam sıcaklık aralığı
Sınır (°/h)	≤0.5
Karar	≤0.5
Magnetik Duyarlılık (°/h/GS)	<0.5
Bant genişliği (Hz)	≥ 200	Tasarım güvencesi
Çıkış Gecikme Zamanı (μs)	≤ 1000

Elektriksel özellikler

Güç kaynağı:+5V ±5%

Ripple (RMS):≤ 50mV

Akım:>3.00A (başlangıç), >1.00A (iş)

Güç tüketimi:<5W (oda sıcaklığında çalışmak), <8W (tam sıcaklık), ≤10W (başlatmak)

Mekanik Arayüz

Güvenli montaj için montaj tarafında dört M3 vida.

Elektrikli Bağlantı Arayüzü

Model J30J-25ZKP3 Bağlantı çıkışı:

Seri numarası	Sinyal	İletişim numarası	Görev
1	+5V	1,2	Giroskop güç kaynağı
2	GND	3,15	Toprak
3	TX+	10,22	RS422 TX
4	TX-	11,23	RS422 TX
5	TR+	12,24	RS422 RX
6	TR-	13,25	RS422 RX

0.5 °/saat Sapma Sürüklenmesi ve Kompakt Tasarıma Sahip Yüksek Doğruluklu Üç Eksenli Fiber Optik Jiroskop 1

0.5 °/saat Sapma Sürüklenmesi ve Kompakt Tasarıma Sahip Yüksek Doğruluklu Üç Eksenli Fiber Optik Jiroskop 2

0.5 °/saat Sapma Sürüklenmesi ve Kompakt Tasarıma Sahip Yüksek Doğruluklu Üç Eksenli Fiber Optik Jiroskop 3
