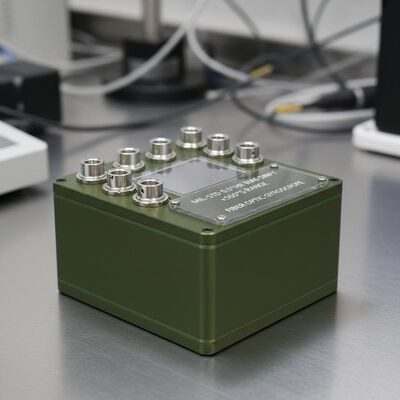

Kalite 0.5 °/saat Bias Drift Single Axis Gyro with ±500°/s Range Fiber Optic Gyroscope fabrika

0.5 °/saat Bias Drift Single Axis Gyro with ±500°/s Range Fiber Optic Gyroscope

Name: 0.5 °/saat Bias Drift Single Axis Gyro with ±500°/s Range Fiber Optic Gyroscope
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: XB120 / F50
Price: 10250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: Navioptics

Model Numarası: XB120 / F50

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir set

Tedarik Yeteneği: Ayda 30 set

Teslimat süresi: 15 gün

Standart Paketleme: karton kutu

Ürün Özetleri

0,5°/saat sapma sapması, ±500°/s aralığı ve 200 Hz bant genişliğine sahip F50 fiber optik jiroskop. Kompakt 50×50×35mm tasarım, -40°C'den 60°C'ye kadar çalışır. 5W'ın altında düşük güç tüketimiyle sertifikalı performans.

Ürün Özel Nitelikleri

Vurgulamak

0.5 ° / saat katı hal jiroskop

,

Tek Eksenli tekne jiroskop

,

Fiber Optik mems jiroskop

Görüntülemek:

320 x 240 piksel,8"TFT 800*600 PIX,3,5 TFT LCD,3,5 inç TFT ekran,3,5" TFT-LCD

Ürün Açıklaması

0.5 °/Hr Bias Drift Tek Eksenli Giroskop

Model XB120/F50 Yüksek Hassasiyetli Tek Eksenli Fiber Optik Giroskop

F50 tipi fiber optik jiroskop, Pekin Havacılık ve Astronavtik Üniversitesi Fotoelektrik Teknolojisi Enstitüsü tarafından üretilen düşük hassasiyetli tek eksenli fiber optik jiroskopdur.0 ile birlikte.5°/saat eğrilik sürükleme performansı.

Ana Performans Göstericileri

Parametreler	Spesifikasyon	Test koşulları
Bias Drift tam sıcaklık aralığında (-40 °C - 60 °C)	<0,5°/saat (1σ)	2 saat devamlı test, 10 saniye sorunsuz sonuç
Bias Drift Tam sıcaklık aralığında tekrarlanabilirlik (-40 °C - 60 °C)	<0,5°/saat (1σ)	Altı test verisinin hesaplama sonuçları
Rastgele yürüyüş	<0,05°/√hr
Ölçek Faktörü Tam sıcaklık aralığında doğrusal olmayanlık (-40 °C - 60 °C)	<200 ppm (1σ)
Ölçek Faktörü Tam sıcaklık aralığında tekrarlanabilirlik (-40 °C - 60 °C)	<200 ppm (1σ)	Üç test verisinin hesaplama sonuçları
Ölçülen açısal hız aralığı	±500°/s	İhtiyaca göre ayarlanabilir.
Bant genişliği	≥200Hz	İç kapalı döngü bant genişliği 2K'dan büyüktür ve çıkış verilerinin güncelleme hızı jiroskop bant genişliğini belirler
Çalışma sıcaklığı	-40°C ile 60°C arasında
Depolama sıcaklığı	-50°C -70°C
titreşim	4.2g, 20Hz-1000Hz	Sıfırlama frekansı rezonanssız titreşim

Mekanik Arayüz Tanımı

Boyutlar ve Ağırlıklar

Parametreler	Spesifikasyon
Çizelge boyutu	50mm * 50mm * 35mm
Ağırlık	≤ 120 g
Montaj deliği aralığı	41mm * 41mm
Montaj vidaları	φ3.4
Kurulum yüzeyi doğruluğu	Düzlük 0.01mm

Fiber Optic Gyroscope mechanical interface and dimensions diagram

Güç Gereksinimleri

XB120/F50 fiber optik jiroskopu +5V DC güç kaynağı ile çalıştırılır.

Parametreler	Spesifikasyon	Notlar
+5V güç kaynağı	5W	Maksimum itme akımı 2A'ya yakın.
-5V güç kaynağı	3W
Güç hassasiyeti	±5%
Güç dalgası	20mV Vpp
Oda sıcaklığında jiroskop güç tüketimi	<2W
Tam sıcaklık Giroskopun güç tüketimi	<5W	-40°C ile 60°C arasında

Arayüz Tanımı ve İletişim Protokolü

Jiroskopun dış arayüzü, çıkış hattı AF-250A-7*0'nun özelliklerini kabul eder.12, tek nokta ve tek çizgi, uzunluğu en az 150 mm, kurşun tanımı renk ile ayırt edilir.

Kablolama masası

Elektriksel özellikler	Kurşun rengi	Kurşun özellikleri
T+	yeşil	AF-250A-7*0.12
- Hayır.	mor	AF-250A-7*0.12
-5V	sarı	AF-250A-7*0.12
GND	Siyah	AF-250A-7*0.12
+5V	Kırmızı	AF-250A-7*0.12

Fiber Optic Gyroscope wiring diagram and interface configuration

Fiber Optic Gyroscope installation and mounting details

Fiber Optic Gyroscope technical specifications and performance data
