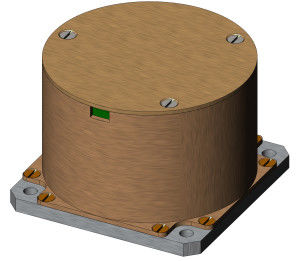

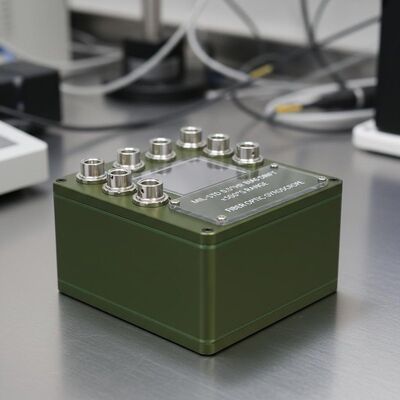

Kalite Askeri Sınıf 0,5 °/saat Bias Drift Tek Eksenli Giroskop ±500°/s Aralıklı Fiber Optik Giroskop Fabrika

Askeri Sınıf 0,5 °/saat Bias Drift Tek Eksenli Giroskop ±500°/s Aralıklı Fiber Optik Giroskop

Name: Askeri Sınıf 0,5 °/saat Bias Drift Tek Eksenli Giroskop ±500°/s Aralıklı Fiber Optik Giroskop
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: XB120 / F50
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: Navioptics

Model Numarası: XB120 / F50

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir set

Tedarik Yeteneği: Ayda 30 set

Teslimat süresi: 15 gün

Standart Paketleme: karton kutu

Ürün Özetleri

0,5°/saat sapma sapması, ±500°/s aralığı ve 200 Hz bant genişliğine sahip askeri sınıf F50 fiber optik jiroskop. Kompakt 50×50×35mm tasarım, -40°C'den 60°C'ye kadar çalışır. 5W'ın altında düşük güç tüketimiyle sertifikalı performans.

Ürün Özel Nitelikleri

Vurgulamak

0.5 ° / saat katı hal jiroskop

,

Tek Eksenli tekne jiroskop

,

Fiber Optik mems jiroskop

Görüntülemek:

320 x 240 piksel,8"TFT 800*600 PIX,3,5 TFT LCD,3,5 inç TFT ekran,3,5" TFT-LCD

Ürün Açıklaması

0.5°/Sa Tek Eksenli Jiroskop Sapma Sürüklenmesi

Model XB120/F50 Yüksek Hassasiyetli Tek Eksenli Fiber Optik Jiroskop

F50 tipi fiber optik jiroskop, Pekin Havacılık ve Uzay Üniversitesi Fotoelektrik Teknolojisi Enstitüsü tarafından üretilen, 0.5°/saat sapma sürüklenmesi performansına sahip tek eksenli düşük hassasiyetli askeri sınıf bir fiber optik jiroskopdur.

Ana Performans Göstergeleri

Parametre	Özellik	Test Koşulları
Tam sıcaklık aralığında sapma sürüklenmesi (-40°C ila 60°C)	<0.5°/saat (1σ)	2 saat sürekli test, 10 saniye yumuşatma sonucu
Tam sıcaklık aralığında sapma sürüklenmesi tekrarlanabilirliği (-40°C ila 60°C)	<0.5°/saat (1σ)	Altı test verisinin hesaplama sonuçları
Rastgele Yürüyüş	<0.05°/√sa
Tam sıcaklık aralığında ölçek faktörü doğrusal olmama durumu (-40°C ila 60°C)	<200ppm (1σ)
Tam sıcaklık aralığında ölçek faktörü tekrarlanabilirliği (-40°C ila 60°C)	<200ppm (1σ)	Üç test verisinin hesaplama sonuçları
Ölçülen açısal hız aralığı	±500°/s	İhtiyaca göre ayarlanabilir
Bant Genişliği	≥200Hz	Dahili kapalı döngü bant genişliği 2K'dan büyüktür ve çıkış verisinin güncelleme hızı jiroskopun bant genişliğini belirler
Çalışma sıcaklığı	-40°C ila 60°C
Depolama sıcaklığı	-50°C ila 70°C
Titreşim	4.2g, 20Hz-1000Hz	Rezonanssız Süpürme Frekanslı Titreşim

Mekanik Arayüz Tanımı

Boyutlar ve Ağırlıklar

Parametre	Özellik
Dış boyut	50mm * 50mm * 35mm
Ağırlık	≤120g
Montaj deliği aralığı	41mm * 41mm
Montaj vidaları	φ3.4
Kurulum Yüzeyi Doğruluğu	Düzlük 0.01mm

Askeri Sınıf 0,5 °/saat Bias Drift Tek Eksenli Giroskop ±500°/s Aralıklı Fiber Optik Giroskop 0

Güç Gereksinimleri

XB120/F50 fiber optik jiroskop +5V DC güç kaynağı ile çalışır.

Parametre	Özellik	Notlar
+5V güç kaynağı	5W	Maksimum darbe akımı 2A'ya yakındır
-5V güç kaynağı	3W
Güç hassasiyeti	±5%
Güç dalgalanması	20mV Vpp
Oda sıcaklığında jiroskop güç tüketimi	<2W
Jiroskopun Tam Sıcaklık Güç Tüketimi	<5W	-40°C ila 60°C

Arayüz Tanımı ve İletişim Protokolü

Jiroskopun harici arayüzü kablo çıkış modunu kullanır. Kablo çıkış hattının AF-250A-7*0.12 spesifikasyonu, tek nokta ve tek hat, uzunluğu en az 150 mm, kablo tanımı renkle ayırt edilir.

Kablolama Tablosu

Elektriksel özellikler	Kablo rengi	Kablo spesifikasyonu
T+	yeşil	AF-250A-7*0.12
T-	mor	AF-250A-7*0.12
-5V	sarı	AF-250A-7*0.12
GND	siyah	AF-250A-7*0.12
+5V	kırmızı	AF-250A-7*0.12

Askeri Sınıf 0,5 °/saat Bias Drift Tek Eksenli Giroskop ±500°/s Aralıklı Fiber Optik Giroskop 1

Askeri Sınıf 0,5 °/saat Bias Drift Tek Eksenli Giroskop ±500°/s Aralıklı Fiber Optik Giroskop 2

Askeri Sınıf 0,5 °/saat Bias Drift Tek Eksenli Giroskop ±500°/s Aralıklı Fiber Optik Giroskop 3
