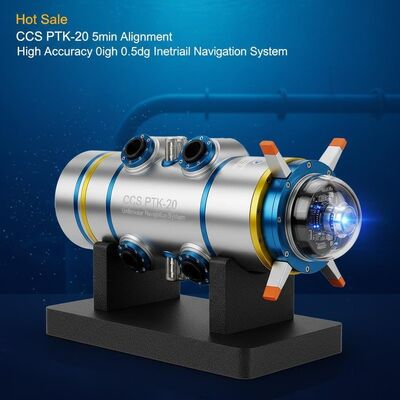

Kalite Sıcak Satış CCS PTK-20 5 dakikalık Hizalama Sualtı Boru hattı tespiti Yüksek hassasiyet 0.05 derece İnersiyonel Navigasyon Sistemi Fabrika

Sıcak Satış CCS PTK-20 5 dakikalık Hizalama Sualtı Boru hattı tespiti Yüksek hassasiyet 0.05 derece İnersiyonel Navigasyon Sistemi

Name: Sıcak Satış CCS PTK-20 5 dakikalık Hizalama Sualtı Boru hattı tespiti Yüksek hassasiyet 0.05 derece İnersiyonel Navigasyon Sistemi
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: PTK- 20
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: PTK- 20

Menşe Yeri: Qingdao

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir set

Tedarik Yeteneği: Ayda 30 set

Teslimat süresi: 15 gün

Ödeme Koşulları: T/T

Standart Paketleme: karton kutu

PTK-20.pdf

PDF

Ürün Özetleri

CCS PTK-20: 5 dakikalık hizalama, 0,05° tutum hassasiyeti ve -40°C ile 70°C arası çalışma için sağlam tasarıma sahip yüksek doğruluklu su altı boru hattı inceleme sistemi. Özelleştirilebilir FOG teknolojisi onarım maliyetlerini azaltır.

Ürün Özel Nitelikleri

Vurgulamak

5 dakika irs atalet referans sistemi

,

400deg / s atalet ölçüm sistemi

,

1km ins navigasyon sistemi

Hizalama:

5 dakika

Davranış:

0.05 derece,1σ

Başlık:

0.5 derece, 1σ

Depolamak:

≥32G

Okuma Hızı:

USB2.0, hız≥35Mb/s

Kesinlik:

1km~2km'de 1,8m~3,6m yardım

Hız:

±400 derece/sn

hızlanma:

±20g

Çalışma Sıcaklığı:

﹣40°C~70°C

Depolama Sıcaklığı:

﹣55°C~85°C

Titreşim:

0,04g²/hz@20~2000hz

Menşe Yeri:

30g@6ms, doğruluğu koruyun;50g@11ms, hayatta kalma

Boyut:

φ80×190mm

Güç kaynağı:

TC-1500C Köşe Kesme ve Katlama fonksiyonlu otomatik pencere yama makinesi

Ağırlık:

≤2,5 kg

Güç Tüketimi:

≤15W

Arayüz:

RS232, USB

Ürün Açıklaması

CCS PTK-20 Sualtı Boru hattı İnersyal Navigasyon Algılama Sistemi

Tanıtım

Bakım için düzenli boru hattı denetimi gereklidir ve deformasyon, korozyon veya sızıntı gibi hasarları tespit etmek için etkili araçlar gereklidir.PTK-20 İnersiyonel Ölçme Sistemi, denetim araçları için kesin konum belirleme sağlar., yüksek doğruluğu sayesinde onarım kapsamını ve maliyetlerini önemli ölçüde azaltıyor.

İnersiyonel Navigasyon Teknolojisi ve FOG teknolojisine dayanan PTK-20, üç fiber optik jiroskopu, üç esnek hızlandırıcı ve elektronik sinyal işleme cihazlarını entegre eder.Jiroskoplar tutumu ve yönü belirler., akselerometreler ise translasyonel hareketi ölçer.

Sistem, saatte 0,003 ila 0,5 derece arasında bir hassasiyet gösteren fiber optik jiroskoplara sahiptir.özelleştirilebilir doğruluk ve boyut seçenekleri ile.

Başvurular

Boru hattı denetimi
Kara Aracı Navigasyonu ve Kontrolü
Anten stabilizasyonu ve kontrolü
UAV Navigasyonu
Tavrı ve Başlık Referansı

Performans Özellikleri

Düzleştirme Zamanı	5 dakika.
Tutum Doğruluk	0.05°, 1σ
Yön Doğruluğu	0.5°, 1σ
Depolama Kapasitesi	≤32GB
Okumak Hızı	USB 2.0, ≥35 Mb/s
Konum Doğruluğu	1.8m ile 3.6m arasında 1km ile 2km arasında

Teknik özellikler

Hız aralığı	±400°/s
Hızlandırma aralığı	±20g
Çalışma sıcaklığı	-40°C - +70°C
Depolama sıcaklığı	-55°C ila +85°C
titreşim toleransı	0.04g2/Hz @ 2-2000Hz
Şok Toleransı	30g @ 6ms (doğruluk korunur) 50 g @ 11 ms (hayatta kalmak)
Boyutları	φ80 * 190 mm
Güç kaynağı	24VDC
Ağırlık	≤2,5 kg
Güç tüketimi	≤15W
Arayüzler	RS232, USB

Sıcak Satış CCS PTK-20 5 dakikalık Hizalama Sualtı Boru hattı tespiti Yüksek hassasiyet 0.05 derece İnersiyonel Navigasyon Sistemi 0
