Kalite Model FG-1200-A/B Yüksek Performanslı FOG İnersyal Navigasyon Sistemi, zengin bağlantılar ve kabul edilebilir girişler Fabrika

Model FG-1200-A/B Yüksek Performanslı FOG İnersyal Navigasyon Sistemi, zengin bağlantılar ve kabul edilebilir girişler

Name: Model FG-1200-A/B Yüksek Performanslı FOG İnersyal Navigasyon Sistemi, zengin bağlantılar ve kabul edilebilir girişler
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-1200-A / B
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: FG-1200-A / B

Menşe Yeri: Qingdao

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir set

Tedarik Yeteneği: Ayda 30 set

Teslimat süresi: 15 gün

Ödeme Koşulları: L/C,T/T

Standart Paketleme: karton kutu

FG-1200-AB.pdf

PDF

Ürün Özetleri

≤0,05° yön doğruluğu, GPS entegrasyonu ve zengin I/O bağlantılarıyla yüksek performanslı FOG INS. AHRS+INS'yi tek bir ünitede barındırır, askeri düzeyde dayanıklılığa sahiptir ve donanma gemilerini, ROV'leri ve İHA'ları destekler.

Ürün Özel Nitelikleri

Vurgulamak

5 cm atalet ölçüm birimi

,

5 cm atalet referans sistemi

,

5 cm atalet yönlendirme sistemi

Boş bırak:

A@B

Yardım Etmeden:

≤0,05 derece@≤0,02 derece

Yardım ile:

≤0,02 derece@≤0,01 derece

Yardımsız Atalet:

≤1nm/2saat@≤1nm/8saat

GPS'li:

≤2m@≤2m

Hız günlüğü:

≤1nm/4saat@≤1nm/12saat

Elektromanyetik Kayıt:

≤1,5 nm/4 saat@≤1,5 nm/12 saat

Kilometre sayacı:

≤0,5‰D@≤0,25‰D

Veri Kullanılabilirliği:

8 dakika@8 dakika

Tam Tutum:

25 dakika@25 dakika

Yükselme ve dalgalanma (RMS):

5 cm veya %5@2,5 cm veya %2,5

Ürün Açıklaması

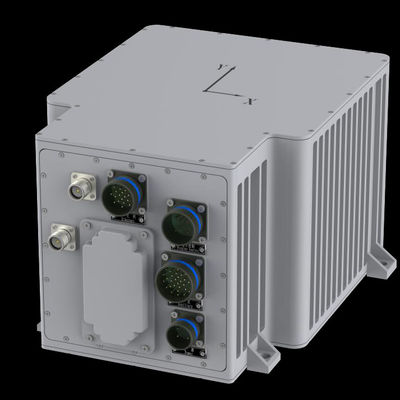

Model FG-1200-A/B Yüksek Performanslı FOG İnersyal Navigasyon Sistemi

FG-1200 Fiber Optic Inertial Navigation System, maliyet etkinliği ile yüksek performans sağlayan orta hassasiyetli bir eylemsizlik ölçüm birimidir.Modelle 120 interferometrik fiber optik jiroskop ve kuvars esnek hızlandırıcıları inersi sensörleri olarak kullanmak, bu sistem gerçek zamanlı, yüksek hassasiyetli üç boyutlu pozisyon açıları, taşıyıcı açısal hızları ve anlık yer değiştirme verilerini sağlar.

Sistem Genel Görünümü

Bu gelişmiş navigasyon sistemi gerçek kuzey yönü açısı, pitch açısı, yuvarlanma açısı, azimut hızı, yatay hız, dikey hız, kaldırma, dalgalanma ve salınım ölçümlerini sağlar.Ayrıca dış sensörlere ihtiyaç duymadan orta hassasiyetli konumlandırma bilgileri sunar.FG-1200, yüksek hassasiyetli hata kalibrasyonu ve kapsamlı sıcaklık telafi teknolojisi ile sistem doğruluğunu sağlar.titreşim modu optimizasyonu, mühürleme tasarımı ve sıkı üretim süreçleri, olağanüstü çevresel uyarlanabilirlik sağlar.

Temel Özellikler

Yüksek performanslı Fiber Optic Gyroscope (FOG)
Savaşta kanıtlanmış güvenilirlik
AHRS+INS tek birime entegre
Hareket ederken bozulma karşıtı kendi kendine hizalama
Zengin bağlantı seçenekleri: GPS / GNSS / Hız LOG DVL / USB
Esnek giriş kabulü
Yapılandırılabilir navigasyon modları: INS/Entegre Navigasyon
Tüm taşıyıcı türleriyle uyumludur

Başvurular

Donanma gemileri
ROV ve UAV sistemleri
Kara ordusunun hedefleme ve hedefleme
Çeşitli platform kurulumları

Teknik özellikler

Parametreler	FG1200-A	FG1200-B
Başlık (RMS) - Desteksiz	≤0.05°	≤0.01°
Başlık (RMS) - Destekle	≤0.02°	≤ 0,008°
Rol & Pitch - Yardımsız	≤0.05°	≤0.01°
Roll & Pitch - Yardıma	≤0.02°	≤ 0,008°
Durum (CEP) - Desteksiz İnersiyon	≤2nm/1 saat	≤1nm/1 saat
Konum (CEP) - GPS ile	≤2m	≤2m
Hız Kaydı	≤1nm/1 saat	≤2nm/4 saat
Elektromanyetik Kayıt	≤1,5nm/1 saat	≤3nm/4 saat
Odometer	≤ 0,5%0D	≤ 0,3%0D
Zaman belirleme - Veri kullanılabilirliği	10 dakika.	10 dakika.
Zaman Belirlemek - Tam Bir Tutum	30 dakika.	60 dakika.
Yükselme ve artış (RMS)	5cm veya % 5	2.5cm veya 2.5%

Elektriksel özellikler

Güç kaynağı: 24VDC (18-36VDC), <20W
Arayüz: RS422/232*8, Ethernet, CAN*2, PPS*2, nabız, maksimum çıkış 1000Hz

Fiziksel Özellikler

Boyut: 257*199*162mm (L*W*H)
Ağırlık: ≤7.2Kg

Ölçüm aralığı

Hız: ±200°/s
Hızlandırma: ±15g

Çevre Özellikleri

Çalışma sıcaklığı: -40°C - +60°C
Depolama sıcaklığı: -55°C - +80°C
Titreşim: 0.04g2/Hz @ 20-2000Hz
Çalışma koşullarında şok: 30g@ms

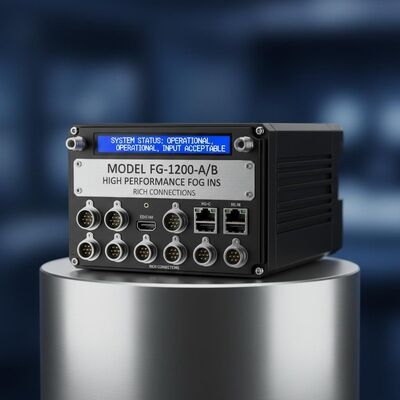

Model FG-1200-A/B Yüksek Performanslı FOG İnersyal Navigasyon Sistemi, zengin bağlantılar ve kabul edilebilir girişler 0
