Kalite Kontrol Sınıfı TDFG50S Hızlı Navigasyon için Yüksek Performanslı Kompakt Fiber Optik Giroskop Fabrika

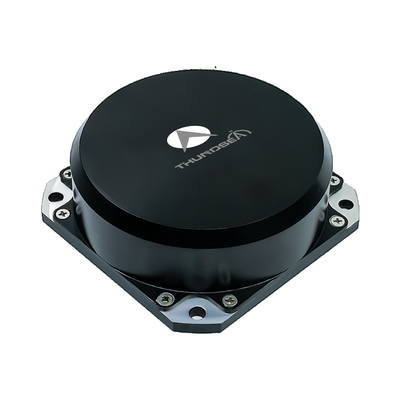

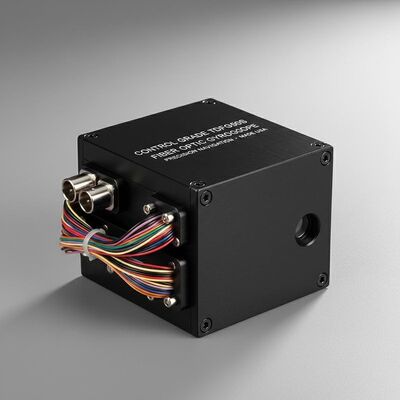

Kontrol Sınıfı TDFG50S Hızlı Navigasyon için Yüksek Performanslı Kompakt Fiber Optik Giroskop

Name: Kontrol Sınıfı TDFG50S Hızlı Navigasyon için Yüksek Performanslı Kompakt Fiber Optik Giroskop
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG50S
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDFG50S

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: ayda 30 set

Teslimat süresi: 15 GÜN

Standart Paketleme: Karton kutu

TDFG50S Control Grade Fiber Optic Gyroscope.pdf

PDF

Ürün Özetleri

Kontrol Sınıfı TDFG50S FOG: ±400°/s aralığı, <2°/sa sapma kararlılığı ve 0,03°/√sa ARW'ye sahip yüksek performanslı fiber optik jiroskop. Kompakt 50 mm tasarım, tamamen katı hal yapısı ve MIL-HDBK-217F güvenilirliği (>150 bin saat MTBF). Füze yönlendirme, stabilizasyon ve endüstriyel kontrol sistemleri için idealdir.

Ürün Özel Nitelikleri

Vurgulamak

Kontrol Derecesi Fiber Optik Giroskop

,

Yüksek Performanslı Fiber Optik Giroskop

Dinamik aralık:

≥±400°/s

Giderek önyargı:

＜ 2 °/s

Doğruluk （10 saniye）:

0.5 °/s ~ 0.2 °/s

ARW （Açısal rastgele yürüyüş:

＜ 0.03 °/√Hr, 1σ

Titreşim Taraması:

20~2000Hz,6.06g

Bant genişliği:

＞ 200hz

Ağırlık:

≤160g

Boyutlar:

50mm × 50mm × 30mm

Ürün Açıklaması

Kontrol Derecesi TDFG50S Fiber Optic Giroskop

TDFG50S Fiber Optic Gyroscope, gelişmiş tamamen dijital kapalı döngü algılama teknolojisini kullanan yüksek performanslı bir açısal hız sensörüdür.Bu kontrol düzeyinde enstrüman, seri arayüz yoluyla gerçek zamanlı açısal hız verilerini 4kHz'den fazla hızlarda sağlar..

Ürün Genel Görünümü

Optik Sagnac etkisine dayanarak, bu fiber optik jiroskop serisi tek eksenli, çift eksenli ve üç eksenli konfigürasyonları içerir.Çok eksenli varyantlar, birden fazla ortogonal eksen boyunca açısal hızı eşzamanlı olarak tespit etmek için ortak ışık kaynağı ve çözücü devre teknolojisini kullanır.

Başvurular

Kılavuzlu silahlarda, tavır kontrol platformlarında, torpidolarda, taktik füzelerde ve hassas hareket algılama gerektiren orta ve yüksek kaliteli endüstriyel ekipmanlarda stabilizasyon ve kontrol sistemleri için idealdir..

Temel Özellikler

Küçük ayak izi ve hafif yapı ile kompakt tasarım
Daha fazla güvenilirlik için hareketli parçaları olmayan tüm katı durum mimarisi
Pürüzsüz bilgisayar entegrasyonu için dijital çıkışla anlık açma yeteneği
Düşük gürültülü çalışma ve minimum güç tüketimi
Uzatılmış kullanım ömrü ile maliyetli bir çözüm

Teknik özellikler

Performans Parametresi	Spesifikasyon
Dinamik Aralık	≥±400°/s
Yürüyüşteki önyargılar	< 2°/h
Doğruluk (10 saniye)	0.5°/h ~ 0.2°/h
Köşe Rastgele Yürüyüş (ARW)	<0,03°/√hr, 1σ
Titreme Taraması	20~2000Hz, 6.06g
Bant genişliği	> 200Hz
Zamanı Aç	10'lar
Çıkış Sinyalı Biçimi	RS-422
Çıkış sinyali güncelleme hızı	500Hz ~ 4000Hz
Çıktı sinyali Baud oranı	115200bps ~ 921600bps
Çalışma sıcaklığı	-40°C ~ +70°C
Depolama sıcaklığı	-55°C ~ +85°C
Güç kaynağı	5V
Bağlantı	J30J-15TJL
Güç tüketimi	≤3W
MTBF (MIL-HDBK-217-F)	> 150.000 saat
Ağırlık	≤ 160 g
Boyutları	50mm * 50mm * 30mm

Etiketler

3 eksen inersyal jiroskop

Dijital tek eksenli jiroskop

optik jiroskop
