Kontrol Sınıfı TDFG70S, hassas navigasyon için kompakt yüksek hassasiyetli Fiber Optic Gyroscope (FOG)

Name: Kontrol Sınıfı TDFG70S, hassas navigasyon için kompakt yüksek hassasiyetli Fiber Optic Gyroscope (FOG)
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70'ler
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDFG70'ler

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: ayda 30 set

Teslimat süresi: 15 GÜN

Standart Paketleme: Karton kutu

TDFG70S Control Grade Fiber Optic Gyroscope.pdf

PDF

Ürün Özetleri

Kontrol Sınıfı TDFG70S Fiber Optic Giroskop Kompakt Ürün Genel Görünümü TDFG70S Fiber Optic Gyroscope, optik sistemlerde Sagnac etkisi üzerinde çalışan gelişmiş bir açısal hız algılama cihazıdır.,Yüksek hızlı seri arayüzler aracılığıyla hareketli platformların gerçek zamanlı açısal hız ölçümlerini, ...

Ürün Özel Nitelikleri

Vurgulamak

Kompakt Fiber Optik Giroskop

,

Kontrol Derecesi Fiber Optik Giroskop

Dinamik aralık:

≥±400°/s

Giderek önyargı:

＜ 1 °/s

Doğruluk （10 saniye）:

0.05 °/s ~ 0.03 °/s

ARW （Açısal rastgele yürüyüş:

＜ 0.005 °/√Hr, 1σ

Titreşim Taraması:

20~2000Hz,6.06g

Bant genişliği:

＞ 200hz

Ağırlık:

≤300g

Boyutlar:

70mm × 70mm × 30mm

Ürün Açıklaması

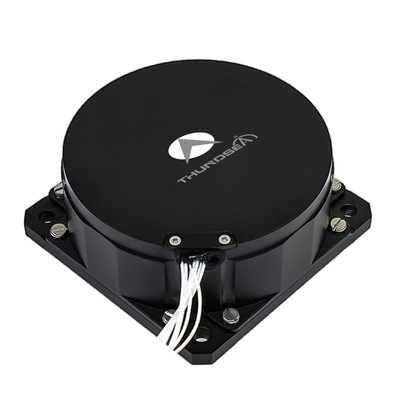

Kontrol Sınıfı TDFG70S Fiber Optic Giroskop Kompakt

Ürün Genel Görünümü

TDFG70S Fiber Optic Gyroscope, optik sistemlerde Sagnac etkisi üzerinde çalışan gelişmiş bir açısal hız algılama cihazıdır.,Yüksek hızlı seri arayüzler aracılığıyla hareketli platformların gerçek zamanlı açısal hız ölçümlerini, 4 kHz'den fazla örnekleme hızları ile sağlar.

Yapılandırmalar ve yetenekler

Tek eksenli, çift eksenli ve üç eksenli konfigürasyonlarda mevcut olan bu ürün hattı, kapsamlı dinamik hareket analizi için çok eksenli senkronizasyonu sağlar.Çift ve üç eksenli varyantlar, ortak optik bileşenler ve elektronik işlem üniteleri içeren entegre tasarımlar sayesinde eşzamanlı ortogonal-eksenli algılama sağlar, tüm eksenler boyunca doğru ölçüm tutarlılığını sağlar.

Başvurular

Yönlendirilmiş silahlar, taktiksel füzeler, torpidolar, tavır kontrol sistemleri ve hassas hareket algılama gerektiren orta ve yüksek kaliteli endüstriyel ekipmanlar için ideal.

Ana Özellikler

Hareketli parçaları olmayan tamamen katı durumlu tasarım
Bilgisayar entegrasyonunu kolaylaştırmak için dijital çıkışla anlık açma yeteneği
Kompakt boyut, hafif yapı ve esnek tasarım seçenekleri
Düşük gürültü, düşük güç tüketimi ve uygun maliyetli işletme
Yüksek güvenilirlik ve uzatılmış kullanım ömrü

Teknik özellikler

Performans Parametresi	Spesifikasyon
Dinamik Aralık	≥±400°/s
Yürüyüşteki önyargılar	<1°/h
Doğruluk (10 saniye)	0.05°/h ~ 0.03°/h
Çemberli rastgele yürüyüş (1σ)	<0,005°/√hr
Titreme Taraması	20~2000Hz, 6.06g
Bant genişliği	> 200Hz
Zamanı Aç	10'lar
Çıkış Sinyalı Biçimi	RS-422
Çıkış sinyali güncelleme hızı	500Hz ~ 4000Hz
Çıktı sinyali Baud oranı	115200bps ~ 921600bps
Çalışma sıcaklığı	-40°C ~ +70°C
Depolama sıcaklığı	-55°C ~ +85°C
Güç kaynağı	5V
Bağlantı	J30J-15TJL
Güç tüketimi	≤3W
MTBF (MIL-HDBK-217-F başına)	> 150.000 saat
Ağırlık	≤ 300 g
Boyutları	70mm * 70mm * 30mm
