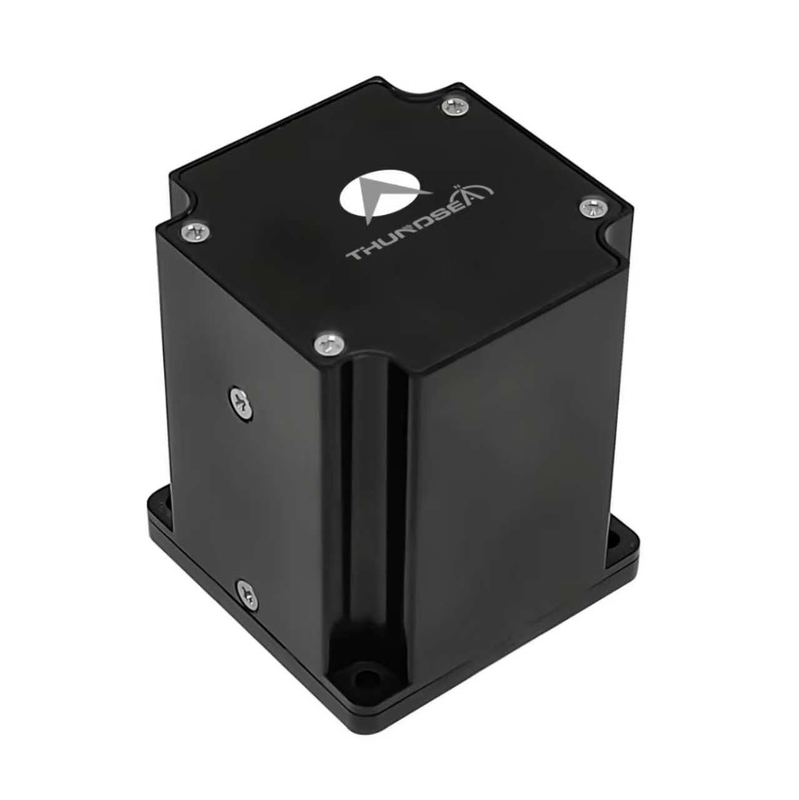

Titreme Tarama Yüksek Bant Genişliği Kompakt Tasarım Kontrolü Derecesi Fiber Optic Giroskop TDFG60D

Name: Titreme Tarama Yüksek Bant Genişliği Kompakt Tasarım Kontrolü Derecesi Fiber Optic Giroskop TDFG60D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG60D
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDFG60D

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: ayda 30 set

Teslimat süresi: 15 GÜN

Standart Paketleme: Karton kutu

TDFG60D Control Grade Fiber Optic Gyroscope.pdf

PDF

Ürün Özetleri

Titreme Tarama Kontrol Derecesi Fiber Optic Giroskop TDFG60D Kontrol Sınıfı TDFG60D Fiber Optic Giroskop Tanıtım Fiber optik jiroskop, yüksek performanslı tamamen dijital kapalı döngü algılama teknolojisini kullanan optik Sagnac etkisine dayalı bir açısal hız sensörüdür.Bir seri portu aracılığıyla ...

Ürün Özel Nitelikleri

Vurgulamak

Kontrol Derecesi Fiber Optik Giroskop

,

Titreme Tarama Fiber Optik Giroskopu

Dinamik aralık:

≥±400°/s

Giderek önyargı:

＜ 2 °/s

Doğruluk （10 saniye）:

1 °/s ~ 0.5 °/s

ARW （Açısal rastgele yürüyüş:

＜ 0.04 °/√Hr, 1σ

Titreşim Taraması:

20~2000Hz,6.06g

Bant genişliği:

＞ 200hz

Ağırlık:

≤260g

Boyutlar:

60mm × 68mm × 47mm

Ürün Açıklaması

Titreme Tarama Kontrol Derecesi Fiber Optic Giroskop TDFG60D

Kontrol Sınıfı TDFG60D Fiber Optic Giroskop

Tanıtım

Fiber optik jiroskop, yüksek performanslı tamamen dijital kapalı döngü algılama teknolojisini kullanan optik Sagnac etkisine dayalı bir açısal hız sensörüdür.Bir seri portu aracılığıyla gerçek zamanlı olarak 4KHz'den fazla taşıyıcı açı hızı bilgisi verir.Bu ürün serisi tek eksel, çift eksel ve üç eksel konfigürasyonları içerir.Çift eksenli ve üç eksenli modellerle, ortak ışık kaynağı ve çözücü devre teknolojisi aracılığıyla birden fazla ortogonal eksen boyunca açısal hız bilgisini senkronize tespit edebilen.

Başvurular

Bu gelişmiş algılama teknolojisi, yönlendirilmiş mühimmatlarda, torpido navigasyon platformlarında, füze yönlendirme mimarilerinde hassas dengeleme sistemleri için tasarlanmıştır.ve havacılık pozisyon kontrol mekanizmalarıAyrıca endüstriyel otomasyon ve robotik sistemlerinde yüksek hassasiyetli hareket ölçüm gereksinimlerine hizmet eder.

Ana Özellikler

Hareketli parçaları olmayan tamamen katı durumlu tasarım
Bilgisayar entegrasyonunu kolaylaştırmak için dijital çıkışla anlık açma yeteneği
Düşük gürültü, düşük güç tüketimi ve uygun maliyetli işletme
Kompakt boyut, hafif yapı ve esnek tasarım seçenekleri
Yüksek güvenilirlik ve uzatılmış kullanım ömrü

Teknik özellikler

Performans Parametresi	Spesifikasyon
Dinamik Aralık	≥±400°/s
Yürüyüşteki önyargılar	< 2°/h
Doğruluk (10 saniye)	1°/h~0.5°/h
Köşe Rastgele Yürüyüş (ARW)	<0,04°/√hr, 1σ
Titreme Taraması	20~2000Hz, 6.06g
Bant genişliği	> 200Hz
Zamanı Aç	10'lar
Çıkış Sinyalı Biçimi	RS-422
Çıkış sinyali güncelleme hızı	500 Hz~4000 Hz
Çıktı sinyali Baud oranı	230400bps~921600bps
Çalışma sıcaklığı	-40°C ~ +70°C
Depolama sıcaklığı	-55°C ~ +85°C
Güç kaynağı	5V
Bağlantı	J30J-9ZKP
Güç tüketimi	≤5W
MTBF (MIL-HDBK-217-F başına)	>120000 saat
Ağırlık	≤260g
Boyutları	60mm68mm47mm
