Kontrol Sınıfı TDFG70T Fiber Optic Gyroscope ≥±400°/s Dinamik Aralık, 0.5°/h~0.2°/h Doğruluk ve ≤500g Ağırlık

Name: Kontrol Sınıfı TDFG70T Fiber Optic Gyroscope ≥±400°/s Dinamik Aralık, 0.5°/h~0.2°/h Doğruluk ve ≤500g Ağırlık
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70T
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDFG70T

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: ayda 30 set

Teslimat süresi: 15 GÜN

Standart Paketleme: Karton kutu

TDFG70T Control Grade Fiber Optic Gyroscope.pdf

PDF

Ürün Özetleri

Kontrol Derecesi TDFG70T Fiber Optic Giroskop TDFG70T Fiber Optic Gyroscope, tamamen dijital kapalı döngü mimarisine sahip Sagnac optik etkisini kullanan gelişmiş bir açısal hız sensörüdür.Bu yüksek performanslı jiroskop, seri iletişim yoluyla 4 kHz'yi aşan örnekleme hızlarında gerçek zamanlı açısal ...

Ürün Özel Nitelikleri

Vurgulamak

Kontrol Derecesi Fiber Optik Giroskop

,

Kesin Ölçümler Optik Fiber Giroskopu

Dinamik aralık:

≥±400°/s

Doğruluk （10 saniye）:

0.5 °/s ~ 0.2 °/s

Giderek önyargı:

＜ 1 °/s

Titreşim Taraması:

20~2000Hz,6.06g

ARW （Açısal rastgele yürüyüş:

＜ 0.02 °/√Hr, 1σ

Bant genişliği:

＞ 200hz

Ağırlık:

≤500g

Boyutlar:

70mm × 70mm × 53mm

Ürün Açıklaması

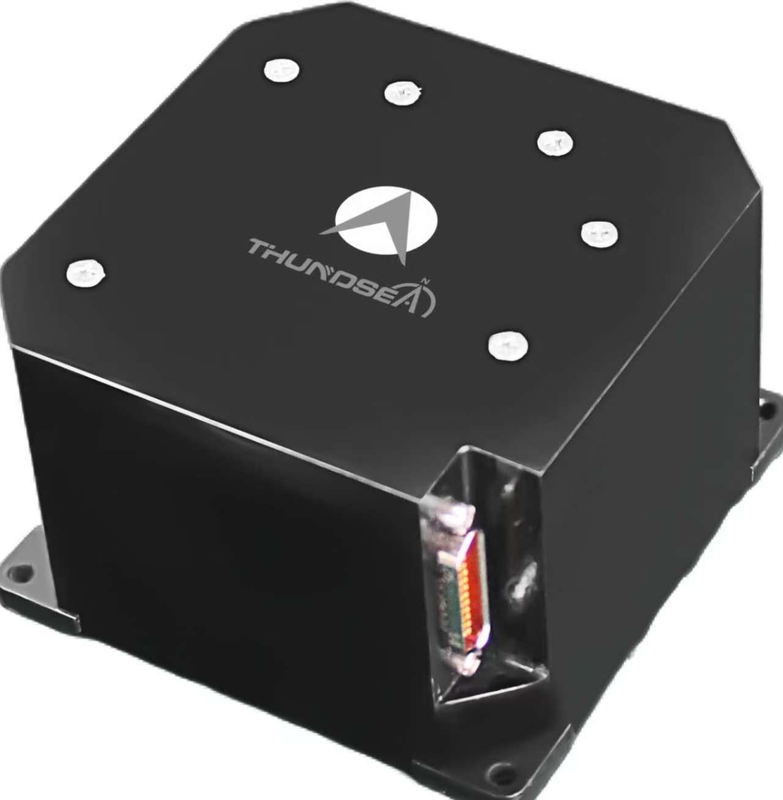

Kontrol Derecesi TDFG70T Fiber Optic Giroskop

TDFG70T Fiber Optic Gyroscope, tamamen dijital kapalı döngü mimarisine sahip Sagnac optik etkisini kullanan gelişmiş bir açısal hız sensörüdür.Bu yüksek performanslı jiroskop, seri iletişim yoluyla 4 kHz'yi aşan örnekleme hızlarında gerçek zamanlı açısal hız ölçümleri sağlar.

Ürün Yapılandırmaları

Tek eksenli, çift eksenli ve üç eksenli konfigürasyonlarda mevcuttur. Çok eksenli üniteler ortogonal eksenler boyunca eşzamanlı ölçüm için ortak ışık kaynaklarına ve sinyal işleme devrelerine sahiptir.Yüksek dinamik uygulamalar için senkronize hareket takipini sağlamak.

Başvurular

Kılavuzlu silahlarda, tavır kontrol platformlarında, torpidolarda, taktik füzelerde ve hassas hareket algılama gerektiren orta ve yüksek kaliteli endüstriyel ekipmanlarda stabilizasyon ve kontrol sistemleri için idealdir..

Ana Özellikler

Düşük gürültü, düşük güç tüketimi ve uygun maliyetli işletme
Bilgisayar entegrasyonu için dijital çıkışla anlık açma yeteneği
Daha fazla güvenilirlik için hareketli parçalar olmadan tamamen katı durumlu tasarım
Kompakt boyut, hafif yapı ve esnek tasarım seçenekleri
Yüksek güvenilirlik ve uzatılmış kullanım ömrü

Teknik özellikler

Performans Parametresi	Spesifikasyon
Dinamik Aralık	≥±400°/s
Yürüyüşteki önyargılar	<1°/h
Doğruluk (10 saniye)	0.5°/h ~ 0.2°/h
Köşe Rastgele Yürüyüş (ARW)	<0,02°/√hr, 1σ
Titreme Taraması	20~2000Hz, 6.06g
Bant genişliği	> 200Hz
Zamanı Aç	10'lar
Çıkış Sinyalı Biçimi	RS-422
Çıkış sinyali güncelleme hızı	500Hz ~ 2000Hz
Çıktı sinyali Baud oranı	230400bps ~ 921600bps
Çalışma sıcaklığı	-40°C ~ +70°C
Depolama sıcaklığı	-55°C ~ +85°C
Güç kaynağı	5V
Bağlantı	J30J-9ZKP
Güç tüketimi	≤5W
MTBF (MIL-HDBK-217-F başına)	>100.000 saat
Ağırlık	≤ 500 g
Boyutları	70mm * 70mm * 53mm
