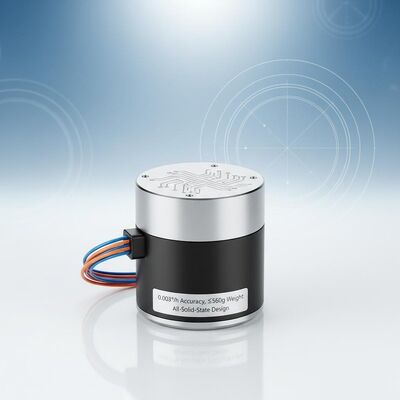

Kalite Navigasyon Derecesi Fiber Optic Giroskop 0.003°/h Doğruluk, ≤560g Ağırlık ve Tüm Katı Hal Tasarımı Fabrika

Navigasyon Derecesi Fiber Optic Giroskop 0.003°/h Doğruluk, ≤560g Ağırlık ve Tüm Katı Hal Tasarımı

Name: Navigasyon Derecesi Fiber Optic Giroskop 0.003°/h Doğruluk, ≤560g Ağırlık ve Tüm Katı Hal Tasarımı
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG98S
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDFG98S

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: ayda 30 set

Teslimat süresi: 15 GÜN

Standart Paketleme: Karton kutu

TDFG98S Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Ürün Özetleri

Navigasyon sınıfı TDFG98S FOG, yüksek güvenilirlikle olağanüstü doğruluk (0,003°/saat) sunar. Tamamen katı hal tasarımı, 30 saniyede hızlı başlatma ve zorlu ortamlarda (-40°C ila +70°C) sağlam performans sunar. Havacılık, savunma ve endüstriyel uygulamalarda hassas navigasyon için idealdir.

Ürün Özel Nitelikleri

Vurgulamak

Yüksek hassasiyetli fiber optik gyros

,

Navigasyon Derecesi Fiber Optic Giroskop

,

Yüksek hassasiyetli fiber optik jiroskop

Dinamik aralık:

≥±400°/s

Giderek önyargı:

＜ 1 °/s

Doğruluk （100 saniye）:

0.01 °/s ~ 0.003 °/s

ARW （Açısal rastgele yürüyüş:

＜ 0.0015 °/√Hr, 1σ

Titreşim Taraması:

20~500Hz,5.3g

Bant genişliği:

＞ 200hz

Ağırlık:

≤560g

Boyutlar:

98mm × 98mm × 35mm

Ürün Açıklaması

Navigasyon Derecesi TDFG98S Fiber Optic Giroskop

TDFG98S Fiber Optic Gyroscope, optik Sagnac etkisiyle çalışan yüksek hassasiyetli bir açısal hız sensörüdür.Seri iletişim yoluyla gerçek zamanlı açısal hız verilerini sağlar.Bu navigasyon derecesi FOG, inersiyel navigasyon sistemlerinde çekirdek algılama birimi olarak hizmet eder ve inersiyel alana göre üç ortogonal yönde açı hızının kesin ölçümünü sağlar.

Başvurular

Yönlendirilmiş silahlar, uçaklar, araçlar, gemiler, dalgıçlar, yörüngel algılama sistemleri de dahil olmak üzere çoklu platformlardaki geçici navigasyon ve pozisyon referans ekipmanları için idealdir.ve orta ve yüksek endüstriyel uygulamalar.

Temel Özellikler

Üstün kararlılık ve esnek tasarım seçenekleriyle yüksek hassasiyet
Hareketli parçaları olmayan tamamen katı durumlu yapılar
Kesintisiz entegrasyon için dijital çıkışlarla hızlı başlatma yeteneği
Düşük gürültülü çalışma ve minimum güç tüketimi
Yüksek güvenilirlik ve uzun ömürlü maliyetli bir çözüm

Teknik özellikler

Parametreler	Spesifikasyon
Dinamik Aralık	≥±400°/s
Yürüyüşteki önyargılar	<1°/h
Doğruluk (100 saniye)	0.01°/h ~ 0.003°/h
Köşe Rastgele Yürüyüş (ARW)	<0,0015°/√hr, 1σ
Titreme Taraması	20~500Hz, 5.3g
Bant genişliği	> 200Hz
Zamanı Aç	30'lar.
Çıkış Sinyalı Biçimi	RS-422
Çıkış sinyali güncelleme hızı	500Hz ~ 4000Hz
Çıktı sinyali Baud oranı	115200bps ~ 921600bps
Çalışma sıcaklığı	-40°C ~ +70°C
Depolama sıcaklığı	-55°C ~ +85°C
Güç kaynağı	5V
Bağlantı (9 pin)	J30JZ/XN9TJCAL01
Güç tüketimi	≤3W
MTBF (MIL-HDBK-217-F başına)	> 150.000 saat
Ağırlık	≤560 g
Boyutları	98mm * 98mm * 35mm

İnşa edilmiş Öz Test:Kapsamlı kendi kendine teşhis yetenekleri operasyonel güvenilirliği ve sistem bütünlüğünü sağlar.
