Kalite İnersyal navigasyon sistemleri için navigasyon derecesi yüksek hassasiyetli kompakt tasarımlı fiber optik jiroskop Fabrika

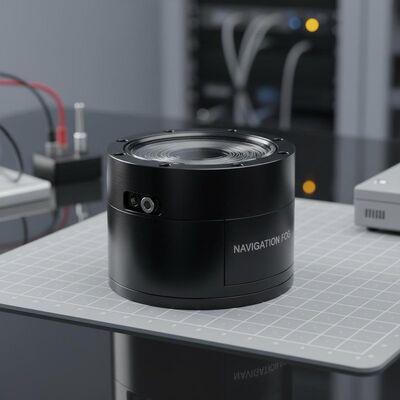

İnersyal navigasyon sistemleri için navigasyon derecesi yüksek hassasiyetli kompakt tasarımlı fiber optik jiroskop

Name: İnersyal navigasyon sistemleri için navigasyon derecesi yüksek hassasiyetli kompakt tasarımlı fiber optik jiroskop
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70'ler
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDFG70'ler

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: ayda 30 set

Teslimat süresi: 15 GÜN

Standart Paketleme: Karton kutu

TDFG70S Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Ürün Özetleri

Navigasyon sınıfı TDFG70S FOG, yüksek hassasiyet (0,01°/saat doğruluk), kompakt tasarım (70×70×32 mm) ve MIL-HDBK-217F güvenilirliği (>150 bin saat MTBF) ile sağlam performans sunar. Havacılık, denizcilik ve endüstriyel otomasyon için idealdir.

Ürün Özel Nitelikleri

Vurgulamak

sis lif optik jiroskopu

,

Denizcilik düzeyinde sisli fiber optik jiroskop

Dinamik aralık:

≥±400°/s

Giderek önyargı:

＜ 1 °/s

Doğruluk （100 saniye）:

0.03 °/s ~ 0.01 °/s

ARW （Açısal rastgele yürüyüş:

＜ 0.005 °/√Hr, 1σ

Titreşim Taraması:

20~2000Hz,6.06g

Bant genişliği:

＞ 200hz

Ağırlık:

≤300g

Boyutlar:

70mm×70mm×32mm

Ürün Açıklaması

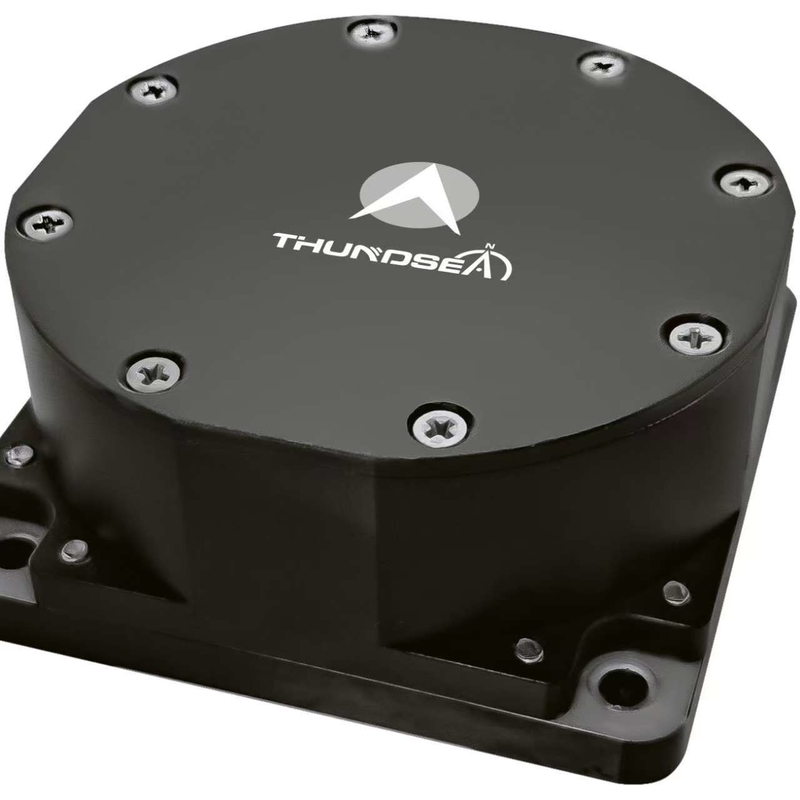

Denizcilik derecesi sisli fiber optik jiroskop TDFG70S

Ürün Genel Görünümü

TDFG70S Fiber Optic Gyroscope, optik Sagnac etkisi teknolojisini kullanan yüksek performanslı bir açısal hız sensörüdür.Serili port çıkışı yoluyla gerçek zamanlı taşıyıcı açısal hız verileri sağlarÜç tek eksenli birim veya üç eksenli entegre konfigürasyon olarak mevcuttur. İnersiyonel navigasyon sistemleri için çekirdek sensör olarak hizmet eder.

Başvurular

Yönlendirilmiş mühimmat, havacılık araçları, kara taşıma sistemleri dahil olmak üzere çeşitli uygulamalarda inersiyal navigasyon sistemlerine ve pozisyon referans platformlarına entegre edilmesi için tasarlanmıştır.Deniz gemileri, denizaltı araçları, yörüngede algılama ekipmanları ve orta ve yüksek düzey endüstriyel otomasyon çözümleri.

Ana Özellikler

Hareketli parçaları olmayan tamamen katı durumlu tasarım
Üstün kararlılık ve esnek tasarım seçenekleriyle yüksek hassasiyet
Entegre edilmesini kolaylaştırmak için dijital çıkışlarla son derece kısa başlangıç süreleri
Yüksek güvenilirlik ve uzatılmış kullanım ömrü
Düşük gürültü, düşük güç tüketimi ve uygun maliyetli işletme

Teknik özellikler

Parametreler	Spesifikasyon
Dinamik Aralık	≥±400°/s
Yürüyüşteki önyargılar	<1°/h
Doğruluk (100 saniye)	0.03°/h~0.01°/h
Köşe Rastgele Yürüyüş (ARW)	<0,005°/√hr, 1σ
Titreme Taraması	20~2000Hz, 6.06g
Bant genişliği	> 200Hz
Zamanı Aç	30'lar.
Çıkış Sinyalı Biçimi	RS-422
Çıkış sinyali güncelleme hızı	500 Hz~4000 Hz
Çıktı sinyali Baud oranı	115200bps~921600bps
Çalışma sıcaklığı	-40°C ~ +70°C
Depolama sıcaklığı	-55°C ~ +85°C
Güç kaynağı	5V
Bağlantı (9 pin)	J30JZ/XN9TJCAL01
Güç tüketimi	≤3W
MTBF (MIL-HDBK-217-F başına)	> 150.000 saat
Ağırlık	≤ 300 g
Boyutları	70mm70mm32mm
