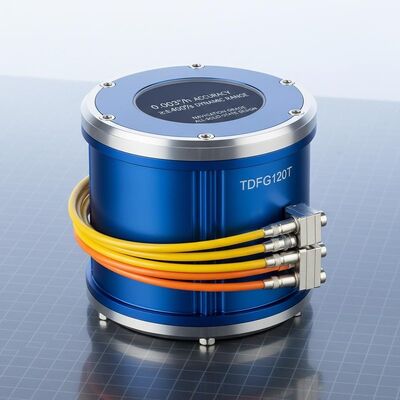

Kalite Navigasyon Sınıfı TDFG120T Fiber Optic Giroskop, 0.003°/h Doğruluk ve ≥±400°/s Dinamik Aralık Fabrika

Navigasyon Sınıfı TDFG120T Fiber Optic Giroskop, 0.003°/h Doğruluk ve ≥±400°/s Dinamik Aralık

Name: Navigasyon Sınıfı TDFG120T Fiber Optic Giroskop, 0.003°/h Doğruluk ve ≥±400°/s Dinamik Aralık
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG120T
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDFG120T

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: ayda 30 set

Teslimat süresi: 15 GÜN

Standart Paketleme: Karton kutu

TDFG120T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Ürün Özetleri

0,003°/saat doğruluk, ±400°/s aralık ve MIL-HDBK-217-F güvenilirliği ile navigasyon sınıfı TDFG120T FOG. Tamamen katı hal tasarımı, aşırı ortamlarda (-40°C ila +70°C) anında başlatma, düşük güç tüketimi ve sağlam performans sağlar.

Ürün Özel Nitelikleri

Vurgulamak

Gelişmiş sis lif optik jiroskopu

,

Gelişmiş Navigasyon Fiber Optic Giroskopu

,

Yüksek hassasiyetli fiber optik jiroskop

Dinamik aralık:

≥±400°/s

Giderek önyargı:

＜ 1 °/s

Doğruluk （100 saniye）:

0.003 °/s ~ 0.001 °/s

ARW （Açısal rastgele yürüyüş:

＜ 0.0006 °/√Hr, 1σ

Titreşim Taraması:

20~500Hz,3.2g

Bant genişliği:

＞ 200hz

Ağırlık:

400G QSFP-DD SR4

Boyutlar:

60mm×60mm×28mm

Ürün Açıklaması

Gelişmiş Navigasyon Derecesi TDFG120T Fiber Optic Giroskopu

Zorlu navigasyon uygulamaları için 0.003°/saat doğruluğu ile yüksek hassasiyetli fiber optik jiroskop

Ürün Genel Görünümü

TDFG120T Fiber Optic Gyroscope, optik Sagnac etkisi üzerinde çalışır ve yüksek performanslı tamamen dijital kapalı döngü algılama teknolojisine sahiptir. It outputs real-time angular velocity data through serial communication and serves as the core sensing unit for inertial navigation systems in either three orthogonal single-axis configurations or integrated three-axis arrangements.

Başvurular

Yönlendirilmiş mühimmatlar, uçaklar, kara araçları, deniz gemileri/denizaltılar, yörüngel algılama platformları dahil olmak üzere çoklu alanlarda inersiyal navigasyon ve pozisyon referans sistemleri için uygundur.ve orta ve yüksek endüstriyel uygulamalar.

Temel Özellikler

Hareketli parçaları olmayan tamamen katı durumlu tasarım
Dijital çıkışlarla son derece kısa başlatma süreleri
Üstün kararlılık ve esnek tasarımla yüksek hassasiyet
Yüksek güvenilirlik ve uzun kullanım ömrü
Düşük gürültü, düşük güç tüketimi ve uygun maliyetli işletme

Teknik özellikler

Dinamik Aralık	≥±400°/s
Yürüyüşteki önyargılar	<1°/h
Doğruluk (100 saniye)	0.003°/h ~ 0.001°/h
Köşe Rastgele Yürüyüş (ARW)	<0.0006°/√hr, 1σ
Titreme Taraması	20~500Hz, 3.2g
Bant genişliği	> 200Hz
Zamanı Aç	30'lar.
Çıkış Sinyalı Biçimi	RS-422
Çıkış sinyali güncelleme hızı	500Hz ~ 4000Hz
Çıktı sinyali Baud oranı	115200bps ~ 921600bps
Çalışma sıcaklığı	-40°C ~ +70°C
Depolama sıcaklığı	-55°C ~ +85°C
Güç kaynağı	5V
Bağlantı (9 pin)	J30JZ/XN9TJCAL01
Güç tüketimi	≤4.5W
MTBF (MIL-HDBK-217-F başına)	>100.000 saat
Ağırlık	≤ 1500 g
Boyutları	Φ117mm24mm 60mm60mm*28mm

Bu navigasyon düzeyinde fiber optik jiroskop, havacılık, savunma ve endüstriyel sektörlerdeki en zorlu inersiyel ölçüm uygulamaları için olağanüstü hassasiyet ve güvenilirlik sağlar.
