Kalite 0.003°/h Doğruluk, ±400°/s Dinamik Aralık ve Tüm Katı Durum Tasarımı ile Hassas Navigasyon Derecesi Fiber Optik Giroskop Fabrika

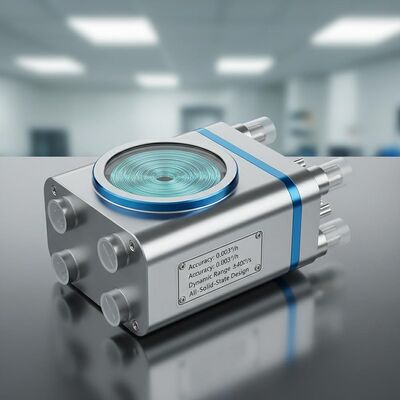

0.003°/h Doğruluk, ±400°/s Dinamik Aralık ve Tüm Katı Durum Tasarımı ile Hassas Navigasyon Derecesi Fiber Optik Giroskop

Name: 0.003°/h Doğruluk, ±400°/s Dinamik Aralık ve Tüm Katı Durum Tasarımı ile Hassas Navigasyon Derecesi Fiber Optik Giroskop
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG98T
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDFG98T

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: ayda 30 set

Teslimat süresi: 15 GÜN

Standart Paketleme: Karton kutu

TDFG98T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Ürün Özetleri

TDFG98T navigasyon sınıfı FOG, havacılık/savunma uygulamaları için yüksek hassasiyet (0,003°/saat doğruluk), ±400°/s menzil ve sağlam tasarım sunar. Tamamen dijital çıktı, hızlı başlatma ve MIL-HDBK-217F güvenilirliğine (>100 bin saat MTBF) sahiptir.

Ürün Özel Nitelikleri

Vurgulamak

Navigasyon Derecesi Fiber Optic Giroskop

,

Hızlı Seyahat Gücü lif jiroskopu

Dinamik aralık:

≥±400°/s

Giderek önyargı:

＜ 1 °/s

Doğruluk （100 saniye）:

0.005 °/s ~ 0.003 °/s

ARW （Açısal rastgele yürüyüş:

＜ 0.0008 °/√Hr, 1σ

Titreşim Taraması:

20~2000Hz,6.06g

Bant genişliği:

＞ 200hz

Ağırlık:

≤1200 gr

Boyutlar:

60mm×60mm×28mm

Ürün Açıklaması

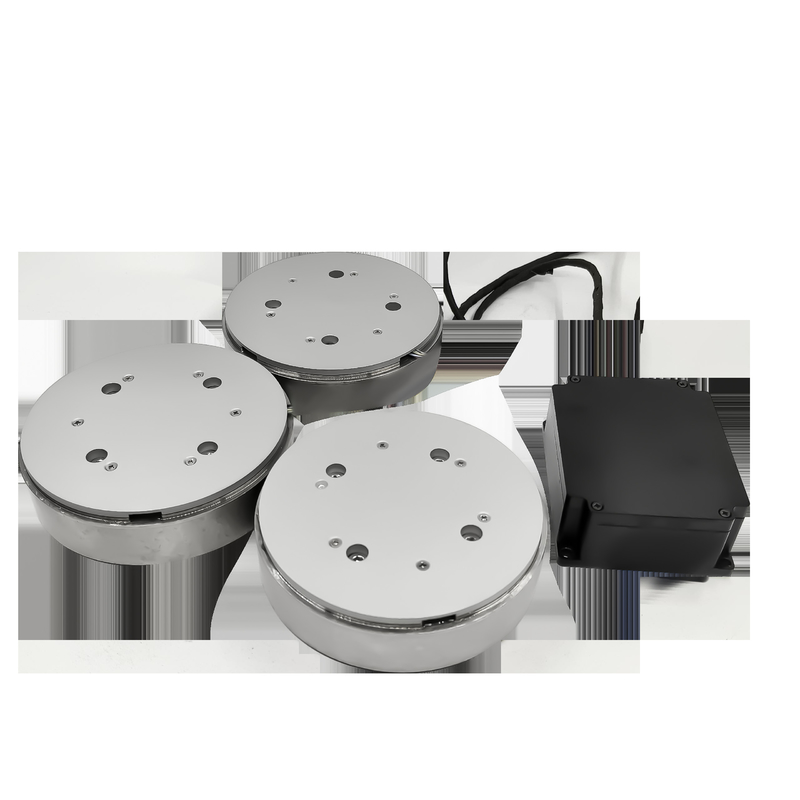

Navigasyon Derecesi TDFG98T Fiber Optic Giroskopu

TDFG98T fiber optik jiroskop, optik Sagnac etkisini kullanan bir açısal hız sensörü olarak çalışır.Gelişmiş tamamen dijital kapalı döngü kontrol mimarisi, seri iletişim arayüzleri üzerinden taşıyıcı açısal hız verilerinin gerçek zamanlı iletilmesini sağlarİnersyal navigasyon sistemlerinde, üç ortogonal tek eksenli yüksek hassasiyetli FOG veya tek entegre üç eksenli FOG konfigürasyonu çekirdek algılama bileşenleri olarak hizmet eder.İnersyal alana göre birbirine dik üç eksen boyunca hareket eden platformların açısal hız parametrelerini tespit etmek.

Başvurular

Yönlendirilmiş silahlarda, uçaklarda, araçlarda, gemilerde, dalgıçlarda, yörüngede algılama ve orta ve yüksek endüstriyel uygulamalarda geçici navigasyon ekipmanları ve pozisyon referans ekipmanları için uygundur.

Ana Özellikler

Yüksek güvenilirlik ve uzun kullanım ömrü
Düşük gürültü, düşük güç tüketimi ve uygun maliyetli
Entegre edilmesini kolaylaştırmak için dijital çıkışlarla son derece kısa başlangıç süreleri
Hareketli parçaları olmayan tamamen katı durumlu tasarım
Mükemmel kararlılık ve esnek tasarım seçenekleriyle yüksek hassasiyet

Teknik özellikler

Parametreler	Spesifikasyon
Dinamik Aralık	≥±400°/s
Yürüyüşteki önyargılar	<1°/h
Doğruluk (100 saniye)	0.005°/h ~ 0.003°/h
Çemberli rastgele yürüyüş (1σ)	<0.0008°/√hr
Titreme Taraması	20~2000Hz, 6.06g
Bant genişliği	> 200Hz
Zamanı Aç	10'lar
Çıkış Sinyalı Biçimi	RS-422
Çıkış sinyali güncelleme hızı	500Hz ~ 4000Hz
Çıktı sinyali Baud oranı	230400bps ~ 921600bps
Çalışma sıcaklığı	-40°C ~ +70°C
Depolama sıcaklığı	-55°C ~ +85°C
Güç kaynağı	5V
Bağlantı (9 pin)	J30JZ/XN9TJCAL01
Güç tüketimi	≤4.5W
MTBF (MIL-HDBK-217-F başına)	>100.000 saat
Ağırlık	≤ 1200 g
Boyutları	Φ98mm26mm 60mm60mm*28mm

Etiketler

3 eksen inersyal jiroskop

Dijital tek eksenli jiroskop

optik jiroskop
