Kalite Kompakt Navigasyon Derecesi Yüksek Hassasiyetli Fiber Optik Giroskop TDFG70T Fabrika

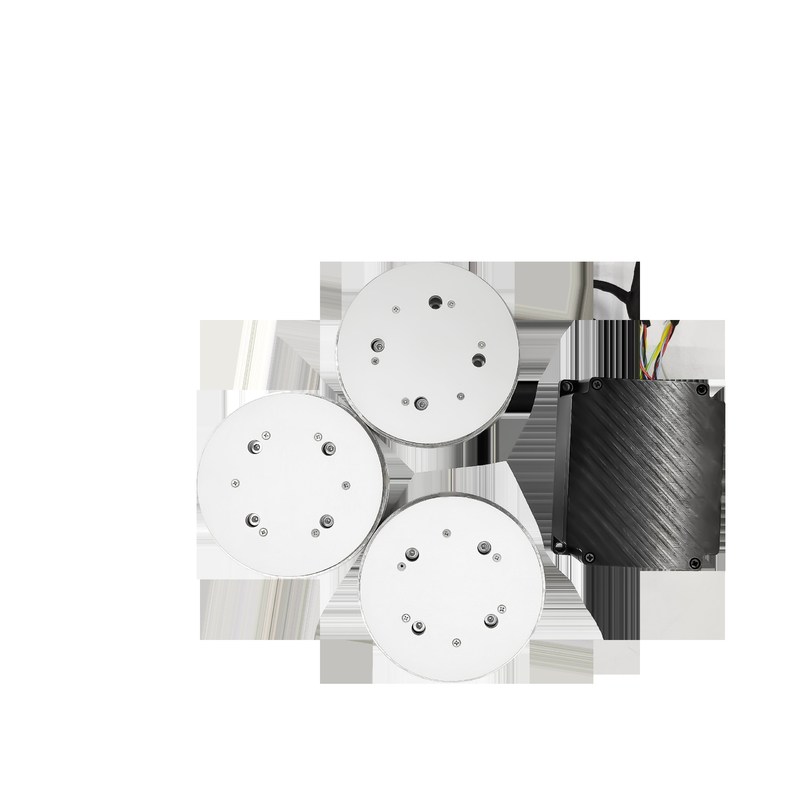

Kompakt Navigasyon Derecesi Yüksek Hassasiyetli Fiber Optik Giroskop TDFG70T

Name: Kompakt Navigasyon Derecesi Yüksek Hassasiyetli Fiber Optik Giroskop TDFG70T
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70T
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDFG70T

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: ayda 30 set

Teslimat süresi: 15 GÜN

Standart Paketleme: Karton kutu

TDFG70T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Ürün Özetleri

TDFG70T navigasyon sınıfı FOG, yüksek hassasiyet (0,01°/saat), kompakt boyut (60×60×28 mm) ve MIL-HDBK-217-F güvenilirliği (>100.000 saat MTBF) ile sağlam performans sunar. Güdümlü silahlar, uçaklar ve kararlı açısal hız algılaması gerektiren endüstriyel uygulamalar için idealdir.

Ürün Özel Nitelikleri

Vurgulamak

Navigasyon Derecesi Optik Giroskop

,

Kompakt Optik Giroskop

Dinamik aralık:

≥±400°/s

Giderek önyargı:

＜ 1 °/s

ARW （Açısal rastgele yürüyüş:

＜ 0.003 °/√Hr, 1σ

Titreşim Taraması:

20~2000Hz,6.06g

Doğruluk （100 saniye）:

0.01 °/s ~ 0.005 °/s

Bant genişliği:

＞ 200hz

Ağırlık:

≤720g

Boyutlar:

60mm×60mm×28mm

Ürün Açıklaması

Kompakt Navigasyon Derecesi Optik Giroskop TDFG70T

Navigasyon Derecesi TDFG70T Fiber Optic Giroskopu

Fiber optik jiroskop (FOG), optik Sagnac etkisine dayanan bir açısal hız sensörüdür.Bu yüksek performanslı cihaz, seri iletişim arayüzü aracılığıyla hareket eden taşıyıcıların gerçek zamanlı açısal hız verilerini verir.Üç bağımsız tek eksenli yüksek hassasiyetli FOG ünitesi veya kompakt üç eksenli entegre konfigürasyon olarak mevcut olan bu sistemler, eylemsiz navigasyon sistemlerinde çekirdek algılama bileşenleri olarak hizmet eder.İnersyal alana göre üç ortogonal eksen boyunca açısal hız bilgisinin kesin ölçümünü sağlayan.

Başvurular

İnersyal navigasyon ekipmanları ve yönlendirilmiş silahlarda, uçaklarda, araçlarda, gemilerde, dalgıçlarda, yörüngede algılama ve orta ve yüksek endüstriyel uygulamalarda pozisyon referans sistemleri için uygundur.

Ana Özellikler

Düşük gürültü, düşük güç tüketimi ve düşük maliyet
Entegre edilmesini kolaylaştırmak için dijital çıkışlarla son derece kısa başlangıç süreleri
Üstün kararlılık ve esnek tasarımla yüksek hassasiyet
Hareketli parçaları olmayan tamamen katı durumlu tasarım
Yüksek güvenilirlik ve uzun kullanım ömrü

Teknik özellikler

Dinamik Aralık	≥±400°/s
Yürüyüşteki önyargılar	<1°/h
Doğruluk (100 saniye)	0.01°/h ~ 0.005°/h
Köşe Rastgele Yürüyüş (ARW)	<0,003°/√hr, 1σ
Titreme Taraması	20~2000Hz, 6.06g
Bant genişliği	> 200Hz
Zamanı Aç	10'lar
Çıkış Sinyalı Biçimi	RS-422
İçeriye Konmuş Kendini Test Et	- Hayır.
Çıkış sinyali güncelleme hızı	500Hz ~ 2000Hz
Çıktı sinyali Baud oranı	230400bps ~ 921600bps
Çalışma sıcaklığı	-40°C ~ +70°C
Depolama sıcaklığı	-55°C ~ +85°C
Güç kaynağı	5V
Bağlantı (9 pin)	J30JZ/XN9TJCAL01
Güç tüketimi	≤4.5W
MTBF (MIL-HDBK-217-F başına)	>100.000 saat
Ağırlık	≤720 g
Boyutları	Φ69mm23mm 60mm60mm*28mm

Etiketler

3 eksen inersyal jiroskop

Dijital tek eksenli jiroskop

optik jiroskop
