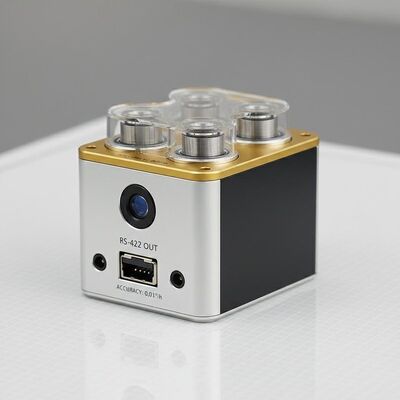

Kalite Üç Eksenli Navigasyon Derecesi Fiber Optic Giroskop 0.01°/h Doğruluk ve RS-422 Çıktısı Fabrika

Üç Eksenli Navigasyon Derecesi Fiber Optic Giroskop 0.01°/h Doğruluk ve RS-422 Çıktısı

Name: Üç Eksenli Navigasyon Derecesi Fiber Optic Giroskop 0.01°/h Doğruluk ve RS-422 Çıktısı
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG60T
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDFG60T

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: ayda 30 set

Teslimat süresi: 15 GÜN

Standart Paketleme: Karton kutu

TDFG60T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Ürün Özetleri

TDFG60T: 0,01°/saat doğruluk, ±400°/s aralık, 10 saniyelik başlatma ile navigasyon dereceli FOG. Tamamen katı hal tasarımı, RS-422 çıkışı, MIL-HDBK-217F güvenilirliği (>100 bin saat). Havacılık, denizcilik ve endüstriyel INS için idealdir.

Ürün Özel Nitelikleri

Vurgulamak

Navigasyon Derecesi Fiber Optic Giroskop

,

Üç Eksenli Fiber Optik Giroskop

Dinamik menzil önyargısı:

≥±400°/s

Açma Zamanı:

10'lar

Doğruluk （100 saniye）:

0.02 °/s ~ 0.01 °/s

Çıkış sinyali formatı:

RS-422

Ağırlık:

≤550g

Boyutlar:

60mm×60mm×28mm

Ürün Açıklaması

Üç Eksenli Navigasyon Derecesi Fiber Optic Giroskopu TDFG60T

TDFG60T Navigation Grade Fiber Optic Gyroscope, optik Sagnac etkisine dayanan gelişmiş bir açısal hız sensörüdür.Seri iletişim yoluyla gerçek zamanlı taşıyıcı açısal hız bilgisi verir.Üç tek eksenli yüksek hassasiyetli birim veya üç eksenli entegre konfigürasyon olarak mevcut olan bu jiroskop, inersiyel navigasyon çözümleri için çekirdek sensör olarak hizmet eder.İnersyal alana göre üç ortogonal yönde açısal hız ölçümü.

Başvurular

Bu navigasyon düzeyinde fiber optik jiroskop, yönlendirilmiş mühimmat, havacılık platformları,Kara araçları, deniz gemileri, dalgıç araçlar, yörüngede algılama sistemleri ve orta ve yüksek endüstriyel uygulamalar.

Ana Özellikler

Düşük gürültü, düşük güç tüketimi ve uygun maliyetli tasarım
Yüksek hassasiyet, üstün kararlılık ve esnek yapılandırma seçenekleri
Hareketli parçaları olmayan tamamen katı durumlu yapılar
Çabuk başlatma yeteneği ve sorunsuz entegrasyon için dijital çıkışlar
Olağanüstü güvenilirlik ve uzatılmış kullanım ömrü

Teknik özellikler

Parametreler	Spesifikasyon
Dinamik Aralık	≥±400°/s
Yürüyüşteki önyargılar	<1°/h
Doğruluk (100 saniye)	0.02°/h~0.01°/h
Köşe Rastgele Yürüyüş (ARW)	<0,005°/√hr, 1σ
Titreme Taraması	20~2000Hz, 6.06g
Bant genişliği	> 200Hz
Zamanı Aç	10'lar
Çıkış Sinyalı Biçimi	RS-422
İçeriye Konmuş Kendini Test Et	- Hayır.
Çıkış sinyali güncelleme hızı	500Hz~2000Hz
Çıktı sinyali Baud oranı	230400bps~921600bps
Çalışma sıcaklığı	-40°C ~ +70°C
Depolama sıcaklığı	-55°C ~ +85°C
Güç kaynağı	5V
Bağlantı (9 pin)	J30JZ/XN9TJCAL01
Güç tüketimi	≤4.5W
MTBF (MIL-HDBK-217-F başına)	>100.000 saat
Ağırlık	≤ 550 g
Boyutları	Φ59mm20mm / 60mm60mm*28mm
