Kalite Yüksek duyarlılık performansı ve dinamik aralığı ≥±400°/s olan Navigasyon Derecesi TDFG40T Fiber Optic Giroskop Fabrika

Yüksek duyarlılık performansı ve dinamik aralığı ≥±400°/s olan Navigasyon Derecesi TDFG40T Fiber Optic Giroskop

Name: Yüksek duyarlılık performansı ve dinamik aralığı ≥±400°/s olan Navigasyon Derecesi TDFG40T Fiber Optic Giroskop
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG40T
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDFG40T

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: ayda 30 set

Teslimat süresi: 15 GÜN

Standart Paketleme: Karton kutu

TDFG40T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Ürün Özetleri

Navigasyon sınıfı TDFG40T FOG, yüksek hassasiyet (0,04°/saat doğruluk), sağlam titreşim direnci (6,06g) ve kompakt tasarım (60×60×28mm) sunar. Havacılık, denizcilik ve endüstriyel uygulamalar için tamamen katı hal güvenilirliği, hızlı başlatma ve dijital çıkış özelliklerine sahiptir.

Ürün Özel Nitelikleri

Vurgulamak

Navigasyon Derecesi Fiber Optic Giroskop

,

Çok Duyarlı Fiber Optik Giroskop

Dinamik aralık:

≥±400°/s

Giderek önyargı:

＜ 1 °/s

Doğruluk （100 saniye）:

0.1 °/s ~ 0.04 °/s

ARW （Açısal rastgele yürüyüş:

＜ 0.03 °/√Hr, 1σ

Titreşim Taraması:

20~2000Hz,6.06g

Bant genişliği:

＞ 200hz

Ağırlık:

≤350g

Boyutlar:

60mm×60mm×28mm

Ürün Açıklaması

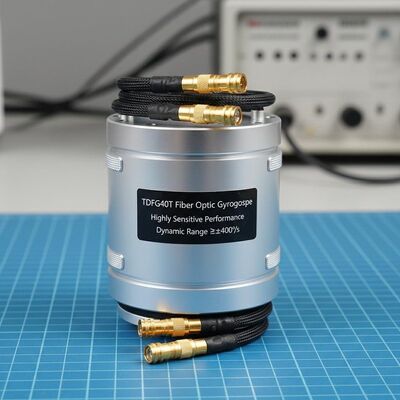

Navigasyon Derecesi TDFG40T Fiber Optic Giroskop

The TDFG40T is a high-sensitivity navigation grade fiber optic gyroscope that utilizes advanced all-digital closed-loop detection technology to provide real-time angular velocity data through serial communication.

Teknoloji Genel Görünümü

Fiber optik jiroskoplar, açısal hız sensörleri olarak işlev gören optik Sagnac etkisi prensibi üzerine çalışır.TDFG40T, seri arayüz aracılığıyla gerçek zamanlı taşıyıcı açısal hız bilgisini çıkarmak için yüksek performanslı dijital kapalı döngü algısını kullanırBu jiroskoplar tek eksenli birimler veya üç eksenli entegre sistemler olarak yapılandırılabilir.İnersyal navigasyon çözümleri için çekirdek sensörleri olarak hizmet veren, üç ortogonal yönde inersyal alana göre açı hızını tespit ederek.

Başvurular

Bu fiber optik jiroskop, yönlendirilmiş silah sistemleri, havacılık platformları, kara araçları, deniz gemileri, denizaltılar,ve yörüngel algılama sistemleriİnersyal navigasyon sistemlerinde (INS) ve pozisyon referans sistemlerinde (ARS) kritik bir bileşen olarak hizmet eder.Kesin hareket algılama gerektiren orta ve yüksek son endüstriyel uygulamaları desteklerken.

Ana Özellikler

Düşük gürültü, düşük güç tüketimi ve uygun maliyetli işletme
Düzgün dijital devre entegrasyonu için dijital çıkışlarla minimum başlatma süresi
Üstün kararlılık ve esnek tasarım seçenekleriyle yüksek hassasiyet
Hareketli parçaları olmayan tamamen katı durumlu yapılar
Olağanüstü güvenilirlik ve uzatılmış kullanım ömrü

Teknik özellikler

Parametreler	Spesifikasyon
Dinamik Aralık	≥±400°/s
Yürüyüşteki önyargılar	<1°/h
Doğruluk (100 saniye)	0.1°/h~0.04°/h
Köşe Rastgele Yürüyüş (ARW)	<0,03°/√hr, 1σ
Titreme Taraması	20~2000Hz, 6.06g
Bant genişliği	> 200Hz
Zamanı Aç	10'lar
Çıkış Sinyalı Biçimi	RS-422
Çıkış sinyali güncelleme hızı	500Hz~2000Hz
Çıktı sinyali Baud oranı	230400bps~921600bps
Çalışma sıcaklığı	-40°C ~ +70°C
Depolama sıcaklığı	-55°C ~ +85°C
Güç kaynağı	5V
Bağlantı (9 pin)	J30JZ/XN9TJCAL01
Güç tüketimi	≤4.5W
MTBF (MIL-HDBK-217-F başına)	>100.000 saat
Ağırlık	≤ 350 g
Boyutları	42mm42mm14mm 60mm60mm28mm

Etiketler

3 eksen inersyal jiroskop

Dijital tek eksenli jiroskop

optik jiroskop
