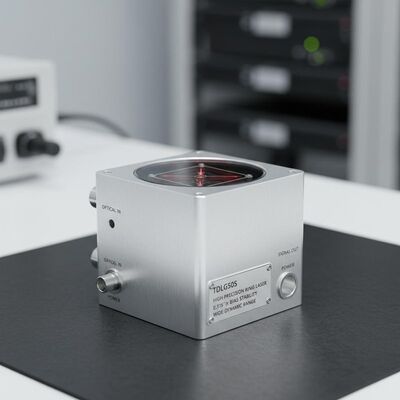

Kalite Yüksek hassasiyetli halka lazer jiroskopu TDLG50S, 0.015°/h önyargı istikrarı ve inersiyel navigasyon için geniş dinamik aralığı ile Fabrika

Yüksek hassasiyetli halka lazer jiroskopu TDLG50S, 0.015°/h önyargı istikrarı ve inersiyel navigasyon için geniş dinamik aralığı ile

Name: Yüksek hassasiyetli halka lazer jiroskopu TDLG50S, 0.015°/h önyargı istikrarı ve inersiyel navigasyon için geniş dinamik aralığı ile
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG50S
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDLG50S

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: ayda 30 set

Teslimat süresi: 15 GÜN

Standart Paketleme: Karton kutu

TDLG50S Ring Laser Gyroscope.pdf

PDF

Ürün Özetleri

0,015°/sa sapma kararlılığına, ±400°/s aralığına ve MIL-HDBK-217-F >10.000 saat MTBF'ye sahip yüksek hassasiyetli TDLG50S halka lazer jiroskopu. Havacılık, denizcilik ve araç navigasyon sistemleri için kompakt, darbeye dayanıklı tasarım.

Ürün Özel Nitelikleri

Vurgulamak

Yüksek hassasiyetli halka lazer jiroskopu

,

Yüzüklü Lazer Giroskopu

Ürün Açıklaması

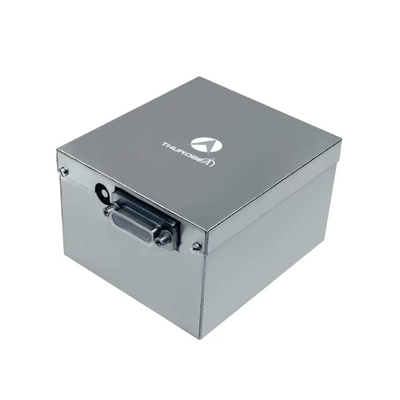

Yüksek hassasiyetli TDLG50S halka lazer gyroskopu

TDLG50S Ring Laser Giroskopu, bir halka cam boşluğundaki lazer müdahalesi faz farklılıklarını tespit ederek taşıyıcı açı artışlarını ölçerek Sagnac etkisi prensibi üzerine çalışır.Bu entegre jiroskop olağanüstü güvenilirlik sağlar, çevresel uyarlanabilirlik ve istikrarlı performans, onu küresel olarak en yaygın kullanılan yüksek hassasiyetli inersiyel navigasyon sensörlerinden biri haline getiriyor.

Başvurular

Uzay gemileri, uçaklar, yapay uydular, araçlar, gemiler ve denizaltılar da dahil olmak üzere üst düzey uygulamalarda geçici navigasyon sistemleri ve tavır referans ekipmanları için idealdir.

Temel Özellikler

Kolay kurulum için basit yapılı entegre optik yol ve devre tasarımı
Kompakt boyut, hafif yapı ve kontrol edilen güç tüketimi
Yüksek güvenilirlik ve mükemmel şok ve titreşim direnci
Sağlam çevresel uyarlanabilirlik ve geniş dinamik yanıt bant genişliği
Kesin ölçümler için dijital sinyal çıkışı

Teknik özellikler

Performans Özellikleri
Bias istikrarı (1σ)	0.015°/h ~ 0.006°/h
Sıfır Tarafsızlık Tekrarlanabilirliği (1σ)	0.005°/h ~ 0.003°/h
Köşe Rastgele Yürüyüş (ARW)	0.003°/√hr ~ 0.0015°/√hr
Ölçek faktörü hatası (1σ)	≤ 5 ppm
Dinamik Aralık	≥±400°/s
Bant genişliği	> 200Hz
Elektrikli arayüz
Zamanı Aç	< 5s
Çıkış Sinyalı Biçimi	TTL
İçeriye Konmuş Kendini Test Et	- Evet.
Çıkış sinyali güncelleme hızı	1Hz
Çıktı sinyali Baud oranı	115200
Çevre Özellikleri
Titreme Şoku	75 g, yarım sinüs, 6 ms.
Çalışma sıcaklığı	-40°C ~ +70°C
Depolama sıcaklığı	-55°C ~ +85°C
Fiziksel Özellikler
Güç kaynağı	±15V, ±5V
Bağlantı	J30JM-25ZKP (25 pin)
Güç tüketimi	≤3W
MTBF (MIL-HDBK-217-F başına)	>10.000 saat
Ağırlık	0.64kg
Boyutları	90mm * 73mm * 51mm
