Kalite Yüksek hassasiyetli halka lazer gyroskopu RLG, 0,015°/h Bias istikrarı ve ≥±400°/s Dinamik Aralık Fabrika

Yüksek hassasiyetli halka lazer gyroskopu RLG, 0,015°/h Bias istikrarı ve ≥±400°/s Dinamik Aralık

Name: Yüksek hassasiyetli halka lazer gyroskopu RLG, 0,015°/h Bias istikrarı ve ≥±400°/s Dinamik Aralık
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG70S
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDLG70S

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: ayda 30 set

Teslimat süresi: 15 GÜN

Standart Paketleme: Karton kutu

TDLG70S Ring Laser Gyroscope.pdf

PDF

Ürün Özetleri

TDLG70S Halka Lazer Jiroskopu, 0,006°/sa'ya ve ARW'den 0,0015°/√sa'ya kadar sapma kararlılığıyla olağanüstü hassasiyet sunar. Zorlu havacılık ve navigasyon uygulamaları için geniş ±400°/s dinamik aralık, >200Hz bant genişliği, sağlam yapı ve kompakt tasarıma sahiptir.

Ürün Özel Nitelikleri

Vurgulamak

Yüzüklü Lazer Giroskopu

,

Yüksek hassasiyetli halka lazer jiroskopu

Önyargı istikrarı (1σ):

0.015 °/s ~ 0.006 °/s

Sıfır önyargı tekrarlanabilirliği (1σ):

0.005 °/s ~ 0.003 °/s

ARW （Açısal rastgele yürüyüş:

0.003 °/√HR ~ 0.0015 °/√HR

Ölçek faktörü hatası (1σ):

≤5ppm

Dinamik aralık:

≥±400°/s

Bant genişliği:

＞ 200hz

Ürün Açıklaması

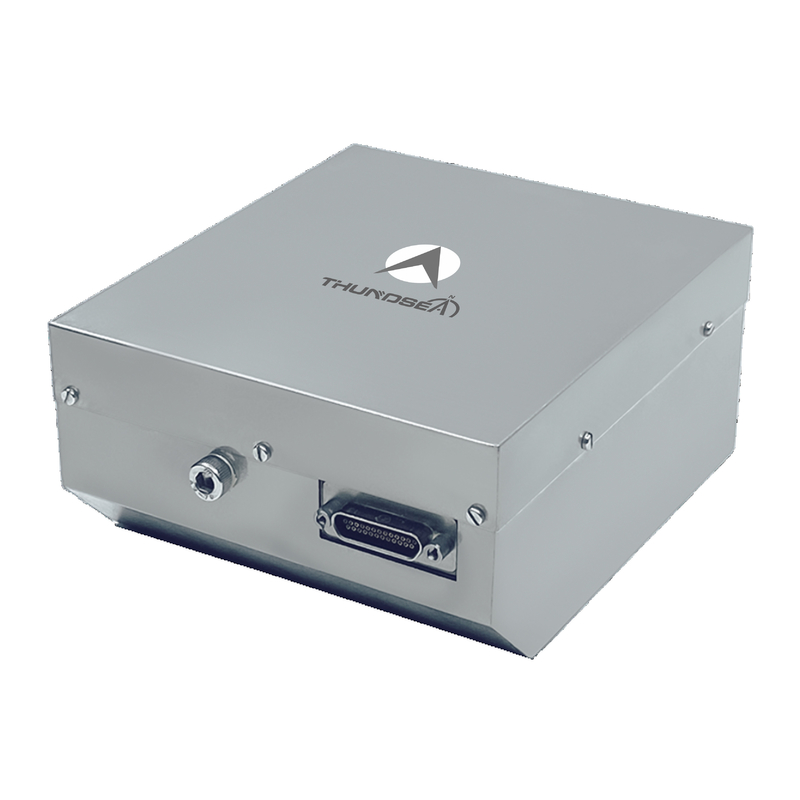

Yüksek hassasiyetli TDLG70S halka lazer gyroskopu

TDLG70S Ring Laser Giroskopu Sagnac etkisi ilkesine göre çalışır.açısal artışları kesin bir şekilde ölçmek için kapalı bir rezonans boşluğunda saat yönünde ve saat yönüne karşı lazer ışınları arasındaki müdahale faz farklılıklarını kullanmakBu gelişmiş jiroskop yüksek entegrasyon, olağanüstü güvenilirlik, çevreye uyumluluk ve istikrarlı operasyon performansına sahiptir.yüksek hassasiyetli inersiyal navigasyon sistemlerinde çekirdek sensör olarak hizmet veren.

Başvurular

Uzay gemileri, uçaklar, yapay uydular, araçlar, gemiler ve denizaltılar da dahil olmak üzere üst düzey uygulamalarda geçici navigasyon ve pozisyon referans ekipmanları için uygundur.

Ana Özellikler

Dijital sinyal çıkışı ile geniş dinamik yanıt bant genişliği
Kompakt boyut, hafif tasarım, kolay entegrasyon ve kontrol edilebilir güç tüketimi
Yüksek güvenilirlik ve mükemmel şok ve titreşim direnci
Zorlu koşullara karşı güçlü çevresel uyarlanabilirlik
Kolay kurulum için basit yapılı entegre ışık yolu ve devre tasarımı

Teknik özellikler

Performans Parametresi	Spesifikasyon
Bias istikrarı (1σ)	0.015°/h ~ 0.006°/h
Sıfır Tarafsızlık Tekrarlanabilirliği (1σ)	0.005°/h ~ 0.003°/h
Köşe Rastgele Yürüyüş (ARW)	0.003°/√hr ~ 0.0015°/√hr
Ölçek faktörü hatası (1σ)	≤ 5 ppm
Dinamik Aralık	≥±400°/s
Bant genişliği	> 200Hz
Zamanı Aç	< 5s
Çıkış Sinyalı Biçimi	TTL
İçeriye Konmuş Kendini Test Et	- Evet.
Çıkış sinyali güncelleme hızı	1Hz
Çıktı sinyali Baud oranı	115200
Titreme Şoku	75 g, yarım sinüs, 6 ms.
Çalışma sıcaklığı	-40°C ~ +70°C
Depolama sıcaklığı	-55°C ~ +85°C
Güç kaynağı	±15V, ±5V
Bağlantı	J30JM-25ZKP (25 pin)
Güç tüketimi	≤3W
MTBF (MIL-HDBK-217-F başına)	>10000 saat
Ağırlık	1.3kg
Boyutları	φ114mm * 53mm

TDLG70S, uçak, deniz, havacılık ve denizcilik alanlarındaki en zorlu inersiyel navigasyon uygulamaları için olağanüstü hassasiyet ve güvenilirlik sağlayan en son halka lazer jiroskop teknolojisini temsil ediyor.ve kara platformları.
