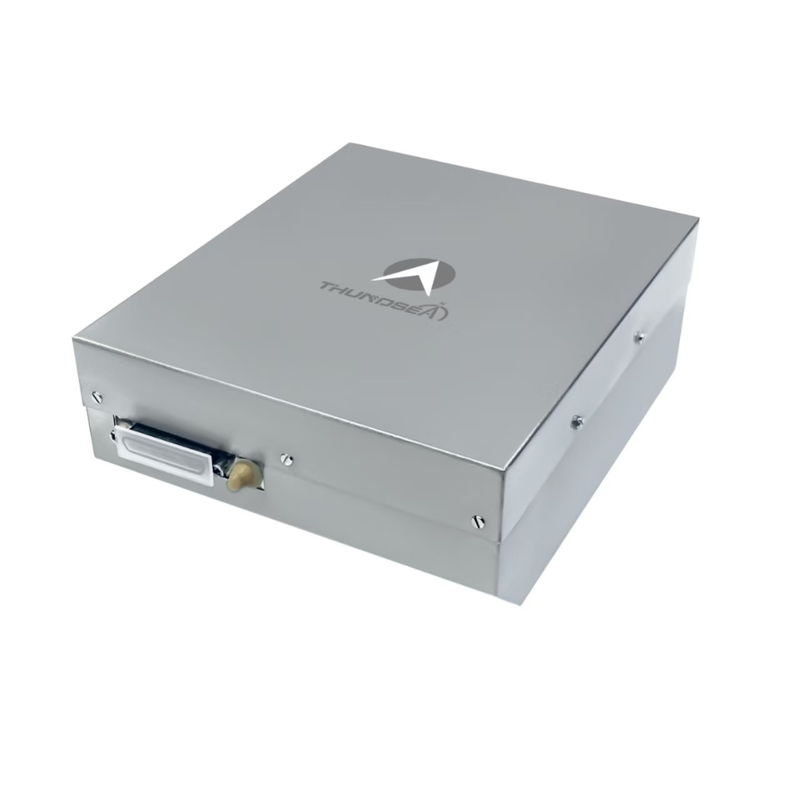

Yüksek hassasiyetli TDLG90S halka lazer gyroskopu, 0,002°/h önyargı istikrarı ve geniş dinamik aralığı

Name: Yüksek hassasiyetli TDLG90S halka lazer gyroskopu, 0,002°/h önyargı istikrarı ve geniş dinamik aralığı
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG90'lar
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDLG90'lar

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: ayda 30 set

Teslimat süresi: 15 GÜN

Standart Paketleme: Karton kutu

TDLG90S Ring Laser Gyroscope.pdf

PDF

Ürün Özetleri

Yüksek Hassasiyetli TDLG90S Halka Lazer Jiroskop: Ultra düşük sapma kararlılığı (0,002°/saat), ARW (0,0004°/√saat) ve ölçek faktörü hatası (≤2ppm) özelliklerine sahiptir. Havacılık, deniz ve kara navigasyonu için sertifikalıdır. Geniş dinamik aralığa (±400°/s) ve >200Hz bant genişliğine sahip kompakt (2kg), sağlam tasarım.

Ürün Özel Nitelikleri

Vurgulamak

Yüksek hassasiyetli halka lazer jiroskopu

,

Yüzüklü Lazer Giroskopu

Önyargı istikrarı (1σ):

0.004 °/s ~ 0.002 °/s

Sıfır önyargı tekrarlanabilirliği (1σ):

0.002 °/s ~ 0.001 °/s

ARW （Açısal rastgele yürüyüş:

0.0007 °/√HR ~ 0.0004 °/√HR

Ölçek faktörü hatası (1σ):

≤2ppm

Dinamik aralık:

≥±400°/s

Bant genişliği:

＞ 200hz

Ağırlık:

2 kg

Boyutlar:

151mm × 126mm × 57mm

Ürün Açıklaması

Yüksek hassasiyetli TDLG90S halka lazer gyroskopu

TDLG90S Ring Laser Giroskopu Sagnac etkisi prensibiyle çalışır.açısal artışları kesin bir şekilde ölçmek için kapalı bir rezonans boşluğunda saat yönünde ve saat yönüne karşı lazer ışınları arasındaki müdahale faz farklılıklarını kullanmakBu jiroskop yüksek entegrasyon, olağanüstü güvenilirlik, güçlü çevresel uyarlanabilirlik ve istikrarlı operasyon performansı ile tanınır.Yüksek hassasiyetli inersyal navigasyon sistemlerinde temel bir sensör haline getirir..

Başvurular

İnersyal navigasyon sistemleri (INS) ve pozisyon yönü referans sistemleri (AHRS) ile entegrasyon için sertifikalı:

Havacılık platformları (uzay aracı/uçak/uydu)
Deniz sistemleri (yüzey gemileri/denizaltılar)
Karasal navigasyon modülleri (otomobil araçları)

Ana Özellikler

Kolay kurulum için basit yapılı entegre ışık yolu ve devre tasarımı
Kompakt boyut, hafif yapı ve kontrol edilebilir güç tüketimi
Yüksek güvenilirlik ve mükemmel şok ve titreşim direnci
Sağlam çevresel uyarlanabilirlik ve istikrarlı operasyonel performans
Dijital sinyal çıkışı ile geniş dinamik yanıt bant genişliği

Teknik özellikler

Performans Parametresi	Spesifikasyon
Bias istikrarı (1σ)	0.004°/h ~ 0.002°/h
Sıfır yanılsama tekrarlanabilirliği (1σ)	0.002°/h ~ 0.001°/h
Köşe Rastgele Yürüyüş (ARW)	0.0007°/√hr ~ 0.0004°/√hr
Ölçek faktörü hatası (1σ)	≤ 2 ppm
Dinamik Aralık	≥ ± 400°/s
Bant genişliği	> 200Hz
Zamanı aç.	< 5s
Çıkış sinyali biçimi	TTL
Dahili öz test	- Evet.
Çıkış sinyali güncelleme hızı	1Hz
Çıkış sinyali baud hızı	115200
Titreme şoku	75 g, yarım sinüs, 6 ms.
Çalışma sıcaklığı	-40°C ~ +70°C
Depolama sıcaklığı	-55°C ~ +85°C
Güç kaynağı	±15V, ±5V
Bağlantı (25 pin)	J30JM-37ZKP36
Güç tüketimi	≤ 3W
MTBF (MIL-HDBK-217-F başına)	> 10.000 saat
Ağırlık	2kg
Boyutları	151mm * 126mm * 57mm
