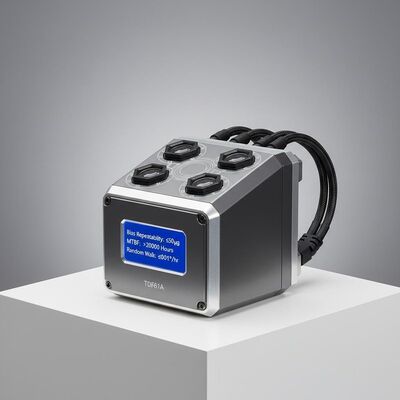

Kalite TDF61A, ≤50μg Bias Tekrarlanabilirliği, >20000 Saat MTBF ve havacılık navigasyonu için ≤0.01°/√hr Rastgele Yürüyüşü ile Hava Üzerinde Optik Girosensel İnersiyonel Navigasyon Sistemi Fabrika

TDF61A, ≤50μg Bias Tekrarlanabilirliği, >20000 Saat MTBF ve havacılık navigasyonu için ≤0.01°/√hr Rastgele Yürüyüşü ile Hava Üzerinde Optik Girosensel İnersiyonel Navigasyon Sistemi

Name: TDF61A, ≤50μg Bias Tekrarlanabilirliği, >20000 Saat MTBF ve havacılık navigasyonu için ≤0.01°/√hr Rastgele Yürüyüşü ile Hava Üzerinde Optik Girosensel İnersiyonel Navigasyon Sistemi
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDF61A

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: Ayda 10 SET

Teslimat süresi: 5-8 iş günü

Ödeme Koşulları: L/C,T/T

Standart Paketleme: Karton kutu

TDF61A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Ürün Özetleri

TDF61A havadan optik jiroskop INS, çoklu sensör füzyonu ile ≤4 nm/saat konum doğruluğu sağlar. 20.000 saatten fazla MTBF, -40°C ile 60°C arası çalışma özelliğine sahiptir ve sabit/döner kanatlı İHA'lar için yer/uçuş sırasında hizalamayı destekler.

Ürün Özel Nitelikleri

Vurgulamak

İnersyal navigasyon sistemi havacılık

,

Havadaki Optik Jiro İnersiyonel Navigasyon

Aylar önyargı tekrarlanabilirliği:

≤50μg

Aylar ölçek faktörü doğruluğu:

≤500ppm

Önyargı Tekrarlanabilirliği:

≤0.3 °/saat

Ölçek faktörü doğruluğu:

≤500ppm

Rastgele yürüyüş:

≤0.01 °/√HR

Titreşim:

20~2000Hz,6.06g

Güç Kaynağı:

>20000 saat

Ürün Açıklaması

Havacılık Navigasyonu TDF61A Havadaki Optik Gyro İnersiyonel Navigasyon

TDF61A hava üzerindeki optik gyrospermal navigasyon sistemi, optik gyrospermal ve kuvars hızlandırıcıları çekirdek algılama bileşenleri olarak kullanır.Strapdown veya dither modüle edilmiş navigasyon mimarisi altında çalışanYüksek hızlı gömülü yazılım, sürekli konumlandırma ve yönelim çıkışları sağlamak için gerçek zamanlı olarak sensör verilerini işliyor.Bu sistem, GNSS uydu sinyalleri de dahil olmak üzere birden fazla navigasyon kaynağını entegre eder., gökyüzü gözlemleri, barometrik yükseklik ölçümü, radyo navigasyon yardımları ve göreve dayalı görsel odometri.

Uygulama Alanları

Sabit kanatlı UAV'ler, döner kanatlı UAV'ler ve özel hava taşıtları için uygundur.

Performans Özellikleri

Yer tabanlı titreşimli platformlarda ve uçuş sırasında hizalama kapasitesine sahip
Kendini hizalama, hareketli taban hizalama ve transfer hizalama arasında geçiş yapmayı destekler
Uydu, gökyüzü, yükseklik ölçer, radyo ve görsel navigasyon verilerini içeren çoklu sensörlü füzyon
Sistem hata tespiti ve alarm fonksiyonları

Teknik özellikler

Türü
Model	TDF61A
Hızlandırıcı
Önyargı Tekrarlanabilirliği	≤ 50μg
Ölçek faktörü doğruluğu	≤ 500 ppm
Giromotor
Önyargı Tekrarlanabilirliği	≤0.3°/saat
Ölçek faktörü doğruluğu	≤ 500 ppm
Rastgele yürüyüş	≤0.01°/√hr
Navigasyon Performansı
Konum Doğruluğu (Sif İnersyal)	≤4nm/1 saat
Konum Doğruluğu (INS/GNSS)	Uydu doğruluğundan daha iyi.
Hız Doğruluğu (Sif İnersiyonel)	≤3.0m/s
Hız doğruluğu (INS/GNSS)	≤0.2m/s
Dinamik Aralık
Köşe Hızı	≥±400°/s
Çevre Hızlandırması	100000°/s2
Hızlandırma	> 25 g
Çevreci Bir Tutum	Herhangi bir yönlendirme
AHRS Performansı
Yön doğruluğu (Tam İnersiyonel)	≤0.4°sec ((L)
Yön doğruluğu (INS/GNSS)	≤0.2°sec ((L)
Pitch & Roll Doğruluğu (Temiz İnersiyonel)	≤0.08°
Pitch & Roll Doğruluğu (INS/GNSS)	≤0.03°
Fiziksel Özellikler
Güç tüketimi	<15W
Boyutları	110110100 mm
Ağırlık	<1.7kg
Çalışma sıcaklığı	-40°C - +60°C
Şok Direnci	15g, Yarım Sinüs Dalgası 11ms
titreşim	20-2000Hz, 6.06g
Giriş Voltajı	DC24V ((± 25%)
Soğutma yöntemi	Montaj levhasına iletme
MTBF	>20.000 saat
Arayüzler
Giriş/çıkış	3 RS422 full-duplex seri bağlantı noktası, 1 100M Ethernet bağlantısı
Düzleştirme
Düzleştirme Zamanı	≤5 dakika

Etiketler

Boru hattı ins navigasyon sistemi

Ölçme atalet ölçüm sistemi

Fiber Optik imu atalet ölçüm ünitesi
