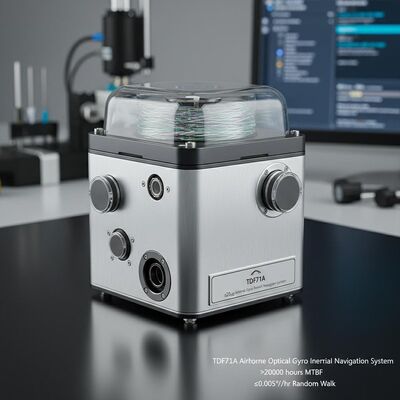

Kalite TDF71A, ≤20μg Bias Tekrarlanabilirliği, >20000 saat MTBF ve ≤0.005°/√hr Rastgele Yürüyüşü ile Hava Üzerinde Optik Girosensel İnersyal Navigasyon Sistemi Fabrika

TDF71A, ≤20μg Bias Tekrarlanabilirliği, >20000 saat MTBF ve ≤0.005°/√hr Rastgele Yürüyüşü ile Hava Üzerinde Optik Girosensel İnersyal Navigasyon Sistemi

Name: TDF71A, ≤20μg Bias Tekrarlanabilirliği, >20000 saat MTBF ve ≤0.005°/√hr Rastgele Yürüyüşü ile Hava Üzerinde Optik Girosensel İnersyal Navigasyon Sistemi
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDF71A

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: Ayda 10 SET

Teslimat süresi: 5-8 iş günü

Ödeme Koşulları: L/C,T/T

Standart Paketleme: Karton kutu

TDF71A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Ürün Özetleri

TDF71A havadan optik jiroskop INS, >20.000 saat MTBF ile ≤2 nm/saat konum doğruluğu sağlar. Çoklu sensör füzyonu, ≤8 dakika hizalama ve zorlu koşullarda (-40°C~60°C, 15g şok) sağlam performans sunar.

Ürün Özel Nitelikleri

Vurgulamak

İnersyal Kılavuzlama Sistemi

,

Havadaki Optik Jiro İnersiyonel Navigasyon

Aylar önyargı tekrarlanabilirliği:

≤20μg

Aylar ölçek faktörü doğruluğu:

≤20ppm

Önyargı Tekrarlanabilirliği:

≤0.01 °/saat

Ölçek faktörü doğruluğu:

≤20ppm

Rastgele yürüyüş:

≤0.005 °/√HR

Titreşim:

20~2000Hz,6.06g

Güç Kaynağı:

>20000 saat

Ürün Açıklaması

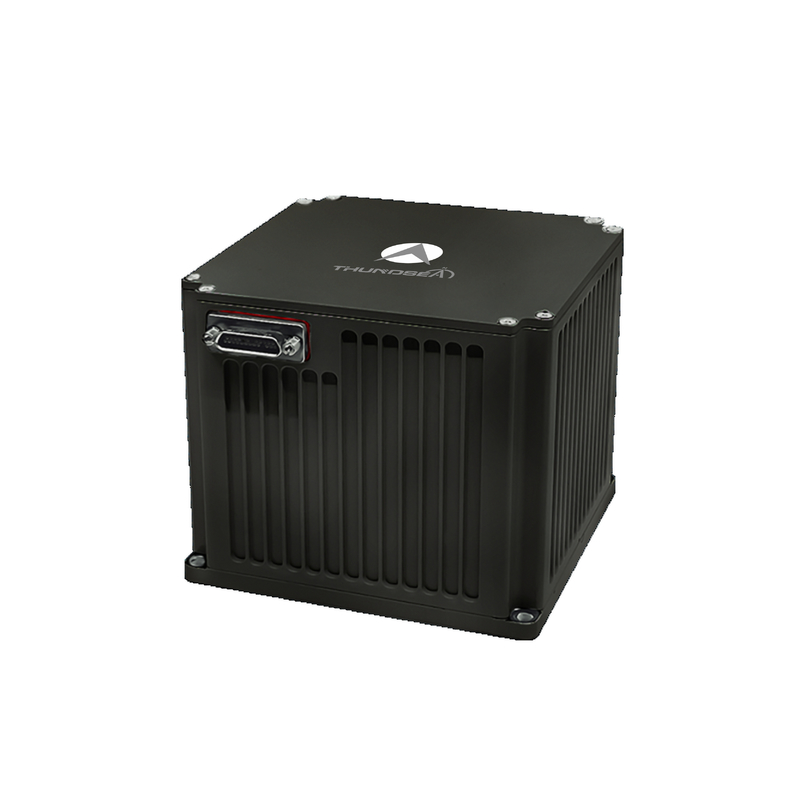

Havacılık Navigasyonu TDF71A Havadaki Optik Jiro İnersiyonel Navigasyon

TDF71A hava üzerindeki optik jiroskopik inersiyel navigasyon sistemi, bantlanmış veya modüle edilmiş sistem mimarisini kullanan optik jiroskoplar ve kuvars hızlandırıcıları çekirdek algılama bileşenleri olarak kullanır.Yüksek hızlı yerleşik navigasyon algoritmaları ileBu sistem uydu tabanlı (GNSS), göksel, barometrik yükseklik ölçer, radyo navigasyon,Görev gereksinimlerine uyarlanmış yapılandırılabilir füzyon mimarileri aracılığıyla görsel algı girişleri.

Uygulama Alanları

Sabit kanatlı UAV'ler, döner kanatlı UAV'ler ve özel hava taşıtları için uygundur.

Performans Özellikleri

Kendini hizalama, hareketli taban hizalama ve transfer hizalama arasında geçiş yapmayı destekler
Uydu, gökyüzü, yükseklik ölçer, radyo ve görsel navigasyon verilerini içeren çoklu sensörlü füzyon
Yer tabanlı titreşimli platformlarda ve uçuş sırasında hizalama kapasitesine sahip
Sistem hata tespiti ve alarm fonksiyonları ile donatılmıştır.

Teknik özellikler

Parametreler	Spesifikasyon
Türü	TDF71A
Hızlandırıcı Tarafsızlığı Tekrarlanabilirliği	≤ 20μg
Hızlandırıcı ölçeği faktörü doğruluğu	≤20 ppm
Geri Döndürülebilirlik	≤0.01°/saat
Giroskala Faktörü Doğruluğu	≤20 ppm
Giromatik rastgele yürüyüş	≤0,005°/√hr
Konum Doğruluğu (Temiz İnerti)	≤2nm/1 saat
Konum Doğruluğu (INS+Uydu)	Uydu doğruluğundan daha iyi.
Hız Doğruluğu (Temiz İnersi)	≤1,5m/s
Hız Doğruluğu (INS+Uydu)	≤0.2m/s
Köşe Hızı	≥±400°/s
Çevre Hızlandırması	100000°/s2
Hızlandırma	> 25 g
Çevreci Bir Tutum	Herhangi bir yönlendirme
Düzleştirme Zamanı	≤8 dakikalık
Giriş/çıkış	3 RS422 full-duplex seri bağlantı noktası, 1 100M Ethernet bağlantısı
AHRS Hedef Doğruluğu (Temiz İnerti)	≤0.2°sec ((L)
AHRS (Uydu Navigasyonu) Yolu Doğruluğu	≤0.1°sec ((L)
Pitch & Roll Doğruluğu (Temiz İnerti)	≤0.03°
Pitch & Roll Doğruluğu (Uydu Navigasyonu)	≤0.02°
Güç tüketimi	<15W
Boyutları	130130100 mm
Ağırlık	< 2,2 kg
Çalışma sıcaklığı	-40°C~60°C
Şok Direnci	15g, Yarım Sinüs Dalgası 11ms
Giriş Voltajı	DC24V ((± 25%)
Soğutma yöntemi	Montaj levhasına iletme
titreşim direnci	20~2000Hz, 6.06g
MTBF	>20000 saat
