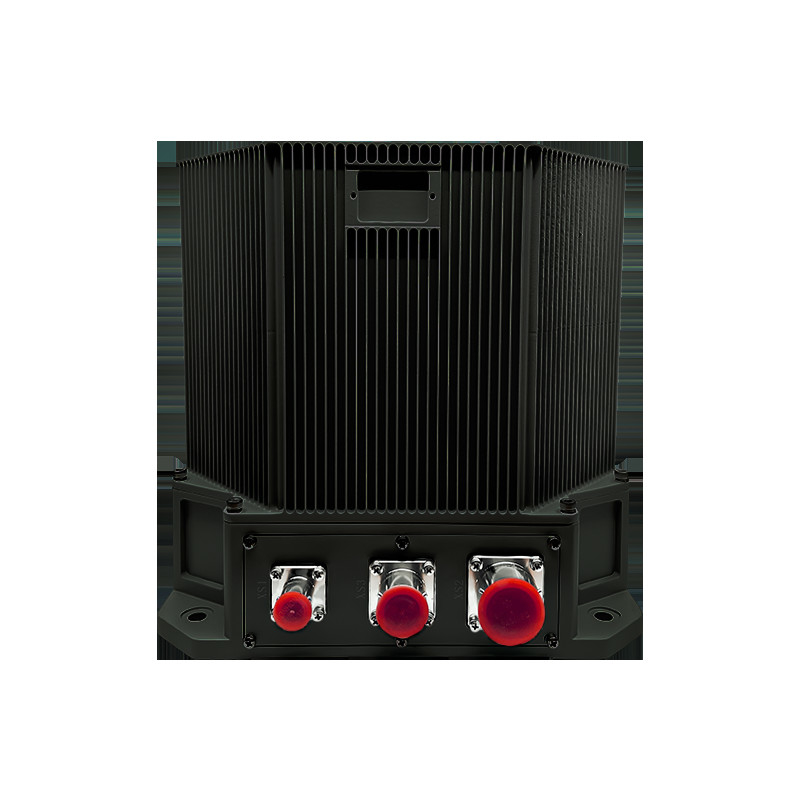

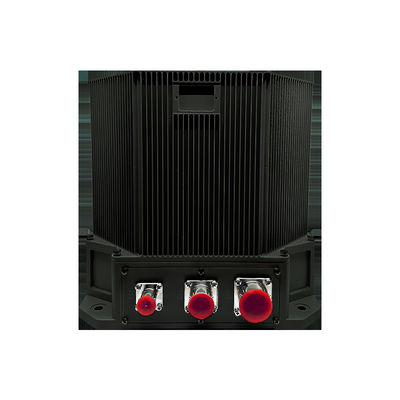

Kalite TDL45C Havadaki Optik Gyro Inersyal Navigasyon Sistemi ≤20μg Bias Tekrarlanabilirliği, >15000 saat MTBF ve ≤15 dakikalık Hizalama Zamanı Fabrika

TDL45C Havadaki Optik Gyro Inersyal Navigasyon Sistemi ≤20μg Bias Tekrarlanabilirliği, >15000 saat MTBF ve ≤15 dakikalık Hizalama Zamanı

Name: TDL45C Havadaki Optik Gyro Inersyal Navigasyon Sistemi ≤20μg Bias Tekrarlanabilirliği, >15000 saat MTBF ve ≤15 dakikalık Hizalama Zamanı
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDL45C

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: Ayda 10 SET

Teslimat süresi: 5-8 iş günü

Ödeme Koşulları: L/C,T/T

Standart Paketleme: Karton kutu

TDL45C Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Ürün Özetleri

TDL45C havadan optik jiroskop INS, MTBF >15.000 saat ile ≤1 nm/12 saat konum doğruluğu sağlar. Çoklu sensör füzyonu, uyarlanabilir hizalama modları ve zorlu koşullarda (-40°C~60°C, 15g şok) sağlam performans sunar.

Ürün Özel Nitelikleri

Vurgulamak

Havadaki Optik Jiro İnersiyonel Navigasyon

,

ataletsel navigasyon sistemi yüksek doğruluk

Aylar önyargı tekrarlanabilirliği:

≤20μg

Aylar ölçek faktörü doğruluğu:

≤20ppm

Önyargı Tekrarlanabilirliği:

≤0.008 °/saat

Ölçek faktörü doğruluğu:

≤20ppm

Rastgele yürüyüş:

≤0,003°/√saat

Titreşim:

20~2000Hz,6.06g

Güç Kaynağı:

15000 saatin üzerinde

Ürün Açıklaması

Havacılık Navigasyonu TDL45C Havadaki Optik Jiro İnersiyonel Navigasyon

TDL45C hava üzerindeki optik gyrospermal navigasyon sistemi (INS), optik gyrospermal ve kuvars hızlandırıcıları çekirdek sensörleri olarak kullanır.ya da diklenmiş (modüle edilmiş) navigasyon mimarisini kullananGelişmiş navigasyon yazılımı, gerçek zamanlı navigasyon bilgileri sunmak için verileri yüksek hızlarda işliyor.ve kullanıcı gereksinimlerine dayalı görsel navigasyon girişleri, kapsamlı platform navigasyon parametrelerini sağlamak için safça inersiyel ve çoklu sensörlü füzyon da dahil olmak üzere çoklu operasyonel modlarını destekler.

Uygulama Alanları

Sabit kanatlı UAV'ler, döner kanatlı UAV'ler ve özel hava taşıtları için uygundur.

Performans Özellikleri

Her iki hareketsiz zemin platformunun titreşim müdahalesi ve uçuş navigasyon sistemleri için hizalama yeteneklerini sağlar
Özellikler Adaptatif hizalanma modunun değiştirilmesi (kendini hizalanma, hareketli taban hizalanması, transfer hizalanması) görev özel gereksinimlerini karşılamak için
Uydu, gökyüzü, barometrik, radyo yardımları ve görsel odometri girişleri de dahil olmak üzere gelişmiş sensör füzyon teknolojisi ile çok kaynaklı navigasyon verilerini entegre eder
Gerçek zamanlı hata teşhisi ve uyarı mekanizmaları ile yerleşik sağlık izlemesini içerir

Teknik özellikler

Türü	TDL45C
Hızlandırıcı
Aylar Önyargı Tekrarlanabilirliği	≤ 20μg
Aylar Ölçek Faktörü Doğruluğu	≤20 ppm
Giromotor
Önyargı Tekrarlanabilirliği	≤0.008°/saat
Ölçek faktörü doğruluğu	≤20 ppm
Rastgele yürüyüş	≤0,003°/√hr
Özellikleri
Konum doğruluğu (Temiz inersi)	≤1nm/12h
Konum doğruluğu (Inertial navigasyon uydu kombinasyonu)	Uydu doğruluğundan daha iyi.
Hız doğruluğu (Temiz eylemsizlik)	≤1.0m/s
Hız doğruluğu (Inertial navigasyon uydu kombinasyonu)	≤0.2m/s
Köşe Hızı	≥±400°/s
Çevre Hızlandırması	100000°/s2
Hızlandırma	> 25 g
Çevreci Bir Tutum	Herhangi bir yönlendirme
Hizalama süresi	≤15 dakikalık
Giriş/çıkış	3 RS422 full-duplex seri bağlantı noktası, 1 100M Ethernet bağlantısı
Düzleştirme Zamanı	<15 dakikalık
AHRS Uygulamaları Performansı
Hedef Doğruluğu (Tam İnersiyon)	≤0.1°sec ((L)
Yön doğruluğu (Uydu navigasyon kombinasyonu)	≤0.05°sec ((L)
Pitch & Roll Doğruluğu (Temiz inersi)	≤0.05°
Pitch & Roll Precision (Uydu navigasyonu kombinasyonu)	≤0.02°
Güç tüketimi	<40W
Boyutları	232186160
Ağırlık	< 8,2 kg
Sıcaklık	-40°C~60°C
Şok	15g, Yarım Sinüs Dalgası 11ms
Giriş Voltajı	DC24V ((± 25%)
Soğutma	Montaj levhasına iletme
titreşim	20~2000Hz, 6.06g
MTBF	>15000 saat
