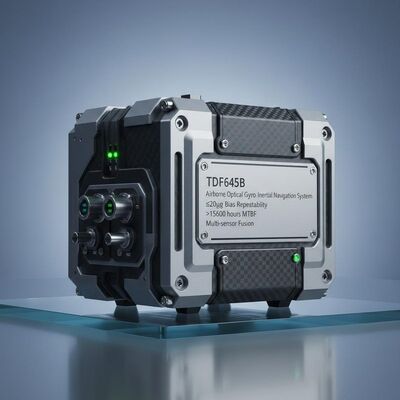

Kalite TDF645B Havadaki Optik Girosensör İnersyal Navigasyon Sistemi ≤20μg Bias Tekrarlanabilirliği, >15000 saat MTBF ve Çok Duygunlu Füzyon Fabrika

TDF645B Havadaki Optik Girosensör İnersyal Navigasyon Sistemi ≤20μg Bias Tekrarlanabilirliği, >15000 saat MTBF ve Çok Duygunlu Füzyon

Name: TDF645B Havadaki Optik Girosensör İnersyal Navigasyon Sistemi ≤20μg Bias Tekrarlanabilirliği, >15000 saat MTBF ve Çok Duygunlu Füzyon
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF645B
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDF645B

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: Ayda 10 SET

Teslimat süresi: 5-8 iş günü

Ödeme Koşulları: L/C,T/T

Standart Paketleme: Karton kutu

TDF645B Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Ürün Özetleri

TDF645B havadan optik jiroskop INS, çoklu sensör füzyonu ile ≤1 nm/6 saat konum doğruluğu sağlar. 15.000+ saat MTBF, -40°C ile 60°C arasında çalışma özelliğine sahiptir ve üstün İHA performansı için uydu/gökyüzü/görsel navigasyon entegrasyonunu destekler.

Ürün Özel Nitelikleri

Vurgulamak

Havadaki Optik Jiro İnersiyonel Navigasyon

,

Havacılık ataletsel ölçüm birimi

,

Optik Jiroskop ataletsel ölçüm birimi

Aylar önyargı tekrarlanabilirliği:

≤20μg

Aylar ölçek faktörü doğruluğu:

≤20ppm

Önyargı Tekrarlanabilirliği:

≤0.008 °/saat

Ölçek faktörü doğruluğu:

≤20ppm

Rastgele yürüyüş:

≤0,003°/√saat

Titreşim:

20~2000Hz,6.06g

Güç Kaynağı:

15000 saatin üzerinde

Ürün Açıklaması

Havacılık Navigasyonu TDF645B Havadaki Optik Gyro İnersiyonel Navigasyon

Havadaki Optik Gyro İnersiyonel Navigasyon Sistemi (INS), optik jiroskoplar ve kuvars hızlandırıcıları çekirdek algılama bileşenleri olarak kullanır.Ya bir bağlama ya da bir dithered (modüle edilmiş) sistem mimarisini kullananYüksek işleme hızlarında gelişmiş navigasyon yazılımı ile çalışan sistem, sofistike hesaplama çekirdeği aracılığıyla gerçek zamanlı navigasyon verilerini sunar.

Bu ürün serisi, uydu navigasyonu, göksel navigasyon, radyo navigasyonu, yükseklik ölçer verilerinin birleşimini destekleyen çok kaynaklı entegrasyon yeteneklerine sahiptir.Görev gereksinimlerine göre görsel navigasyon sistemleriSaf eylemsizlik navigasyonundan optimize edilmiş çoklu sensörlü füzyona kadar değişen esnek operasyon modlarını sunan tam konum, hız,Hava üzerindeki platformlar için konum ve durum bilgileri.

Uygulama Alanları

Sabit kanatlı UAV'ler, döner kanatlı UAV'ler ve özel hava taşıtları için uygundur.

Performans Özellikleri

Uydu, gökyüzü, yükseklik ölçer, radyo ve görsel navigasyon verilerini içeren çoklu sensör füzyonunu destekler
Müşteri ihtiyaçlarına göre kendi kendini hizalama, hareketli taban hizalama ve transfer hizalama arasında geçiş yapmayı destekler
Yer tabanlı titreşimli platformlarda ve uçuş sırasında hizalama kapasitesine sahip
Sistem hata tespiti ve alarm fonksiyonları ile donatılmıştır.

Teknik özellikler

Parametre Tipi	Spesifikasyon	Değer
Hızlandırıcı	Aylar Önyargı Tekrarlanabilirliği	≤ 20μg
Hızlandırıcı	Aylar Ölçek Faktörü Doğruluğu	≤20 ppm
Giromotor	Önyargı Tekrarlanabilirliği	≤0.008°/saat
	Ölçek faktörü doğruluğu	≤20 ppm
	Rastgele yürüyüş	≤0,003°/√hr
Özellikleri	Konum doğruluğu (Temiz inersi)	≤1nm/6 saat
	Konum doğruluğu (Inertial navigasyon uydu kombinasyonu)	Uydu doğruluğundan daha iyi.
	Hız doğruluğu (Temiz eylemsizlik)	≤1.0m/s
	Hız doğruluğu (Inertial navigasyon uydu kombinasyonu)	≤0.2m/s
Köşe Hızı		≥±400°/s
Çevre Hızlandırması		100000°/s2
Hızlandırma		> 25 g
Çevreci Bir Tutum		Herhangi bir yönlendirme
Hizalama süresi		≤8 dakikalık
Giriş/çıkış		3 RS422 full-duplex seri bağlantı noktası, 1 100M Ethernet bağlantısı
AHRS Uygulamaları Performansı	Hedef Doğruluğu (Tam İnersiyon)	≤0.1°sec ((L)
AHRS Uygulamaları Performansı	Yön doğruluğu (Uydu navigasyon kombinasyonu)	≤0.05°sec ((L)
Pitch & Roll Doğruluğu	Saf inersi.	≤0.05°
Pitch & Roll Doğruluğu	Uydu navigasyonu kombinasyonu	≤0.02°
Güç tüketimi		<40W
Boyutları		193169160
Ağırlık		<6,5 kg
Sıcaklık		-40°C~60°C
Şok		15g, Yarım Sinüs Dalgası 11ms
Giriş Voltajı		DC24V ((± 25%)
Soğutma		Montaj levhasına iletme
titreşim		20~2000Hz, 6.06g
MTBF		>15000 saat
