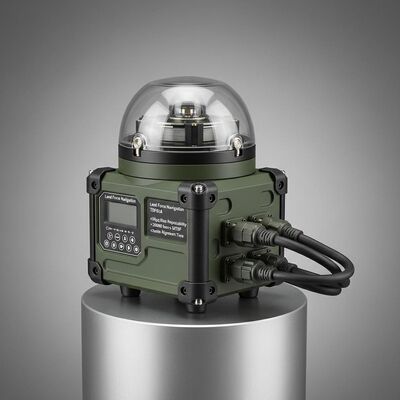

Kalite Kara Kuvvetleri Navigasyonu TDF61A ≤50μg Bias Tekrarlanabilirliği, >20000 saat MTBF ve ≤5 dakikalık Hizalama Zamanı ile Araç Montajlı Optik Gyro konumlandırma ekipmanları Fabrika

Kara Kuvvetleri Navigasyonu TDF61A ≤50μg Bias Tekrarlanabilirliği, >20000 saat MTBF ve ≤5 dakikalık Hizalama Zamanı ile Araç Montajlı Optik Gyro konumlandırma ekipmanları

Name: Kara Kuvvetleri Navigasyonu TDF61A ≤50μg Bias Tekrarlanabilirliği, >20000 saat MTBF ve ≤5 dakikalık Hizalama Zamanı ile Araç Montajlı Optik Gyro konumlandırma ekipmanları
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDF61A

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: Ayda 10 SET

Teslimat süresi: 5-8 iş günü

Standart Paketleme: Karton kutu

TDF61A.pdf

PDF

Ürün Özetleri

TDF61A araca monteli optik jiroskop konumlandırma ekipmanı, ≤0,03°/saat sapma tekrarlanabilirliği ve >20.000 saat MTBF ile yüksek hassasiyetli navigasyon sunar. Dinamik hizalama, çok modlu çalışma (ZUPT/entegre navigasyon) ve zorlu koşullarda (-40°C~60°C) sağlam performans sunar.

Ürün Özel Nitelikleri

Vurgulamak

atıl navigasyon sistemi

,

Optik Jiroskop Konumlandırma ve Yönlendirme Ekipmanı

,

Araç Üzerine Monteli Optik Jiroskop Ekipmanı

Aylar önyargı tekrarlanabilirliği:

≤50μg

Aylar ölçek faktörü doğruluğu:

≤50ppm

Önyargı Tekrarlanabilirliği:

≤0.03 °/saat, 1σ

Ölçek faktörü doğruluğu:

≤50ppm

Rastgele yürüyüş:

≤0.01 °/√HR

Titreşim:

20~2000Hz,6.06g

Güç Kaynağı:

>20000 saat

Ürün Açıklaması

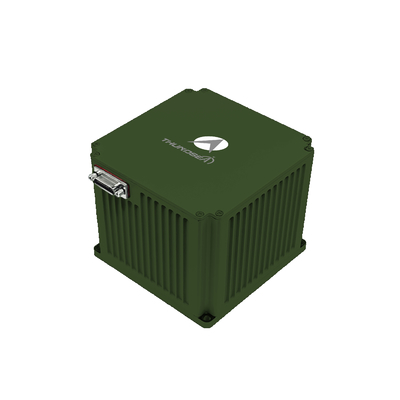

Kara Kuvvetleri Navigasyon Araç Montajlı Optik Giroskotik konumlandırma ve yönlendirme ekipmanları TDF61A

Kara Kuvvetleri Navigasyonu TDF61A Araç Montajlı Optik Gyro Konumlandırma ve Yönlendirme Ekipmanı

Ürün Genel Görünümü

Araca monte edilen optik gyrosposisyon ve yönlendirme cihazı, lazer veya fiber optik gyros ve kuvars hızlandırıcıları çekirdek sensörleri olarak kullanır.Gelişmiş navigasyon yazılımı ile bağlı bir eylemsizlik navigasyon sistemi mimarisi kullanmak, gerçek zamanlı navigasyon bilgileri sunar. Ürün serisi sıfır hız güncellemesi (ZUPT), inersiyel / uydu tabanlı entegre navigasyon,İnersyal/odometre entegre navigasyon, çeşitli araç montajlı platformlar için kapsamlı araç navigasyon parametrelerini sağlar.

Uygulama Alanları

Geodetik araştırma araçları
Tanklar ve kendi kendine hareket eden toplar
Piyade savaş araçları
İnsansız araçlar
Yüksek hızlı trenler
Tarım makinesi araçları

Performans Özellikleri

statik veya dinamik (hareket halinde) durumlarda hizalama ve başlangıç yapma kapasitesine sahip
Otonom navigasyon, sıfır hız güncellemesi (ZUPT) ve kilometro sayıcısı ve/veya uydu tabanlı sistemlerle entegre navigasyon özellikleri
Yüksek enlem (± 65°), aşırı soğuk ve yüksek irtifa bölgelerinde kullanılmak için uygundur
Yüksek güvenilirlik tasarımı

Teknik özellikler

Model

TDF61A

Hızlandırıcı Performansı

Aylar Önyargı Tekrarlanabilirliği	≤ 50μg
Aylar Ölçek Faktörü Doğruluğu	≤ 50 ppm

Girospor Performansı

Önyargı Tekrarlanabilirliği	≤0.03°/saat,1σ
Ölçek faktörü doğruluğu	≤ 50 ppm
Rastgele yürüyüş	≤0.01°/√hr

Sistem Özellikleri

Köşe Hızı	≥±400°/s
Çevre Hızlandırması	100000°/s2
Hızlandırma	>40g
Çevreci Bir Tutum	Herhangi bir yönlendirme
Hizalama süresi	≤5 dakikalık

Giriş/çıkış

Arayüzler

3 RS422 full-duplex seri bağlantı noktası, 1 100M Ethernet bağlantısı

Konum Doğruluğu

İnersyal navigasyon/odometer kombinasyonu	%1D
Kuzey bulma/yönlendirme doğruluğu	≤5.0mil
Saklama doğruluğu/2 saat	≤6.0mil
Kombine navigasyon konum doğruluğu	≤3.0mil

AHRS Uygulamaları Performansı

Yön Doğruluğu	≤3.0mil
Pitch & Roll Doğruluğu	≤1,0mil

Fiziksel Özellikler

Güç tüketimi	<15W
Boyutları	110110100 mm
Ağırlık	<1.7kg
Çalışma sıcaklığı	-40°C~60°C
Şok Direnci	15g, Yarım Sinüs Dalgası 11ms
Giriş Voltajı	DC24V ((± 25%)
Soğutma yöntemi	Montaj levhasına iletme
titreşim direnci	20~2000Hz, 6.06g
MTBF	>20000 saat
