Kalite Kara Kuvvetleri Navigasyonu TDF71A ≤0.01°/h Bias Tekrarlanabilirliği, >20000 saat MTBF ve ≤5 dakikalık Hizalama Zamanı ile Araç Montajlı Optik Gyro konumlandırma ekipmanları Fabrika

Kara Kuvvetleri Navigasyonu TDF71A ≤0.01°/h Bias Tekrarlanabilirliği, >20000 saat MTBF ve ≤5 dakikalık Hizalama Zamanı ile Araç Montajlı Optik Gyro konumlandırma ekipmanları

Name: Kara Kuvvetleri Navigasyonu TDF71A ≤0.01°/h Bias Tekrarlanabilirliği, >20000 saat MTBF ve ≤5 dakikalık Hizalama Zamanı ile Araç Montajlı Optik Gyro konumlandırma ekipmanları
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDF71A

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: Ayda 10 SET

Teslimat süresi: 5-8 iş günü

Standart Paketleme: Karton kutu

TDF71A.pdf

PDF

Ürün Özetleri

Kara Kuvvetleri Navigasyonu TDF71A Araç Taşıtlı Optik Girostik Konumlandırma ve Yönlendirme Ekipmanı Gelişmiş Araç Navigasyon Sistemi Araca monte edilen optik jiroskopik konumlandırma ve yönlendirme sistemi, çekirdek algılama bileşenleri olarak kuvars hızlandırıcılarla birleştirilmiş lazer veya ...

Ürün Özel Nitelikleri

Vurgulamak

Optik Jiroskop Konumlandırma Ekipmanı

,

Kara Kuvvetleri ataletsel seyrüsefer

,

Yüksek Doğrulukta ataletsel seyrüsefer

Aylar önyargı tekrarlanabilirliği:

≤20μg

Aylar ölçek faktörü doğruluğu:

≤20ppm

Önyargı Tekrarlanabilirliği:

≤0,01°/sa

Ölçek faktörü doğruluğu:

≤20ppm

Rastgele yürüyüş:

≤0,003°/√saat

Titreşim:

20~2000Hz,6.06g

Güç Kaynağı:

>20000 saat

Ürün Açıklaması

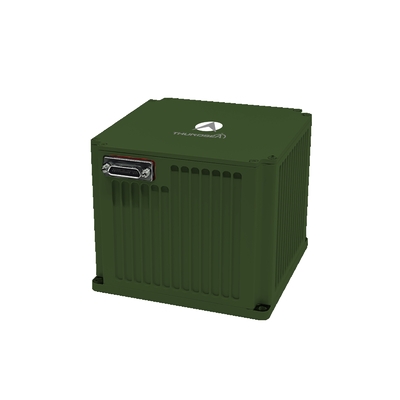

Kara Kuvvetleri Navigasyonu TDF71A Araç Taşıtlı Optik Girostik Konumlandırma ve Yönlendirme Ekipmanı

Gelişmiş Araç Navigasyon Sistemi

Araca monte edilen optik jiroskopik konumlandırma ve yönlendirme sistemi, çekirdek algılama bileşenleri olarak kuvars hızlandırıcılarla birleştirilmiş lazer veya fiber optik jiroskoplar kullanır.Strpdown inersyal navigasyon sistemi mimarisi altında çalışan, gerçek zamanlı navigasyon verilerini sunmak için gelişmiş algoritmik yazılım kullanır. Bu ürün serisi, Sıfır Hız Güncelleme (ZUPT),İnersyal/uydu ile entegre navigasyon, ve hareketsizlik/odometre füzyon navigasyonu, çeşitli mobil platform gereksinimleri için kapsamlı araç hareketi parametrelerini sağlar.

Uygulama Alanları

Geodetik araştırma araçları
Tanklar ve kendi kendine hareket eden toplar
Piyade savaş araçları
İnsansız araçlar
Yüksek hızlı trenler
Tarım makinesi araçları

Performans Özellikleri

statik veya dinamik (hareket halinde) durumlarda hizalama ve başlangıç yapma kapasitesine sahip
Otonom navigasyon, sıfır hız güncellemesi (ZUPT) ve kilometro sayıcısı ve/veya uydu tabanlı sistemlerle entegre navigasyon özellikleri
Yüksek enlem (± 65°), aşırı soğuk ve yüksek irtifa bölgelerinde kullanılmak için uygundur
Yüksek güvenilirlik ve sağlam performans

Teknik özellikler

Türü	TDF71A
Hızlandırıcı
Aylar Önyargı Tekrarlanabilirliği	≤ 20μg
Aylar Ölçek Faktörü Doğruluğu	≤20 ppm
Giromotor
Önyargı Tekrarlanabilirliği	≤0.01°/h
Ölçek faktörü doğruluğu	≤20 ppm
Rastgele yürüyüş	≤0,003°/√hr
Özellikleri
Köşe Hızı	≥±400°/s
Çevre Hızlandırması	100000°/s2
Hızlandırma	> 25 g
Çevreci Bir Tutum	Herhangi bir yönlendirme
Hizalama süresi	≤5 dakikalık
Giriş/çıkış
Arayüzler	3 RS422 full-duplex seri bağlantı noktası, 1 100M Ethernet bağlantısı
Konum Doğruluğu
Kuzey bulma/yönlendirme doğruluğu	- Hayır.
İnersyal navigasyon/odometer kombinasyonu	≤ 0,4%D
Kuzey bulma/yönlendirme doğruluğu	≤3.0mil
Saklama doğruluğu/2 saat	≤4.0mil
Kombine navigasyon konum doğruluğu	≤2.0mil
AHRS Uygulamaları Performansı
Yön Doğruluğu	≤2.0mil
Pitch & Roll Doğruluğu	≤0,5mil
Özellikleri
Güç tüketimi	<15W
Boyutları	110110100
Ağırlık	< 2,2 kg
Sıcaklık	-40°C~60°C
Şok	15g, Yarım Sinüs Dalgası 11ms
Giriş Voltajı	DC24V ((± 25%)
Soğutma	Montaj levhasına iletme
titreşim	20~2000Hz, 6.06g
MTBF	>20000 saat
