Kalite TDL65A Araçlara monte edilmiş, açı hızı ≥±400°/s, önyargı tekrarlanabilirliği ≤0,006°/s ve ağırlığı <6kg olan optik giroskotik konumlandırma cihazı Fabrika

TDL65A Araçlara monte edilmiş, açı hızı ≥±400°/s, önyargı tekrarlanabilirliği ≤0,006°/s ve ağırlığı <6kg olan optik giroskotik konumlandırma cihazı

Name: TDL65A Araçlara monte edilmiş, açı hızı ≥±400°/s, önyargı tekrarlanabilirliği ≤0,006°/s ve ağırlığı <6kg olan optik giroskotik konumlandırma cihazı
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL65A
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDL65A

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: Ayda 10 SET

Teslimat süresi: 5-8 iş günü

Standart Paketleme: Karton kutu

TDL65A.pdf

PDF

Ürün Özetleri

TDL65A araca monteli optik jiroskop sistemi, ≤0,006°/saat öngerilim tekrarlanabilirliği ve ≥±400°/sn açısal hız sunar. Tanklar, İHA'lar ve araştırma araçları için ZUPT, GNSS ve kilometre sayacı entegrasyonunu destekler. Aşırı koşullarda (-40°C~60°C) 20.000+ saat MTBF ile çalışır.

Ürün Özel Nitelikleri

Vurgulamak

Gelişmiş eylemsizlik navigasyon sistemi

,

Araç üzerine monte edilmiş inersiyel navigasyon sistemi

Önyargı Tekrarlanabilirliği:

≤0,006°/saat

Ölçek faktörü doğruluğu:

≤3ppm

Rastgele yürüyüş:

≤0.0015 °/√HR

Şunun için uygun::

≥±400°/sn

Boyutlar:

193 × 169 × 160

Ağırlık:

＜6kg

Ürün Açıklaması

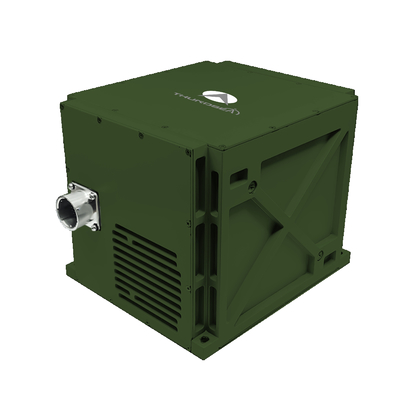

Gelişmiş Kara Kuvvetleri Navigasyonu TDL65A Araç Taşıtlı Optik Jiro Konumlandırma ve Yönlendirme Ekipmanı

Araca monte edilen TDL65A optik gyroskopik konumlandırma ve yönlendirme sistemi, çekirdek sensörleri olarak lazer / fiber optik gyroskoplar ve kuvars hızlandırıcılar kullanır.Gelişmiş navigasyon algoritmaları ile bağlı bir eylemsizlik navigasyon mimarisini benimsemek, gerçek zamanlı konumlandırma verileri sağlar. Bu ürün serisi, Sıfır Hız Güncelleştirmesi (ZUPT), GNSS destekli inersiyel navigasyon,ve kilometre sayısına dayalı inersiyel navigasyon.

Uygulama Alanları

Geodetik araştırma araçları
Tanklar ve kendi kendine hareket eden toplar
Piyade savaş araçları
İnsansız araçlar
Yüksek hızlı trenler
Tarım makinesi araçları

Performans Özellikleri

Özerk navigasyon yeteneği
Sıfır Hızlı Güncelleme (ZUPT) işlevi
Kilometre sayım ve uydu tabanlı sistemlerle entegre navigasyon
Yüksek güvenilirlik tasarımı
Yüksek enlem (± 65 °), aşırı soğuk ve yüksek irtifa bölgelerinde uygundur
statik veya dinamik (hareket halinde) durumlarda hizalama ve başlangıç yapma kapasitesine sahip

Teknik özellikler

Parametre Tipi	Spesifikasyon
Model	TDL65A
Hızlandırıcı Tarafsızlığı Tekrarlanabilirliği	≤ 10 μg
Hızlandırıcı ölçeği faktörü doğruluğu	≤ 10 ppm
Geri Döndürülebilirlik	≤0.006°/h
Giroskala Faktörü Doğruluğu	≤3ppm
Giromatik rastgele yürüyüş	≤0.0015°/√hr
Köşe Hızı	≥±400°/s
Çevre Hızlandırması	100000°/s2
Hızlandırma	> 25 g
Çevreci Bir Tutum	Herhangi bir yönlendirme
Düzleştirme Zamanı	≤8 dakikalık
Giriş/çıkış	3 RS422 full-duplex seri bağlantı noktası, 1 100M Ethernet bağlantısı
Kuzey Bulma/Yönlendirme Doğruluğu	≤7m
İnersyal Navigasyon/Odometer Kombinasyonu	≤ 0,2%D
Doğruluğu korumak (2 saat)	≤1,0mil
Kombine Navigasyon Konumu Doğruluğu	≤0,5mil
AHRS Başlık Doğruluğu	≤0,5mil
AHRS Pitch & Roll Doğruluğu	≤0.2mil
Güç tüketimi	<30W
Boyutları	193169160 mm
Ağırlık	< 6kg
Çalışma sıcaklığı	-40°C ile 60°C arasında
Şok Direnci	15g, Yarım Sinüs Dalgası 11ms
Giriş Voltajı	DC24V ((± 25%)
Soğutma yöntemi	Montaj levhasına iletme
titreşim direnci	20~2000Hz, 6.06g
MTBF	>20000 saat
