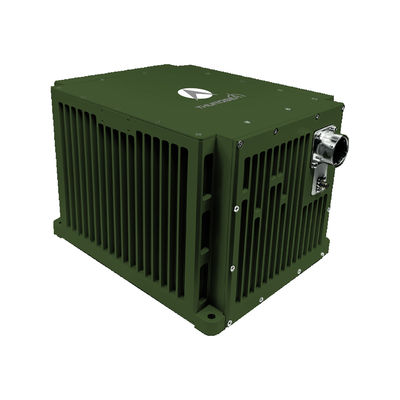

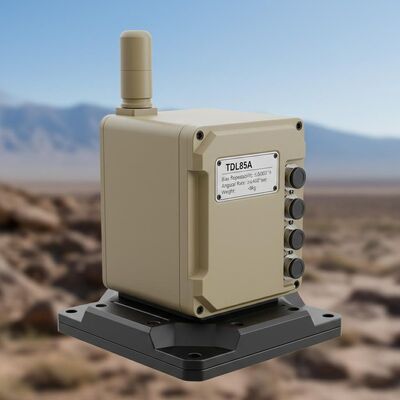

Kalite Kara Kuvvetleri Navigasyonu TDL85A ≤0.003°/h Bias Tekrarlanabilirliği, ≥±400°/s açısal Hızı ve <8kg Ağırlığı olan Araç Taşıtlı Optik Gyro Konumlandırma Ekipmanı Fabrika

Kara Kuvvetleri Navigasyonu TDL85A ≤0.003°/h Bias Tekrarlanabilirliği, ≥±400°/s açısal Hızı ve <8kg Ağırlığı olan Araç Taşıtlı Optik Gyro Konumlandırma Ekipmanı

Name: Kara Kuvvetleri Navigasyonu TDL85A ≤0.003°/h Bias Tekrarlanabilirliği, ≥±400°/s açısal Hızı ve <8kg Ağırlığı olan Araç Taşıtlı Optik Gyro Konumlandırma Ekipmanı
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL85A
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDL85A

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: Ayda 10 SET

Teslimat süresi: 5-8 iş günü

Standart Paketleme: Karton kutu

TDL85A.pdf

PDF

Ürün Özetleri

TDL85A araca monteli optik jiroskop, ≤0,003°/saat sapma, ≤2 ppm doğruluk ve ±400°/sn hız ile hassas navigasyon sağlar. -40°C~60°C çalışma sertifikalı olup tanklar, araştırma araçları ve insansız platformlar için ZUPT, GNSS ve kilometre sayacı entegrasyonunu destekler.

Ürün Özel Nitelikleri

Vurgulamak

Araç Üzerine Monteli Optik Jiroskop Navigasyon

,

Kara Kuvvetleri ataletsel navigasyon sistemi

,

Optik Jiroskop ataletsel navigasyon sistemi

Önyargı Tekrarlanabilirliği:

≤0,003°/saat

Rastgele yürüyüş:

≤0,0008°/√saat

Ölçek faktörü doğruluğu:

≤2ppm

Şunun için uygun::

≥±400°/sn

Boyutlar:

232 × 186 × 160

Ağırlık:

<8kg

Ürün Açıklaması

Kara Kuvvetleri Navigasyonu TDL85A Araç Taşıtlı Optik Girokondüksiyon Pozisyonlandırma Yönlendirme Ekipmanı

Araçlara monte edilen bu optik gyroskotik konumlandırma ve yönlendirme sistemi, çekirdek sensörleri olarak kuvars hızlandırıcılarla birleştirilmiş lazer veya fiber optik gyroskoplar kullanır.Gelişmiş navigasyon yazılımı ile bağlı bir eylemsizlik navigasyon sistemi (SINS) mimarisi kullanmak, çoklu operasyonel modlar üzerinden gerçek zamanlı navigasyon verileri sağlar.

Sistem yetenekleri

Ekipman, çeşitli araç platformlarının çeşitli gereksinimlerini karşılamak için konum, hız ve tavır da dahil olmak üzere tam araç navigasyon parametrelerini sağlar.Çalışma modları, sabit kalibrasyon için Sıfır Hızlı Güncelleme (ZUPT) içerir., inersiyel/GNSS entegre navigasyon (GPS/BeiDou), ve inersiyel/odometre entegrasyonu.

Uygulama Alanları

Geodetik araştırma araçları
Tanklar ve kendi kendine hareket eden toplar
Piyade savaş araçları
İnsansız araçlar
Yüksek hızlı trenler
Tarım makinesi araçları

Performans Özellikleri

statik veya dinamik (hareket halinde) durumlarda hizalama ve başlangıç yapma kapasitesine sahip
Otonom navigasyon, sıfır hız güncellemesi (ZUPT) ve kilometro sayıcısı ve/veya uydu tabanlı sistemlerle entegre navigasyon özellikleri
Yüksek enlem (± 65°), aşırı soğuk ve yüksek irtifa bölgelerinde kullanılmak için uygundur
Yüksek güvenilirlik tasarımı

Teknik özellikler

Parametre Tipi	Spesifikasyon
Hızlandırıcı Aylar Bias Tekrarlanabilirliği	≤ 10 μg
Hızlandırıcı Aylar Ölçek Faktörü Doğruluğu	≤ 10 ppm
Geri Döndürülebilirlik	≤0,003°/h
Giroskala Faktörü Doğruluğu	≤ 2 ppm
Rastgele yürüyüş	≤0.0008°/√hr
Köşe Hızı	≥±400°/s
Çevre Hızlandırması	100000°/s2
Hızlandırma	> 25 g
Çevreci Bir Tutum	Herhangi bir yönlendirme
Düzleştirme Zamanı	≤8 dakikalık
Giriş/çıkış	3 RS422 full-duplex seri bağlantı noktası, 1 100M Ethernet bağlantısı
Kuzey Bulma/Yönlendirme Doğruluğu	≤7m
İnersyal Navigasyon/Odometer Kombinasyonu	≤ 0,1%D
Saklama Doğruluğu/2 saat	≤0,5mil
Kombine Navigasyon Konumu Doğruluğu	≤0,3mil
AHRS Başlık Doğruluğu	≤0,3mil
AHRS Pitch & Roll Doğruluğu	≤0.2mil
Güç tüketimi	<30W
Boyutları	232186160
Ağırlık	<8kg
Çalışma sıcaklığı	-40°C~60°C
Şok Direnci	15g, Yarım Sinüs Dalgası 11ms
Giriş Voltajı	DC24V ((± 25%)
Soğutma yöntemi	Montaj levhasına iletme
titreşim direnci	20~2000Hz, 6.06g
MTBF	>20000 saat
