Kalite Model DINS-200 Yüksek hassasiyetli Tek Eksenli Döner Lazer Giroskop Asker Standartlı İnersiyonel Navigasyon Sistemi Fabrika

Model DINS-200 Yüksek hassasiyetli Tek Eksenli Döner Lazer Giroskop Asker Standartlı İnersiyonel Navigasyon Sistemi

Name: Model DINS-200 Yüksek hassasiyetli Tek Eksenli Döner Lazer Giroskop Asker Standartlı İnersiyonel Navigasyon Sistemi
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Dins-200
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: Dins-200

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Ödeme Koşulları: T/T

Standart Paketleme: Karton kutu

DINS-200.pdf

PDF

Ürün Özetleri

DINS-200 yüksek hassasiyetli tek eksenli döner lazer jiroskopu INS, ≤30 ark saniyelik yön doğruluğu sunar, çoklu sensör entegrasyonunu (GNSS/odometre) destekler ve çevrimiçi otomatik kalibrasyon özelliğine sahiptir. Gemiler, UUV'ler ve füze fırlatma araçları için askeri düzeyde dayanıklılık.

Ürün Özel Nitelikleri

Vurgulamak

Tek eksenli dönen lazer jiroskopu

,

yüksek hassasiyetli inersiyal navigasyon sistemi

,

Garanti ile dönen lazer jiroskopu

Ürün Açıklaması

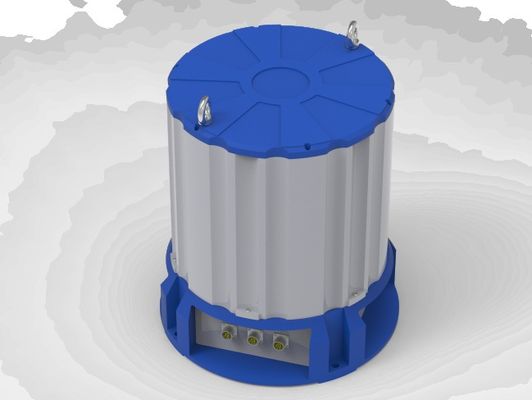

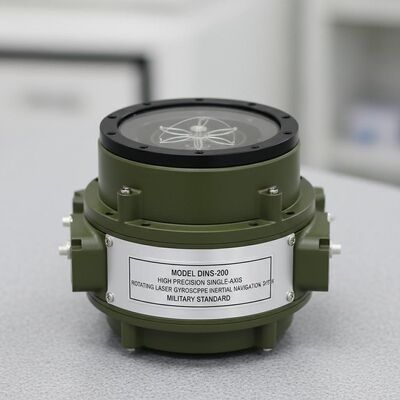

Model DINS-200 Yüksek hassasiyetli Tek Eksenli Döner Lazer Jiroskop İnersiyonel Navigasyon Sistemi

Ürün Genel Görünümü

DINS-200 tek eksenli dönen lazer jiroskop inersiyel navigasyon sistemi, yüksek performanslı inersiyel navigasyon ve ölçüm ekipmanlarını temsil eder.Gelişmiş yüksek hassasiyetli lazer jiroskopu ve kuvars esnek hızlandırma teknolojisi ile tasarlanmıştır., bu sistem sofistike hata kalibrasyonu, sıcaklık telafi,ve hata kendiliğinden telafi yeteneği ile tek eksenli döner çevrimiçi kendiliğinden kalibrasyon.

Elektromanyetik koruma tasarımı, termal denge optimizasyonu, titreşim modu mühendisliği, mühürleme tasarımı ve katı üretim standartları ile,DINS-200, zorlu uygulamalar için olağanüstü çevresel uyarlanabilirliği sağlar.

Temel Özellikler

Yüksek hassasiyetli iki frekanslı mekanik olarak direlenmiş lazer jiroskopu
Tek eksenli dönüş yoluyla çevrim içi kendi kendini kalibre etme ve hata kendi kendini telafi etme
Bozgun karşıtı yolculuk kendi kendine hizalama yeteneği
Uydu navigasyon sistemlerini, kilometro sayısını, Doppler logunu, elektromanyetik logunu, yükseklik ölçerini ve ultra kısa baz hattı sualtı akustik konumlandırma sistemlerini destekleyen kapsamlı giriş arayüzü
Dış referans bilgilerine dayanan saf eylemsizlik, amortizasyon veya entegre navigasyonun otomatik veya manuel seçimi ile birden fazla çalışma modu
Mükemmel çevresel uyarlanabilirlik
Askeri standartlara uygunluk

Başvurular

Yüksek hassasiyetli gemi navigasyonu
Sualtı insansız dalgıçların navigasyonu ve konumlandırılması
Topçu jeodezik araçlarının konumlandırılması ve yönlendirilmesi
Füze fırlatma araçlarının konumlandırılması ve yönlendirilmesi
Yüksek hassasiyetli pozisyon ölçümü

Teknik özellikler

Elektriksel Özellikler

Güç kaynağı: 28VDC (18-36VDC), <100W
İletişim: Yapılandırılabilir seri bağlantı noktaları (921600), Ethernet bağlantı noktası, 2 CAN otobüs arayüzü, 1 PPS arayüzü, kilometre sayıcısı darbe arayüzü
Maksimum Çıkış Frekansı: 1000Hz

Çalışma ortamı

Çalışma/Koruyucu sıcaklık: -40°C - +60°C / -55°C - +80°C
Titreme: 1g Sinus @ 5-50Hz
Şok direnci: Normal çalışma/30g@6ms / 50g@11ms altında hasar yok

Fiziksel Özellikler

Boyut: φ480mm * 520mm (dayameter * yükseklik)
Ağırlık: ≤62kg (bufer tabanı olmadan)

Ölçme aralığı

Çevre Hız: ±400deg/s
Hızlandırma: ±15g

Performans Özellikleri

Parametreler	Mod	Spesifikasyon
Başlık (RMS)	Saf İnerti	≤60 ark saniye
Başlık (RMS)	Damping/Birleştirme	≤30 ark saniye
RMS (Roll Pitch)	Saf İnerti	≤30 ark saniye
RMS (Roll Pitch)	Damping/Birleştirme	≤15 ark saniye
Konum (CEP)	Saf İnersiyon	≤2nm/48h
	Yönlendirilmiş kombinasyon	≤2m
	Doppler Meter Dökme	≤1nm/48h
	Elektromanyetik Ölçer Dökme	≤1,5nm/48h
	Odometer Kombinasyonu	≤0,15% OD
Hız (RMS)	Saf İnerti	≤0.6m/s
	Sıfırlama	≤0.2m/s
	Birleştirilmiş	≤0,1m/s
Başlama Zamanı	Deniz Marina	≤12 saat
	Deniz Offshore	GNSS ile ≤12 saat
	Ülke tabanlı statik	≤7 dakikalık
	Karada Seyahat	OD ile ≤15 dakikalık
Yükleme (RMS)		2.5cm veya 2.5%
