Kalite Model FG-300AH Maliyetli askeri standart tutum ve yön referans sistemi fiber-optik jiroskopla Fabrika

Model FG-300AH Maliyetli askeri standart tutum ve yön referans sistemi fiber-optik jiroskopla

Name: Model FG-300AH Maliyetli askeri standart tutum ve yön referans sistemi fiber-optik jiroskopla
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-300AH
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: FG-300AH

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Ödeme Koşulları: T/T

Standart Paketleme: Karton kutu

FG-300AH.pdf

PDF

Ürün Özetleri

Askeri düzeyde dayanıklılığa sahip uygun maliyetli FG-300AH AHRS. Fiber optik jiroskoplara, 0,01° konum doğruluğuna sahiptir ve -40°C ile +70°C arasında çalışır. Denizcilik, araç ve anten stabilizasyon uygulamaları için idealdir.

Ürün Özel Nitelikleri

Vurgulamak

maliyetle etkin tutum başlığı referans sistemi

,

FG-300AH inersyal navigasyon sistemi

,

Garanti ile uygun fiyatlı AHRS

Ürün Açıklaması

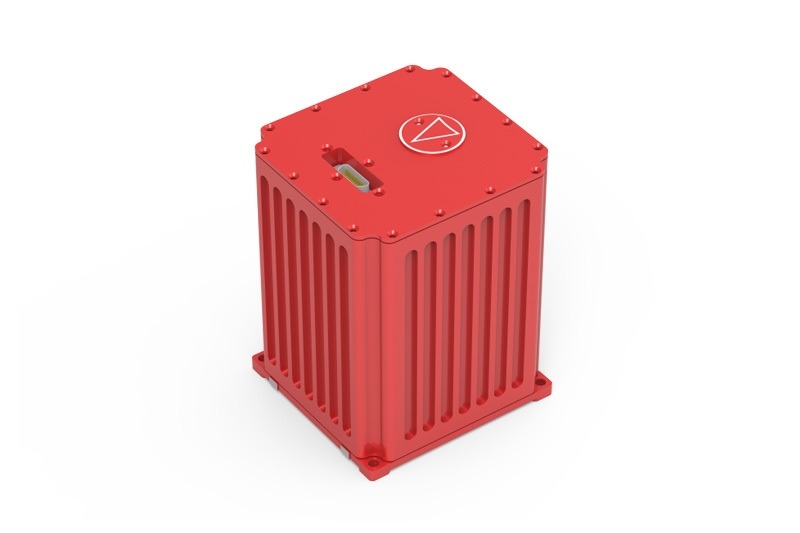

Model FG-300AH Durum ve Başlık Referans Sistemi

FG-300AH Durum ve Yön Referans Sistemi (AHRS), üç boyutlu duruş, açısal hız,HızlandırmaAskeri standartlara göre üretilen bu sistem, zorlu ortamlarda güvenilir performans sağlar.

Sistem Genel Görünümü

FG-300AH, yüksek hassasiyetli hata kalibrasyonu ve telafi yoluyla sistem doğruluğuna ulaşmak için fiber optik jiroskop teknolojisi ve kuvars bükülme hızlandırıcıları kullanır.Elektromanyetik kalkan dahil olmak üzere gelişmiş mühendislik özellikleri, ısı dengesi tasarımı, titreşim modal analizi, mühürleme tasarımı ve sıkı üretim süreçleri olağanüstü çevresel uyarlanabilirliği sağlar.

Temel Özellikler

Ucuz fiber optik jiroteknoloji
Sistem düzeyinde hata parametresi kalibrasyonu ve telafi edilmesi
Tam sıcaklık alanı sıcaklık telafi
Turbulans karşıtı kendi kendine hizalama ve hareketli taban kendi kendine hizalama
Uydu navigasyonu, metre ve DVL sistemleriyle uyumludur
Kombine navigasyon ve basınçlı navigasyon modları için yapılandırılabilir
Askeri standartlara göre inşa edilmiş.

Başvurular

Deniz düşük ve orta doğruluklu pusula sistemleri
Araç navigasyonu ve kontrolü
Anten stabilizasyon kontrolü
Tavrı başlığı referansı
AUV konumlandırması ve yönelimi

Teknik özellikler

Giroskop Performansı
Sıfır yanılsama istikrarı	0.1°/h, 1σ
Sıfır önyargı tekrarlanabilirliği	0.1°/h, 1σ
Ölçek faktörü doğrusal olmaması	50 ppm, 1σ
Hızlandırıcı Performansı
Sıfır yanılsama istikrarı	30μg, 1σ
Sıfır önyargı tekrarlanabilirliği	30μg, 1σ
Ölçek faktörü istikrarı	30 ppm, 1σ
Sistem Performansı
Başlama saati	10 dakika.
Durum doğruluğu	0.01°, 1σ
Yön doğruluğu	0.4*sec ((Lat) °, 1σ
Konum hatası (DVL ile)	1Yolculuk mesafesinin %5'i.
Ölçüm aralığı
Köşe hızı	±300°/s
Hızlandırma	±40g
Çalışma ortamı
Çalışma sıcaklığı	-40°C - +70°C
Depolama sıcaklığı	-55°C ila +85°C
titreşim	0.04g2/Hz @ 2-2000Hz
Şok direnci	30g @ 6ms / 50g @ 11ms
Elektriksel Özellikler
Çalışma voltajı	28VDC
Güç tüketimi	≤14W
İletişim arayüzü	RS422/RS232
Fiziksel Özellikler
Boyutlar (WDH)	88 * 93 * 130mm
Ağırlık	≤1,4 kg
