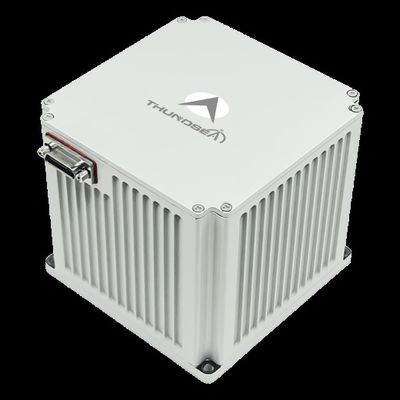

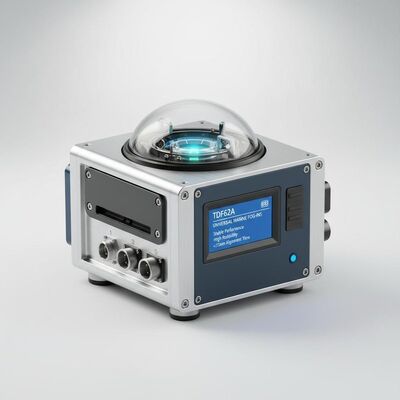

Kalite Model TDF62A, istikrarlı performanslı yüksek güvenilirlik ve ≤15 dakikalık hizalama süresi ile evrensel deniz fiber optik inersiyal navigasyon sistemi Fabrika

Model TDF62A, istikrarlı performanslı yüksek güvenilirlik ve ≤15 dakikalık hizalama süresi ile evrensel deniz fiber optik inersiyal navigasyon sistemi

Name: Model TDF62A, istikrarlı performanslı yüksek güvenilirlik ve ≤15 dakikalık hizalama süresi ile evrensel deniz fiber optik inersiyal navigasyon sistemi
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF62A
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDF62A

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Ödeme Koşulları: L/C,T/T

Standart Paketleme: Karton kutu

TDF62A.pdf

PDF

Ürün Özetleri

TDF62A deniz fiber optik INS, 0,04° yön doğruluğu, ≤15 dakika hizalama ve 20.000 saatten fazla MTBF ile istikrarlı navigasyon sağlar. Ethernet/RS422 arayüzlerine sahip zorlu ortamlardaki USV'ler/UUV'ler için idealdir.

Ürün Özel Nitelikleri

Vurgulamak

Deniz fiber optik navigasyon sistemi

,

evrensel inersyal navigasyon sistemi

,

sabit performanslı navigasyon sistemi

Ürün Açıklaması

Model TDF62A Evrensel Deniz Fiber Optik İnersiyonel Navigasyon Sistemi

Bu gelişmiş deniz lazer inersiyel navigasyon sistemi (INS), lazer gyros ve kuvars büküm hızlandırıcılarını çekirdek algılama bileşenleri olarak kullanır.İnersiyonel navigasyon sistemi mimarisi üzerine inşa edilmiş., gerçek zamanlı veri aktarımı için yüksek hızlı iç navigasyon yazılımı vardır.

Sistem Genel Görünümü

Ürün, bağımsız inersiyel navigasyon, inersiyel/uydu ile entegre navigasyon ve inersiyel/hız destekli entegre navigasyon da dahil olmak üzere birden fazla işletim modu sunar.Çeşitli deniz platformlarının gereksinimlerini karşılamak için kapsamlı navigasyon parametrelerini sağlar.

Başvurular

Küçük ve orta boyutlu insansız yüzey gemileri (USV), insansız sualtı araçları (UUV), sualtı yönlendirilmiş silahlar ve yüksek hızlarda karmaşık ortamlarda çalışan platformlar için idealdir.geniş sıcaklık dalgalanmaları, ve güçlü titreşimler.

Temel Özellikler

Düzleştirme ve başlangıç yapabilme kapasitesine sahip, demirlenmişken veya sabit hızda düz çizgi navigasyonu sırasında
Sabit performans ve yüksek güvenilirlik
Sistem hata tespiti ve alarm fonksiyonları
Ethernet ve RS422 seri portları dahil olmak üzere dijital çıkış arayüzleri

Teknik özellikler

Parametreler	Spesifikasyon
Türü	TDF62A
Hızlandırıcı Tarafsızlığı Tekrarlanabilirliği	≤ 50μg
Hızlandırıcı ölçeği faktörü doğruluğu	≤ 50 ppm
Geri Döndürülebilirlik	0.04°/saat~0.02°/saat
Giroskala Faktörü Doğruluğu	≤ 50 ppm
Rastgele yürüyüş	≤0.007°/√hr,1σ
Köşe Hızı	≥±400°/s
Çevre Hızlandırması	100000°/s2
Hızlandırma	> 25 g
Hız Doğruluğu	≤5.0kn
Başlama Zamanı	≤10 saniye
Giriş/çıkış	3 RS422 full-duplex seri bağlantı noktası, 1 100M Ethernet bağlantısı
Düzleştirme Zamanı	≤15 dakikalık
Konum Doğruluğu (Temiz İnerti)	≤6nm/1 saat
Konum Doğruluğu (İnersiya/DVL Kombinasyonu)	≤ 0,8%D
Yön Doğruluğu	≤0.3°sec ((L)
Pitch & Roll Doğruluğu	≤0.04°
Güç tüketimi	<12W
Boyutları	12011080 mm
Ağırlık	< 1,35 kg
Çalışma sıcaklığı	-40°C~60°C
Şok Direnci	15g, Yarım Sinüs Dalgası 11ms
Giriş Voltajı	DC24V ((± 25%)
Soğutma yöntemi	Montaj levhasına iletme
titreşim direnci	20~2000Hz, 6.06g
MTBF	>20000 saat
