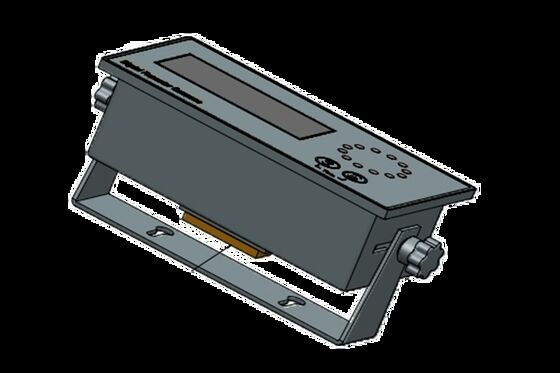

TDD-5 Dijital Tekrarlama Pusula 0.1° Doğruluk, 24V DC Gücü ve Gemi Navigasyonu için RS422/RS232 Arabirimi

Name: TDD-5 Dijital Tekrarlama Pusula 0.1° Doğruluk, 24V DC Gücü ve Gemi Navigasyonu için RS422/RS232 Arabirimi
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDD-5
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: Navioptics

Model Numarası: TDD-5

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: 1

Ödeme Koşulları: T/T

Ürün Özetleri

TDD-5 Dijital Tekrarlayıcı Pusula: 0,1° doğruluk, IP22 koruması ve RS422/RS232 arayüzüne sahip kompakt deniz pusulası. Güvenilir yön iletimi için ayarlanabilir parlaklığa sahip analog/dijital ekrana sahiptir.

Ürün Özel Nitelikleri

Boyutlar:

Anahat boyut çiziminde gösterilir

Ağırlık:

Yaklaşık 1 kg

Okuma doğruluğu:

0,1°

Çalışma Sıcaklığı:

-15°C ~ + 60°C

Gerilim:

24VDC

Güç Tüketimi:

yaklaşık 6W

Ürün Açıklaması

TDD-5 Dijital Tekrarlayıcı Pusula

Ürün Genel Görünümü

TDD-5 Dijital Tekrar Kompası, kompakt tasarımı ve gömülü, duvara monte edilmiş veya masaüstü yapılandırmaları da dahil olmak üzere esnek kurulum seçeneklerine sahip modern bir tekrar kompasıdır.Bu gelişmiş enstrüman, geminin rotasındaki verileri gyrokompasından geminin herhangi bir yerine aktarır..

En son elektronik ve bilgisayar teknolojilerini kullanarak, tekrarlayıcı pusula, coğrafi kuzeye göre kemer ve kemer çizgilerini doğru bir şekilde belirler.Girokompusun kurulum yerinden bağımsız.

Pusula, ön panel düğmeleri aracılığıyla kontrol edilebilen aydınlatma parlaklığı ile analog ve dijital iki görüntüleme modu sunar.

Teknik özellikler

Spesifikasyon	Ayrıntılar
Boyutları	Çizimde gösterildiği gibi
Ağırlık	Yaklaşık 1 kg
Okuyucu Doğru	0.1°
Koruma seviyesi	IP22
Çalışma sıcaklığı	-15°C - +60°C
Voltaj	24V DC
Güç tüketimi	Yaklaşık 6W
Başlık Serial Arayüzü	RS422 veya RS232 (NMEA)
RS422 bağlantısı	4800 baud, 1 başlangıç bit, 1 durma bit, hiç eşitlik yok
Döngü Zamanı	120 ms

NMEA Arabirim Uygunluğu:Bilgi iletimi NMEA0183 Sürüm 2.00 (IEC 61162-1) ile uyumludur. Desteklenen ifadeler şunlardır:

$xxHDTxxx.x,T*cc
$xxHDM,xxx.x,T*cc
$xxHDGxxx.x,*cc

Burada: xxx.x tekrarlayıcı pusula başlığı değerini temsil eder, *CC onaltı basamaklı kontrol bitidir (00-FF),Enter'dir veGöçmenlik.

Boyut Çizimi

TDD-5 Dijital Tekrarlama Pusula 0.1° Doğruluk, 24V DC Gücü ve Gemi Navigasyonu için RS422/RS232 Arabirimi 0
