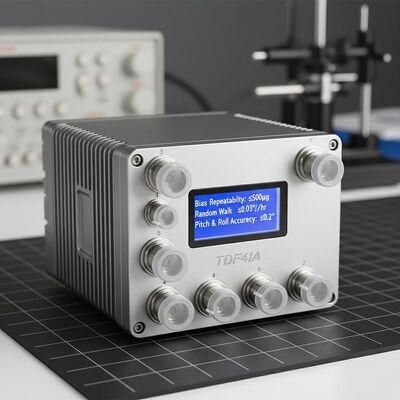

Kalite Havacılık Navigasyonu TDF41A ≤500μg Bias Tekrarlanabilirliği, ≤0.03°/√hr Rastgele Yürüyüş ve ≤0.2° Pitch & Roll Doğruluğu ile Hava Üzerinde Optik Girosensel İnersiyonel Navigasyon Sistemi Fabrika

Havacılık Navigasyonu TDF41A ≤500μg Bias Tekrarlanabilirliği, ≤0.03°/√hr Rastgele Yürüyüş ve ≤0.2° Pitch & Roll Doğruluğu ile Hava Üzerinde Optik Girosensel İnersiyonel Navigasyon Sistemi

Name: Havacılık Navigasyonu TDF41A ≤500μg Bias Tekrarlanabilirliği, ≤0.03°/√hr Rastgele Yürüyüş ve ≤0.2° Pitch & Roll Doğruluğu ile Hava Üzerinde Optik Girosensel İnersiyonel Navigasyon Sistemi
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF41A
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDF41A

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: Ayda 10 SET

Teslimat süresi: 5-8 iş günü

Ödeme Koşulları: L/C,T/T

Standart Paketleme: Karton kutu

TDF41A .pdf

PDF

Ürün Özetleri

TDF41A havadan optik cayro ataletsel navigasyon sistemi, ≤1 nm/10 dakika konum doğruluğu, ≤0,2° eğim/dönüş hassasiyeti sunar ve çoklu sensör füzyonunu destekler. 20.000+ saat MTBF, -40°C~60°C çalışma aralığı ve kompakt 500g tasarımıyla sabit/döner kanatlı İHA'lar için idealdir.

Ürün Özel Nitelikleri

Vurgulamak

TDF41A

,

Havadaki Optik Jiro İnersiyonel Navigasyon

,

Havacılık Navigasyonu

Aylar önyargı tekrarlanabilirliği:

≤500μg

Aylar ölçek faktörü doğruluğu:

≤500ppm

Önyargı Tekrarlanabilirliği:

≤0,1°/saat

Ölçek faktörü doğruluğu:

≤300ppm

Rastgele yürüyüş:

≤0,03°/√saat

Pitch & Roll doğruluğu:

≤0,2°

Başlık Doğruluğu:

≤1 ° sn (L)

Ürün Açıklaması

Havacılık Navigasyonu TDF41A Havadaki Optik Gyro İnersiyonel Navigasyon

Ürün Genel Görünümü

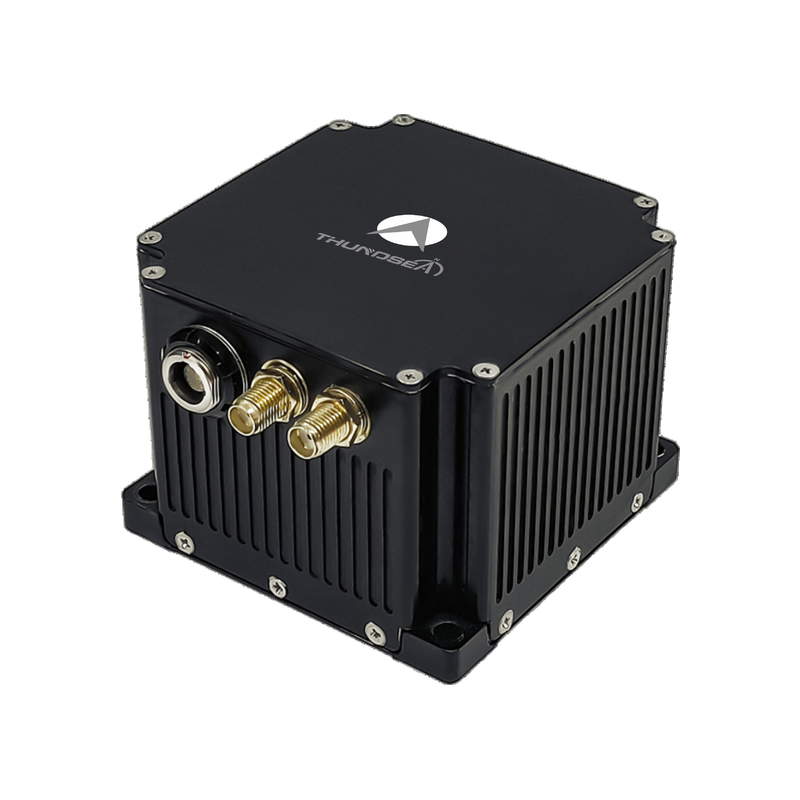

TDF41A hava üzerindeki optik jirosferik inersiyel navigasyon sistemi, optik jirosferik ve kuvars hızlandırıcıları çekirdek sensörleri olarak kullanır.Gelişmiş yüksek hızlı navigasyon yazılımı ile, gerçek zamanlı navigasyon verileri sağlar ve kullanıcı gereksinimlerine göre uydu, göksel, yükseklik ölçer, radyo ve görsel navigasyon sistemleriyle entegrasyonu destekler.

Uygulama Alanları

Sabit kanatlı UAV'ler, döner kanatlı UAV'ler ve özel hava taşıtları için uygundur.

Performans Özellikleri

Yer tabanlı titreşimli platformlarda ve uçuş sırasında hizalama kapasitesine sahip
Kendini hizalama, hareketli taban hizalama ve transfer hizalama arasında geçiş yapmayı destekler
Uydu, gökyüzü, yükseklik ölçer, radyo ve görsel navigasyon verileri ile çoklu sensör füzyon yeteneği
Entegre sistem hata tespiti ve alarm fonksiyonları

Teknik özellikler

Parametre Tipi	Spesifikasyon
Hızlandırıcı Aylar Bias Tekrarlanabilirliği	≤ 500μg
Hızlandırıcı Aylar Ölçek Faktörü Doğruluğu	≤ 500 ppm
Geri Döndürülebilirlik	≤0.1°/saat
Giroskala Faktörü Doğruluğu	≤ 300 ppm
Giromatik rastgele yürüyüş	≤0.03°/√hr
Konum Doğruluğu (Temiz İnerti)	≤1nm/10min
Konum Doğruluğu (INS + Uydu)	Uydu doğruluğundan daha iyi.
Hız Doğruluğu (INS + Uydu)	≤0.2m/s
Köşe Hızı	≥±400°/s
Çevre Hızlandırması	100000°/s2
Hızlandırma	>40g
Çevreci Bir Tutum	Herhangi bir yönlendirme
Düzleştirme Zamanı	≤5 dakikalık
Giriş/çıkış	2 RS422 Serili Portlar
AHRS Yolu Doğruluğu (Uydu)	≤1°sec ((L)
AHRS Pitch & Roll Doğruluğu (Uydu)	≤0,2°
Güç tüketimi	<10W
Boyutları	707053 mm
Ağırlık	< 500 g
Çalışma sıcaklığı	-40°C - +60°C
Şok Direnci	15g, Yarım Sinüs Dalgası 11ms
Giriş Voltajı	DC24V ((± 25%)
Soğutma yöntemi	Montaj levhasına iletme
titreşim direnci	20-2000Hz, 6.06g
MTBF	>20000 saat
