Ürün ayrıntıları:
|
| Aylar önyargı tekrarlanabilirliği: | ≤50μg | Aylar ölçek faktörü doğruluğu: | ≤500ppm |
|---|---|---|---|
| Önyargı tekrarlanabilirliği: | ≤0.3 °/saat | Ölçek faktörü doğruluğu: | ≤500ppm |
| Rastgele yürüyüş: | ≤0.01 °/√HR | Titreşim: | 20 ~ 2000Hz, 6.06g |
| MTBF: | ＞ 20000 saat |

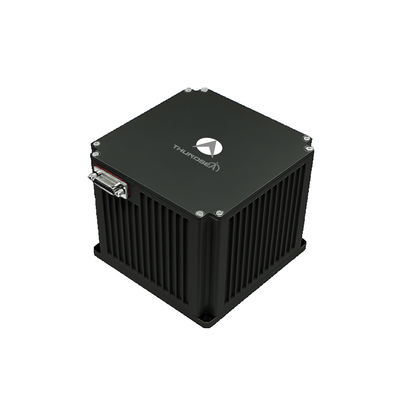

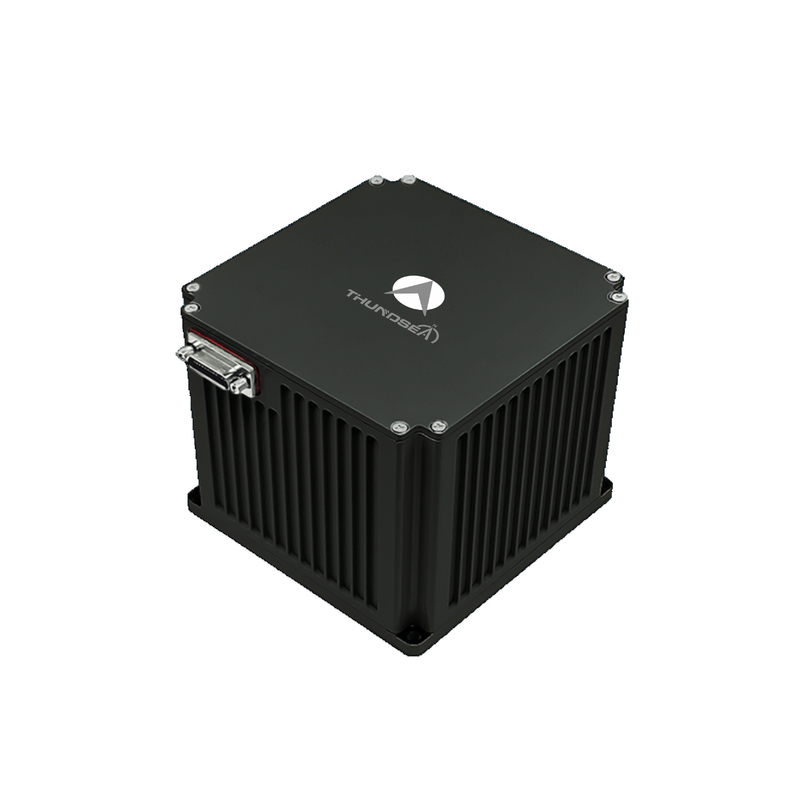

Havacılık Navigasyonu TDF61A Havadaki Optik Girosensel İnersiyonel Navigasyon
1 Giriş
Havadaki optik gyrospermal navigasyon sistemi (INS), optik gyros ve kuvars hızlandırıcıları çekirdek algılama bileşenleri olarak kullanır.Ya bir strapdown ya da dither modüle edilmiş inersiyal navigasyon mimarisi altında çalışmak Yüksek hızlı yerleşik navigasyon yazılımı, sürekli konumlandırma ve yönlendirme çıkışları sağlamak için gerçek zamanlı olarak sensör verilerini işliyor.Bu ürün serisi, uydu sinyalleri (GNSS) de dahil olmak üzere çok kaynaklı navigasyon girişlerini entegre eder., gökyüzü gözlemleri, barometrik yükseklik ölçümü, radyo navigasyon yardımcıları ve göreve özel yapılandırmalara dayalı görsel odometri.Bağımsız inersiyel navigasyondan adaptif çoklu sensörlü füzyona kadar değişen seçilebilir modlar sayesinde operasyonel esneklik sunar., dinamik ortamlarda kapsamlı platform durumları (konum, hız, tutum) sağlar.
2Uygulama Alanları
Sabit kanatlı UAV'ler, döner kanatlı UAV'ler ve özel hava taşıtları için uygundur.
3PerformansCKarakteristikleri
Yer tabanlı titreşimli platformlarda ve uçuş sırasında hizalama yeteneğine sahip.
Kendini hizalama, hareketli taban hizalama ve müşteri ihtiyaçlarına göre transfer hizalama arasında geçiş yapmayı destekler.
Uydu, gökyüzü, yükseklik ölçer, radyo ve görsel navigasyon verilerini içeren çoklu sensör füzyonunu destekler.
Sistem hata tespiti ve alarm fonksiyonları ile donatılmıştır.
4 Ana parametreler
| Türü | TDF61A | ||
| Hızlandırıcı | Aylar Önyargı Tekrarlanabilirliği | ≤ 50μg | |
| Aylar Ölçek Faktörü Doğruluğu | ≤ 500 ppm | ||
| Giromotor | Önyargı Tekrarlanabilirliği | ≤0.3°/saat | |
| Ölçek faktörü doğruluğu | ≤ 500 ppm | ||
| Rastgele yürüyüş | ≤0.01°/√hr | ||
| Özellikleri | Konum doğruluğu | Saf inersi. | ≤4nm/1 saat |
| İnersyal navigasyon uydu kombinasyonu | Uydu doğruluğundan daha iyi. | ||
| Hız doğruluğu | Saf inersi. | ≤3.0m/s | |
| İnersyal navigasyon uydu kombinasyonu | ≤0.2m/s | ||
| Köşe Hızı | ≥±400°/s | ||
| Çevre Hızlandırması | 100000°/s2 | ||
| Hızlandırma | > 25 g | ||
| Çevreci Bir Tutum | Herhangi bir yönlendirme | ||
| Hizalama süresi | ≤5 dakikalık | ||
| Giriş/çıkış | 3 RS422 full-duplex seri bağlantı noktası, 1 100M Ethernet bağlantısı | ||
| Düzleştirme Zamanı | Zaman | <5 dakikalık | |
| AHRS Uygulamaları Performansı | Yön Doğruluğu | Saf inersi. | ≤0.4°sec ((L) |
| Uydu navigasyonu kombinasyonu | ≤0.2°sec ((L) | ||
| Pitch & Roll Doğruluğu | Saf inersi. | ≤0.08° | |
| Uydu navigasyonu kombinasyonu | ≤0.03° | ||
| Özellikleri | Güç tüketimi | <15W | |
| Boyutları | 110×110×100 | ||
| Ağırlık | <1.7kg | ||
| Sıcaklık | -40°C~60°C | ||
| Şok | 15g, Yarım Sinüs Dalgası 11ms. | ||
| Giriş Voltajı | DC24V ((± 25%) | ||
| Soğutma | Montaj levhasına iletme | ||
| titreşim | 20~2000Hz,6.06g | ||
| MTBF | >20000 saat | ||
