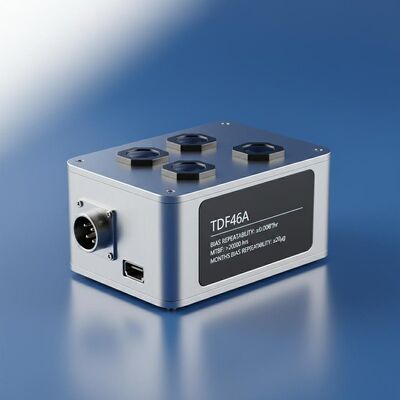

Kalite Havacılık Navigasyonu TDF46A ≤0.008°/saat Bias Tekrarlanabilirliği, >20000 saat MTBF ve ≤20μg Ay Bias Tekrarlanabilirliği ile Hava Üzerinde Optik Gyro Inersyal Navigasyon Sistemi Fabrika

Havacılık Navigasyonu TDF46A ≤0.008°/saat Bias Tekrarlanabilirliği, >20000 saat MTBF ve ≤20μg Ay Bias Tekrarlanabilirliği ile Hava Üzerinde Optik Gyro Inersyal Navigasyon Sistemi

Name: Havacılık Navigasyonu TDF46A ≤0.008°/saat Bias Tekrarlanabilirliği, >20000 saat MTBF ve ≤20μg Ay Bias Tekrarlanabilirliği ile Hava Üzerinde Optik Gyro Inersyal Navigasyon Sistemi
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF46A
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDF46A

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Tedarik Yeteneği: Ayda 10 SET

Teslimat süresi: 5-8 iş günü

Ödeme Koşulları: L/C,T/T

Standart Paketleme: Karton kutu

TDF46A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Ürün Özetleri

TDF46A havadan optik cayro ataletsel navigasyon sistemi, çoklu sensör füzyonu (GNSS, göksel, görsel) ile ≤0,8 nm/saat konum doğruluğu sağlar. 20.000 saatten fazla MTBF, -40°C~60°C çalışmaya sahiptir ve İHA'lar ve özel uçaklar için yer/uçuş sırasında hizalamayı destekler.

Ürün Özel Nitelikleri

Vurgulamak

Havadaki Optik Jiro İnersiyonel Navigasyon

,

ins sistemi

Aylar önyargı tekrarlanabilirliği:

≤20μg

Aylar ölçek faktörü doğruluğu:

≤20ppm

Önyargı Tekrarlanabilirliği:

≤0.008 °/saat

Ölçek faktörü doğruluğu:

≤20ppm

Rastgele yürüyüş:

≤0,003°/√saat

Titreşim:

20~2000Hz,6.06g

Güç Kaynağı:

>20000 saat

Ürün Açıklaması

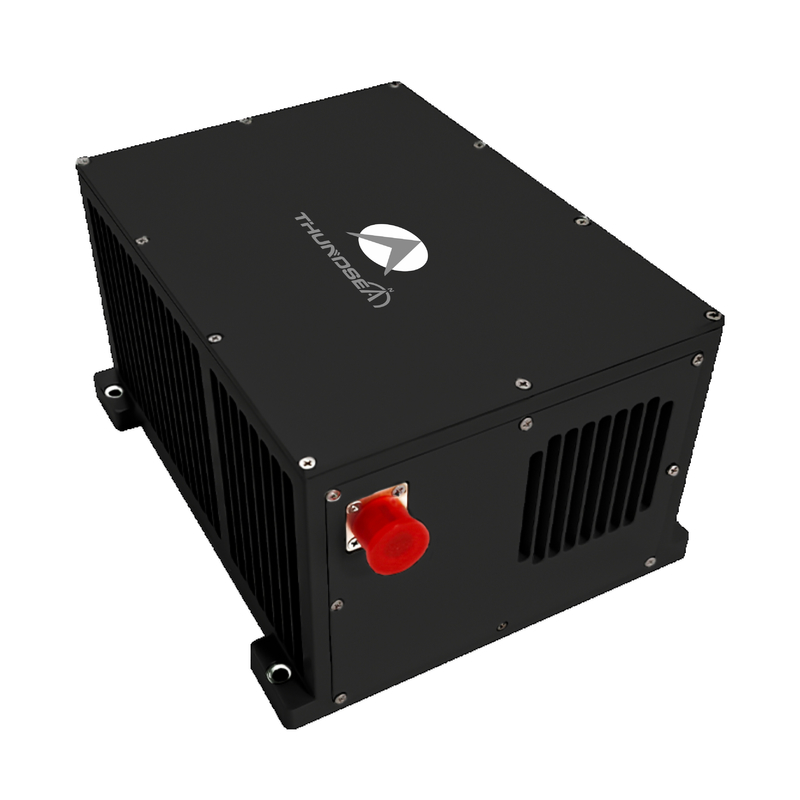

Havacılık Navigasyonu TDF46A Havadaki Optik Jiro İnersiyonel Navigasyon

TDF46A hava üzerindeki optik gyrospermal inersiyel navigasyon sistemi, fiber optik jiroskopları (FOG) ve yüksek hassasiyetli kuvars hızlandırıcılarını çekirdek algılama elemanları olarak kullanır.Bağlantılı veya modüle edilmiş sistem mimarileri altında çalışan, yerleşik bilgisayar üniteleri aracılığıyla işlenen gelişmiş navigasyon algoritmalarını kullanır ve 200Hz'yi aşan yenilenme oranlarında gerçek zamanlı inersiyal parametreler hesaplamasını gerçekleştirir.

Çoklu sensörlü füzyon yetenekleri

Bu sistem uydu navigasyonu (GNSS), göksel konumlandırma, barometrik yükseklik ölçümü, radyo navigasyonu ve uyarlanabilir Kalman filtreleme teknikleri aracılığıyla görsel odometri girişlerini sorunsuz bir şekilde entegre eder.Operasyonel modlar saf inersiyel navigasyon ve hibrit artırma durumları arasında dinamik olarak yapılandırılabilir.

Uygulama Alanları

Sabit kanatlı UAV'ler
Döner kanatlı UAV'ler
Özel hava taşıtları

Performans Özellikleri

Yer tabanlı titreşimli platformlarda ve uçuş sırasında hizalama kapasitesine sahip
Kendini hizalama, hareketli taban hizalama ve transfer hizalama arasında geçiş yapmayı destekler
Uydu, gökyüzü, yükseklik ölçer, radyo ve görsel navigasyon verilerini içeren çoklu sensörlü füzyon
Sistem hata tespiti ve alarm fonksiyonları ile donatılmıştır.

Teknik özellikler

Parametre Tipi	Spesifikasyon	Değer
Hızlandırıcı	Aylar Önyargı Tekrarlanabilirliği	≤ 20μg
Hızlandırıcı	Aylar Ölçek Faktörü Doğruluğu	≤20 ppm
Giromotor	Önyargı Tekrarlanabilirliği	≤0.008°/saat
	Ölçek faktörü doğruluğu	≤20 ppm
	Rastgele yürüyüş	≤0,003°/√hr
Özellikleri	Konum doğruluğu (Temiz inersi)	≤0.8nm/1 saat
	Konum doğruluğu (Inertial navigasyon uydu kombinasyonu)	Uydu doğruluğundan daha iyi.
	Hız doğruluğu (Temiz eylemsizlik)	≤1.0m/s
	Hız doğruluğu (Inertial navigasyon uydu kombinasyonu)	≤0.2m/s
Performans	Köşe Hızı	≥±400°/s
	Çevre Hızlandırması	100000°/s2
	Hızlandırma	> 25 g
	Çevreci Bir Tutum	Herhangi bir yönlendirme
	Hizalama süresi	≤8 dakikalık
	Giriş/çıkış	3 RS422 full-duplex seri bağlantı noktası, 1 100M Ethernet bağlantısı
AHRS Uygulamaları	Hedef Doğruluğu (Tam İnersiyon)	≤0.1°sec ((L)
	Yön doğruluğu (Uydu navigasyon kombinasyonu)	≤0.05°sec ((L)
	Pitch & Roll Doğruluğu (Temiz inersi)	≤0.03°
	Pitch & Roll Precision (Uydu navigasyonu kombinasyonu)	≤0,015°
Özellikleri	Güç tüketimi	<20W
	Boyutları	195160108
	Ağırlık	<3.9kg
	Sıcaklık	-40°C~60°C
	Şok	15g, Yarım Sinüs Dalgası 11ms
	Giriş Voltajı	DC24V ((± 25%)
	Soğutma	Montaj levhasına iletme
	titreşim	20~2000Hz, 6.06g
	MTBF	>20000 saat
