Kalite Modelle DINS-100 Yüksek hassasiyetli çift ekselli Döner Lazer Girospor İnersiyonel Navigasyon Sistemi Fabrika

Modelle DINS-100 Yüksek hassasiyetli çift ekselli Döner Lazer Girospor İnersiyonel Navigasyon Sistemi

Name: Modelle DINS-100 Yüksek hassasiyetli çift ekselli Döner Lazer Girospor İnersiyonel Navigasyon Sistemi
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Dinler-100
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: Dinler-100

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Ödeme Koşulları: T/T

Standart Paketleme: Karton kutu

DINS-100.pdf

PDF

Ürün Özetleri

Model DINS-100: 2nm/10d konumlandırma doğruluğu, 0,005° tutum hassasiyeti ve askeri düzeyde dayanıklılığa sahip yüksek hassasiyetli çift eksenli döner lazer jiroskop INS. Denizcilik ve füze uygulamaları için otonom kalibrasyon, tam sıcaklık telafisi ve mükemmel çevresel uyumluluk özelliklerine sahiptir.

Ürün Özel Nitelikleri

Vurgulamak

çift eksenli döner lazer jiroskop

,

yüksek hassasiyetli inersiyal navigasyon sistemi

,

garantili lazer jiroskop navigasyon sistemi

Yerleşme Zamanı:

6 saat

Konum:

2nm/10d, zirve

Hız:

0.5m/s ， 1σ

Davranış:

0.005deg, 1σ

Başlık:

0.008 × sn (LAT) DEG, 1σ

Yükseltmek:

5cm veya %5

Çalışma Sıcaklığı:

-40°C~+55°C

Depolama Sıcaklığı:

-55°C~+70°C

Boyutlar (W x D x H):

φ550 × 500 mm

Ağırlık:

≤60kg

Ürün Açıklaması

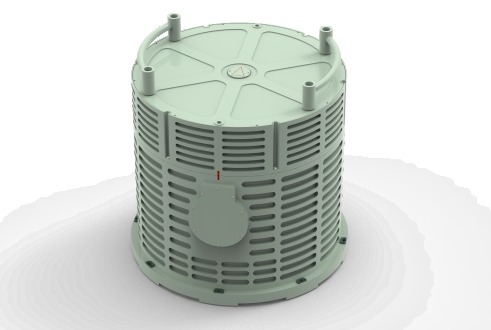

Model DINS-100 Yüksek hassasiyetli Çift Eksenli Döner Lazer Girosensel İnersyal Navigasyon Sistemi

DINS 100 dual-axis rotary laser gyro inertial navigation system is a high-performance inertial navigation and measurement equipment designed for demanding applications requiring exceptional precision and reliability.

Sistem Genel Görünümü

Sistem, 90 tip iki frekanslı makine titreşimli lazer jiroskopu ve kuvars büküm hızlandırıcı teknolojilerini içerir.ve hata kendiliğinden telafi teknolojileri ile çift eksenli döner çevrimiçi otonom kalibrasyon sistem performansını önemli ölçüde artırır.

Kapsamlı elektromanyetik koruma tasarımı, termal denge optimizasyonu titreşim modal analizi, mühürleme tasarımı ve katı üretim süreçleri ile,Sistem, görev kritik operasyonlar için mükemmel çevresel uyarlanabilirlik sağlar..

Temel Özellikler

Yüksek hassasiyetli 90 tip iki frekanslı makine titreşimli lazer jiroskopu
Çift eksenli dönüşsel kendi kendini kalibre etme ve hata kendi kendini telafi etme
Statik taban ve hareketli tabanın başlangıç düzeni yetenekleri
Tam sıcaklık aralığında eksik parametrelerinin kalibrasyonu ve telafi edilmesi
Önceden ayarlanmış GNSS/odometer/trip-meter arayüz uyumluluğu
Farklı navigasyon modları için yapılandırılabilir
Mükemmel çevresel uyarlanabilirlik
Askeri standartlara uygunluk

Başvurular

Gemi navigasyon sistemleri
Sualtı denizaltı navigasyonu
Füze fırlatma araçlarının konumlandırılması ve yönlendirilmesi
Yüksek hassasiyetli pozisyon ölçümü

Performans Özellikleri

Başlama saati	6 saat
Saf İnersyal Konum	2nm/10d, zirve
Saf İnersyal Hız	0.5m/s, 1σ
Saf İnersiyonel Tavır	0.005 derece, 1σ
Saf İnersyal Başlık	0.008*sec(Lat) deg, 1σ
Yukarı kaldır	5cm veya % 5

Ölçme aralığı

Köşe Hızı	±400 derece/s
Hızlandırma	±20g

Çalışma ortamı

Çalışma sıcaklığı	-40°C - +55°C
Depolama sıcaklığı	-55°C - +70°C
titreşim	0.04g2/hz @ 20-2000hz
Şok Direnci	Normal çalışma 30g @ 6ms / 50g @ 11ms hasar yok

Elektriksel Özellikler

Çalışma Voltajı	28VDC
Güç tüketimi	≤200W
İletişim Arayüzü	RS422/RS232/CAN/Ethernet

Fiziksel Özellikler

Boyutlar (W * D * H)	φ550 * 500 mm
Ağırlık	≤ 60 kg
