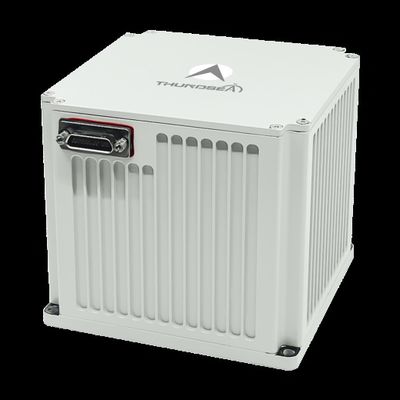

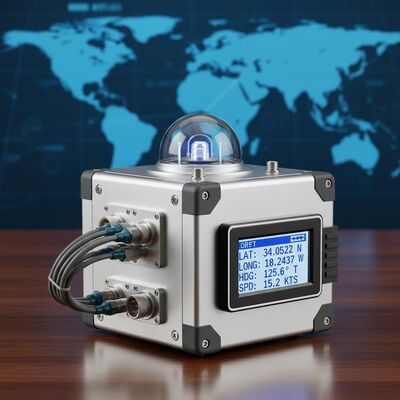

Kalite Sabit Performans Yüksek Güvenilirlik TDF99A Gerçek zamanlı navigasyon verileri ile Evrensel Deniz Fiber Optik İnersiyonel Navigasyon Sistemi Fabrika

Sabit Performans Yüksek Güvenilirlik TDF99A Gerçek zamanlı navigasyon verileri ile Evrensel Deniz Fiber Optik İnersiyonel Navigasyon Sistemi

Name: Sabit Performans Yüksek Güvenilirlik TDF99A Gerçek zamanlı navigasyon verileri ile Evrensel Deniz Fiber Optik İnersiyonel Navigasyon Sistemi
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF99A
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDF99A

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir Set

Ödeme Koşulları: L/C,T/T

Standart Paketleme: Karton kutu

TDF99A.pdf

PDF

Ürün Özetleri

TDF99A deniz fiber optik INS, ≤1,2 kn hız doğruluğu ve 20.000+ saat MTBF sunar. Lazer jiroskoplara, kuvars ivmeölçerlere sahiptir ve ekstrem ortamlardaki USV'ler/UUV'ler için eylemsizlik/GNSS/DVL entegrasyonunu destekler.

Ürün Özel Nitelikleri

Vurgulamak

Deniz fiber optik navigasyon sistemi

,

evrensel inersyal navigasyon sistemi

,

TDF99A eylemsizlik navigasyon sistemi

Ürün Açıklaması

Sabit Performans TDF99A Evrensel Deniz Fiber Optik İnersiyonel Navigasyon Sistemi

Gelişmiş deniz lazer inersyal navigasyon sistemi, gerçek zamanlı veri çıkışı için yüksek hızlı navigasyon yazılımı ile bir strapdown mimarisinde lazer gyros ve kuvars bükme hızlandırıcıları ile.

Başvurular

Küçük ve orta boyutlu insansız yüzey gemileri (USV), insansız sualtı araçları (UUV), sualtı yönlendirilmiş silahlar ve yüksek hızlarda karmaşık ortamlarda çalışan platformlar için idealdir.geniş sıcaklık dalgalanmaları, ve güçlü titreşimler.

Temel Özellikler

Düzleştirme ve başlangıç yapabilme kapasitesine sahip, demirlenmişken veya sabit hızda düz çizgi navigasyonu sırasında
Sabit performans ve yüksek güvenilirlik
Sistem hata tespiti ve alarm fonksiyonları
Ethernet ve RS422 seri portları dahil olmak üzere dijital çıkış arayüzleri

Teknik özellikler

Türü	TDF99A
Hızlandırıcı
Aylar Önyargı Tekrarlanabilirliği	≤ 10 μg
Aylar Ölçek Faktörü Doğruluğu	≤ 10 ppm
Giromotor
Önyargı Tekrarlanabilirliği	0.005°/saat~0.003°/saat
Ölçek faktörü doğruluğu	≤20 ppm
Rastgele yürüyüş	≤0.0008°/√hr,1σ
Performans Özellikleri
Köşe Hızı	≥±400°/s
Çevre Hızlandırması	100000°/s2
Hızlandırma	> 25 g
Çevreci Bir Tutum	Herhangi bir yönlendirme
Hız Doğruluğu	≤1,2 kn
Başlama Zamanı	≤10 saniye
Giriş/çıkış	3 RS422 full-duplex seri bağlantı noktası, 1 100M Ethernet bağlantısı
Düzleştirme
Düzleştirme Zamanı	≤30 dakikalık
Konum Doğruluğu (Temiz İnerti)	≤1nm/2 saat
Konum Doğruluğu (İnersiya/DVL Kombinasyonu)	≤ 0,3%D
AHRS Uygulamaları Performansı
Yön Doğruluğu	≤0.05°sec ((L)
Pitch & Roll Doğruluğu	≤0.02°
Fiziksel Özellikler
Güç tüketimi	<18W
Boyutları	158161135 mm
Ağırlık	<4kg
Çalışma sıcaklığı	-40°C~60°C
Şok Direnci	15g, Yarım Sinüs Dalgası 11ms
Giriş Voltajı	DC24V ((± 25%)
Soğutma yöntemi	Montaj levhasına iletme
titreşim direnci	20~2000Hz, 6.06g
MTBF	>20000 saat
