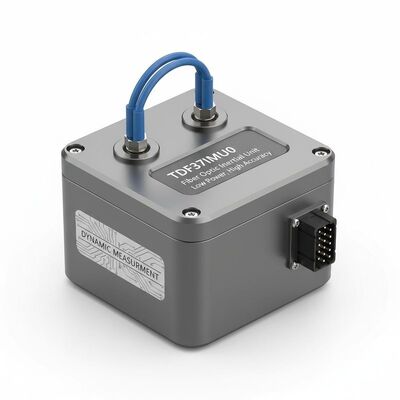

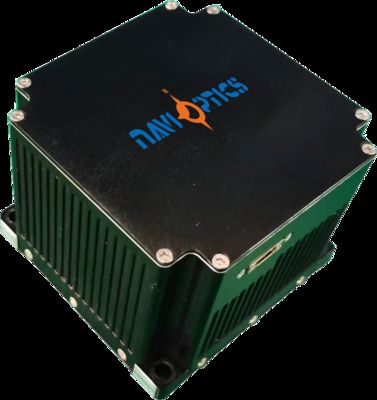

TDF37IMU0 fiber optik IMU, kompakt boyutta (≤0,5 kg) yüksek hassasiyet (0,2°/saat jiroskop stabilitesi, 0,3 mg ivmeölçer) sunar. Düşük güç (≤8W), geniş sıcaklık aralığı (-40°C~65°C) ve insansız platformlar ve füze sistemleri için ideal çoklu RS422 çıkışı.
| Parametreler | Spesifikasyon | Değer | Yorumlar |
|---|---|---|---|
| Sıfır Tarafsızlık Dayanıklılığı (10s) | Sıfır yanılsama istikrarı | 0.2°/h | |
| Değişken sıcaklık sıfır önyargı (100s) | Sıcaklık istikrarı | 0.5°/saat | |
| Ölçek Faktörü Doğruluksuzluk | Ölçek faktörü | ≤20 ppm | |
| Rastgele yürüyüş katsayısı | Diğer göstergeler | 0.02°/√h | |
| Girdi Aralığı | Aralık | 400°/s |
| Parametreler | Spesifikasyon | Değer | Yorumlar |
|---|---|---|---|
| Sıfır Tarafsızlık Tekrarlanabilirliği | sapma indeksi | 0.3 mg | |
| Sıfır Tarafsızlık Sıcaklık Duyarlılığı | Sıfır önyargı göstergesi | 50μg/°C | |
| Ölçek Faktörü Tekrarlanabilirliği | Ölçek faktörü | 300 ppm | |
| Ölçek faktörü sıcaklık duyarlılığı | Ölçek faktörü | 20 ppm/°C | |
| Girdi Aralığı | Aralık göstergesi | ±20g |
| Parametreler | Spesifikasyon | Değer | Yorumlar |
|---|---|---|---|
| Çalışma sıcaklığı | Çevre performansı | -40°C 65°C | |
| Depolama sıcaklığı | Çevre performansı | -40°C-60°C | |
| Güç kaynağı | Genel Gereksinimler | 18 ′′36V ((DC) | |
| Sabit Güç Tüketimi | Güç gereksinimleri | ≤8W | Başlangıç güç tüketimi ≤15W |
| Bayt Sayısı | Anlamı | Veri Türü | Uzunluk | Açıklama |
|---|---|---|---|---|
| 1-4 | Paket Başlığı | imzalanmamış int | 4 bayt | 0x55,0x55,0x55,0x55,0x55 |
| 5-8 | Paket Sayısı | imzalanmamış int | 4 bayt | IMU iç sayım değeri |
| 9-12 | X Giroskop Verileri | Tek hassasiyetli yüzen nokta | 4 bayt | Açı artışı (değre) |
| 13-16 | Y Giroskop Verileri | Tek hassasiyetli yüzen nokta | 4 bayt | Açı artışı (değre) |
| 17-20 | Z Giroskop Verileri | Tek hassasiyetli yüzen nokta | 4 bayt | Açı artışı (değre) |
| 21-24 | X Hızlandırıcı verileri | Tek hassasiyetli yüzen nokta | 4 bayt | Hız artışı (m/s) |
| 25-28 | Y Hızlandırıcı verileri | Tek hassasiyetli yüzen nokta | 4 bayt | Hız artışı (m/s) |
| 29-32 | Z Hızlandırıcı verileri | Tek hassasiyetli yüzen nokta | 4 bayt | Hız artışı (m/s) |
| 33-34 | X Sıcaklık | imzalanmamış int | 2 bayt | Sıcaklık ölçümü |
| 35 | IO1 Nabız Sayımı | imzalanmamış int | 1 bayt | - |
| 36 | IO2 Nabız Sayımı | imzalanmamış int | 1 bayt | - |
| 37 | İşaretin konumu | imzalanmamış int | 1 bayt | - |
| 38 | Kontrol toplamı | imzalanmamış int | 1 bayt | Bayt toplamı 1-37 |
| Pin | Bağlantı | Sinyal Adı | Sinyal Özellikleri |
|---|---|---|---|
| 1,2 | Dış güç kaynağı | PCS güç kaynağı | 24V |
| 3,4 | PCS Güç kaynağı | Güçlü Yer | |
| 5 | 200Hz sinyal çıkışı | IMU_TX1+ | IMU veri çıkışı pozitif |
| 6 | 200Hz sinyal çıkışı | IMU_TX1- | IMU veri çıkışı negatif |
| 9 | Senkronizasyon sinyali | IMU_SYN+ | IMU senkronizasyon sinyali pozitif |
| 10 | Senkronizasyon sinyali | IMU_SYN- | IMU senkronizasyon sinyali negatif |
