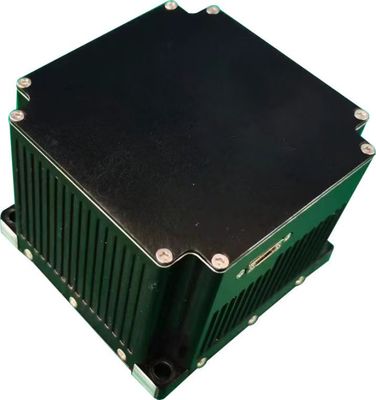

Yüksek hassasiyetli TDF37IMU0 Fiber Optic İnersiyon Birimi Fiber optik inersiyel üniteler, kompakt boyut, hafif tasarım, düşük güç tüketimi ve yüksek hassasiyet doğruluğu da dahil olmak üzere önemli avantajlar sunar.Bu üniteler saf bir şekilde bağlama sistemi tasarımı için tasarlanmıştır., modern ...
| Proje. | İçeriği | İndeks | Not: |
|---|---|---|---|
| Sıfır Tarafsızlık Göstergesi | Sıfır yanılsama istikrarı (10s) | 0.2°/h | |
| Değişken sıcaklık sıfır yanılsama istikrarı (100s) | 0.5°/saat | ||
| Ölçek Faktörü | Ölçek faktörü doğrusal olmaması | ≤20 ppm | |
| Diğer Göstericiler | Rastgele yürüyüş katsayısı | 0.02°/√h | |
| Girdi aralığı | 400°/s |
| Proje. | İçeriği | İndeks | Not: |
|---|---|---|---|
| Değişim Endeksi | Sıfır önyargı tekrarlanabilirliği | 0.3 mg | |
| Sıfır Tarafsızlık Göstergesi | Sıfır yanılsama sıcaklık duyarlılığı | 50μg/°C | |
| Ölçek Faktörü | Ölçek faktörü tekrarlanabilirliği | 300 ppm | |
| Ölçek faktörü sıcaklık duyarlılığı | 20 ppm/°C | ||
| Aralık göstergesi | Girdi aralığı | ±20g |
| Proje. | İçeriği | İndeks | Not: |
|---|---|---|---|
| Çevresel Performans | Çalışma sıcaklığı | -40°C 65°C | |
| Depolama sıcaklığı | -40°C-60°C | ||
| Genel Gereksinimler | Güç kaynağı | 18 ′′36V ((DC) | |
| Sabit güç tüketimi | ≤8W | Başlangıç güç tüketimi ≤ 15W |
| Pin | Bağlantı | Sinyal Adı | Sinyal Özellikleri |
|---|---|---|---|
| 1,2 | Dış güç kaynağı | PCS güç kaynağı | 24V |
| 3,4 | PCS Güç kaynağı | Güçlü Yer | |
| 5 | 200Hz sinyal çıkışı | IMU_TX1+ | IMU veri çıkışı pozitif |
| 6 | IMU_TX1- | IMU veri çıkışı negatif | |
| 9 | Senkronizasyon sinyali | IMU_SYN+ | IMU senkronizasyon sinyali pozitif |
| 10 | IMU_SYN- | IMU senkronizasyon sinyali negatif |
