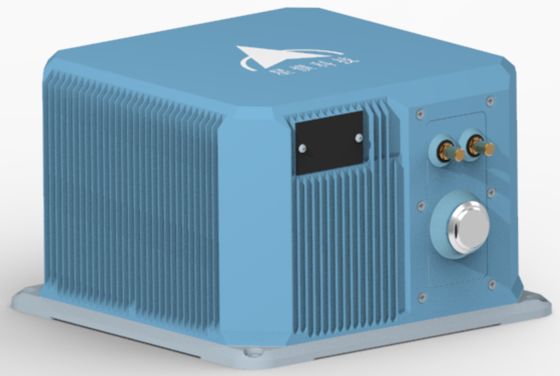

Kalite Dinamik ölçüm için yüksek doğruluk ve hafif ağırlıklı küçük boyutlu TDFG99IMU Fiber Optic Inertial Unit Fabrika

Dinamik ölçüm için yüksek doğruluk ve hafif ağırlıklı küçük boyutlu TDFG99IMU Fiber Optic Inertial Unit

Name: Dinamik ölçüm için yüksek doğruluk ve hafif ağırlıklı küçük boyutlu TDFG99IMU Fiber Optic Inertial Unit
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDFG99IMU

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: bir set

Ödeme Koşulları: L/C, T/T

Standart Paketleme: Karton kutu

TDF99IMU0 Fiber Optic Inertial Unit.pdf

PDF

Ürün Özetleri

Küçük Boyutlu TDFG99IMU Fiber Optic İnersiyon Birimi Bu kompakt, hafif fiber optik inersiyel ünite düşük güç tüketimi ile yüksek hassasiyet sağlar.Yüksek etki ve yüksek titreşim ortamlarında güvenilir performans sağlarTemiz bantlama uygulamaları için idealdir, yeni nesil insansız platformların, ...

Ürün Özel Nitelikleri

Vurgulamak

küçük fiber optik atalet ölçüm birimi

,

Yüksek hassasiyetli Imu sensörü

,

hafif atalet ölçüm birimi

Sıfır Bias Stabilitesi (100'ler):

0.005 °/s

Sıfır Bias Stabilitesi (10s):

0.01 °/s

Değişken Sıcaklık Sıfır Bias Stabilitesi:

0.02 °/s

Tam sıcaklık ölçeği faktörü:

≤150ppm

Rastgele yürüyüş katsayısı:

0.001 °/s

Giriş Aralığı:

400 °/s

Ürün Açıklaması

Küçük Boyutlu TDFG99IMU Fiber Optic İnersiyon Birimi

Bu kompakt, hafif fiber optik inersiyel ünite düşük güç tüketimi ile yüksek hassasiyet sağlar.Yüksek etki ve yüksek titreşim ortamlarında güvenilir performans sağlarTemiz bantlama uygulamaları için idealdir, yeni nesil insansız platformların, sualtı/torpido sistemlerinin ve kara, hava,ve minyatürleştirilmiş ancak yüksek hassasiyetli inersiyel teknoloji gerektiren füze silahı platformları.

Temel Özellikler

Düşük güç tüketimi ile kompakt, hafif tasarım
Yüksek hassasiyetli fiber optik teknolojisi
Yüksek etki ortamları için sekiz noktalı titreşim dondurucu
Temiz bağlama uygulamaları için uygundur
Köşeli ve doğrusal hareketin dinamik ölçümü
Son nesil insansız platformlarla uyumlu

Performans Özellikleri

Giroskop Performansı

Performans Göstergesi	Spesifikasyon	Değer
Sıfır önyargı istikrarı (100s)	Sıfır Tarafsızlık Dayanıklılığı	0.005°/h
Sıfır Tarafsızlık Dayanıklılığı (10s)	Sıfır Tarafsızlık Dayanıklılığı	0.01°/h
Değişken sıcaklık sıfır önyargı	Sıfır Tarafsızlık Dayanıklılığı	0.02°/h
Ölçek Faktörü	Tam sıcaklık ölçeği faktörü	≤ 150 ppm
Rastgele yürüyüş katsayısı	Diğer Göstericiler	0.001°/h
Girdi Aralığı	Diğer Göstericiler	400°/s

Hızlandırıcı Performansı

Performans Göstergesi	Spesifikasyon	Değer
Deviasyon Aylık Kapsamlı Hata	Değişim Endeksi	20 μg
Sıfır Tarafsızlık Sıcaklık Duyarlılığı	Sıfır Tarafsızlık Göstergesi	20μg/°C
Ölçek Faktörü Aylık Kapsamlı Hata	Ölçek Faktörü	20 ppm
Ölçek faktörü sıcaklık duyarlılığı	Ölçek Faktörü	20 ppm/°C
Girdi Aralığı	Aralık göstergesi	±20g

Birim Özellikleri

Kategorisi	Spesifikasyon	Değer	Notlar
Çevresel Performans	Çalışma sıcaklığı	-40°C-60°C
Çevresel Performans	Depolama sıcaklığı	-45°C~70°C
Genel Gereksinimler	Güç kaynağı	18 ′′36V ((DC)
Genel Gereksinimler	Sabit Güç Tüketimi	≤15W	Başlangıç güç tüketimi ≤ 25W

Elektrikli Arayüzler

Pin	Bağlantı	Sinyal Adı	Sinyal Özellikleri
39,40	Dış güç kaynağı	PCS güç kaynağı pozitif	24V
41,42	Dış güç kaynağı	PCS güç kaynağı zemini	Güçlü Yer
5	200Hz sinyal çıkışı	IMU_TX1+	IMU veri çıkışı pozitif
6	200Hz sinyal çıkışı	IMU_TX1-	IMU veri çıkışı negatif
9	Senkronizasyon sinyali	IMU_SYN+	IMU senkronizasyon sinyali pozitif
10	Senkronizasyon sinyali	IMU_SYN-	IMU senkronizasyon sinyali negatif

Yapısal Görünüm ve Boyutlar

Dinamik ölçüm için yüksek doğruluk ve hafif ağırlıklı küçük boyutlu TDFG99IMU Fiber Optic Inertial Unit 0
